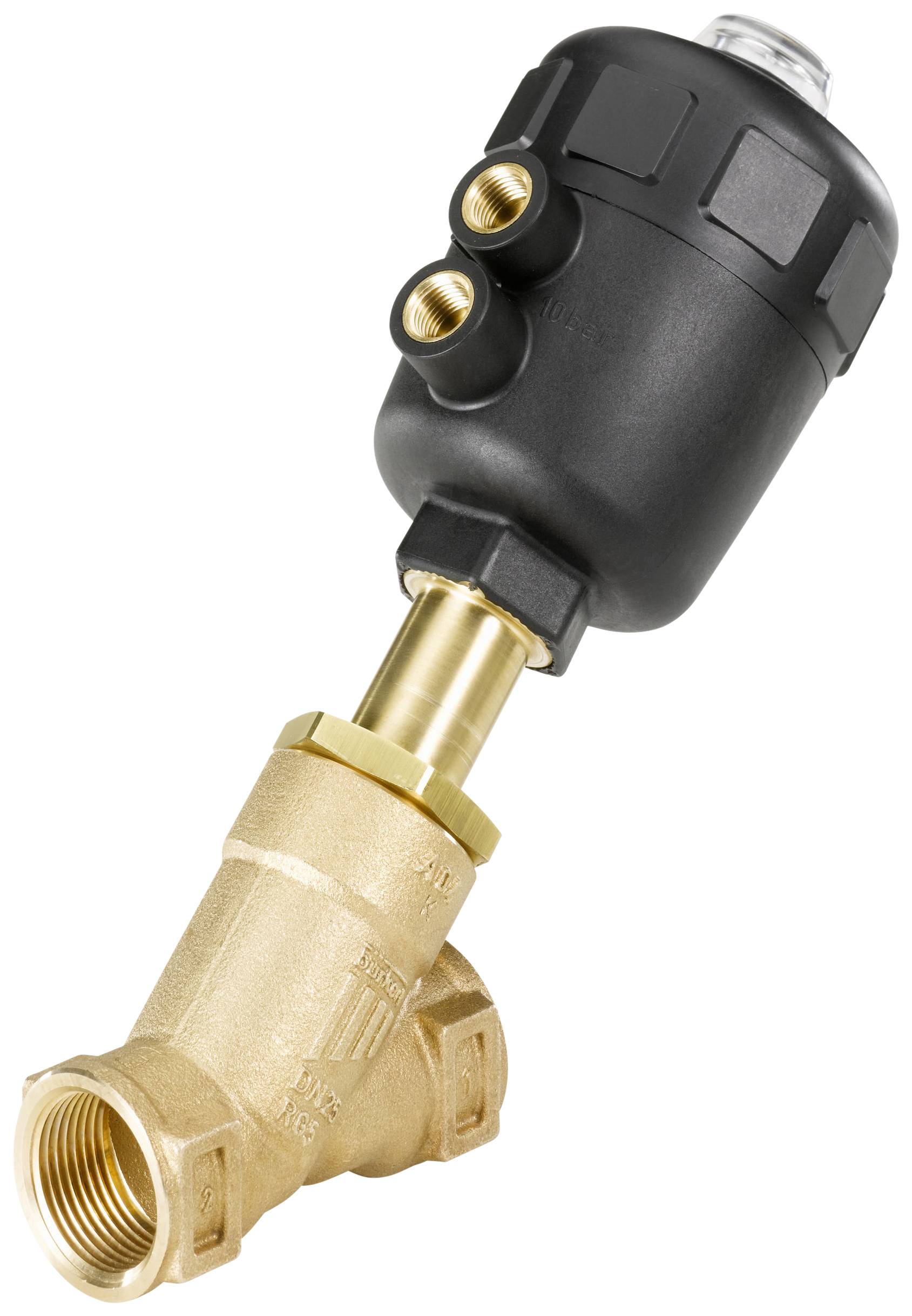

Bürkert Luftgesteuertes Ventil 178680 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
40 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
183,00 €
3
2% = 4,46 €
178,54 €
5
3% = 5,95 €
177,05 €
10
4% = 7,44 €
175,56 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (183,00 € / Stück)
183,00 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Minimaler Steuerluftverbrauch durch Füllkörper
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Schließschlagarm bei Flüssigkeiten durch Anströmung unter Sitz
Technische Daten
- Leitungsanschluss G 3/4"
- Nennweite 20 mm
- Antriebsgröße Ø 50 mm
- Kv-Wert 8,5 m³/h
- Steuerdruck 3,9 bis 10 bar
- 11 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur -10 bis +60 °C
- Typ
2000
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Rotguss
- Anschluss
G 3/4 Muffe
- Betriebsdruck (max.)
11 bar
- Herst.-Teilenr.
178680
- Antriebsgröße Ø
50 mm
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
0.950 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Neutrale Medien
- Breite
171 mm
- Höhe
144 mm
- Länge
75 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
3.9 bar
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
141.67 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 623958 Bürkert Luftgesteuertes Ventil 178680 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 623958 Bürkert Luftgesteuertes Ventil 178680 2000 Gehäusematerial Rotguss Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung unter Sitz
- Federkraft geschlossen
- Gehäusewerkstoff Rotguss
- Antriebswerkstoff Polyamid
- Dichtwerkstoff PTFE
- Universell einsetzbar für Flüssigkeiten, Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/4"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
