Buchseneinsatz 09320323111 HARTING Inhalt: 1 St. Buchseneinsatz kaufen

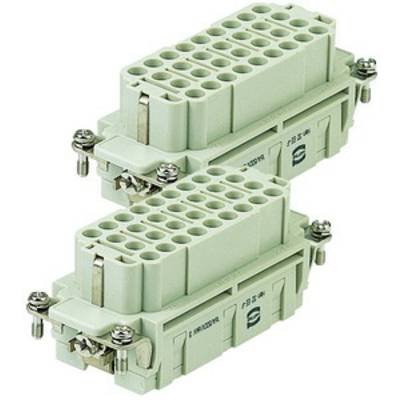

Zwei mehrpolige Steckverbindergehäuse mit Schraubbefestigungen, geeignet für industrielle Anwendungen.

Produkt-Art

Buchseneinsatz

Polzahl

Typ

09320323111

Herst.-Teilenr.

09320323111

Herstellerfarbe

Kieselgrau (RAL 7032)

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

26,40 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Buchseneinsatz

64, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..4 mm², sonstige, V0, Mit Schutzleiter: ja, 500

Technische Daten

Nettogewicht: 70.3 g
Baugröße: 32 B
Bemessungsstrom: 16 A
Kontaktanzahl: 64
Bemessungsspannung: 500 V
Leiterquerschnitt: 0.14 mm² - 4 mm²
Geschlecht: Buchse
Steckzyklen: ≥ 500
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3

Typ: 09320323111

Produkt-Art: Buchseneinsatz

Herst.-Teilenr.: 09320323111

Herstellerfarbe: Kieselgrau (RAL 7032)

Polzahl: 32

Anschluss: Crimp

Gesamtpolzahl: 32 + PE

Inhalt: 1 St.

Material: Polycarbonat

Max. Temperatur: +125 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1989350 Buchseneinsatz 09320323111 HARTING Inhalt: 1 St. Buchseneinsatz

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1989350 Buchseneinsatz 09320323111 HARTING Inhalt: 1 St. Buchseneinsatz

Beschreibung

09320323111 HARTING Han 32EE Buchseneinsatz (F) Crimpanschluss, 32-polig+PE 500V, 16A: Typ: 32EE Crimpanschluss Bauart: Buchseneinsatz (F) Polzahl: 32-polig +PE Beschriftung: 33 - 64 Anschlusstechnik: Crimpanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 4mm² AWG: AWG26 - AWG12 Maße: Länge: 84,5mm Breite: 34,0mm Höhe: 36,2mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 32B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Polarisierter Kontakteinsatz. - Passende E-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden. - Durch den Einsatz eines Kodierelements (116700), können Verwechslungen gleicher Steckverbinder vermieden werden. Der dem Kodierelement gegenüberliegende Stift darf nicht bestückt sein. - Dieser Steckverbinder wird in Kombination mit dem 32EE-Einsatz (116566) zum 64EE-Einsatz. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 32 polig
