Buchseneinsatz 09320123101 HARTING Inhalt: 1 St. Buchseneinsatz kaufen

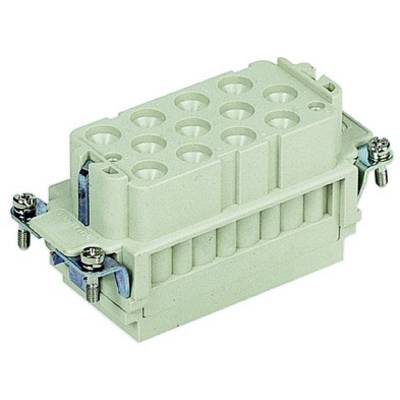

Ein rechteckiger elektrischer Steckverbinder aus robustem Kunststoff mit mehreren Anschlussbuchsen und Metallklammern zur Befestigung.

Produkt-Art

Buchseneinsatz

Polzahl

Typ

09320123101

Herst.-Teilenr.

09320123101

Herstellerfarbe

Kieselgrau (RAL 7032)

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

40,30 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Buchseneinsatz

14, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 40 A, -40..125 °C, 690 V, 8 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 1,5..6 mm², sonstige, V0, Mit Schutzleiter: ja, 500, 34 mm, 84,4 mm, 41,5 mm

Technische Daten

Nettogewicht: 83.12 g
Baugröße: 16 B
Bemessungsstrom: 40 A
Kontaktanzahl: 12
Bemessungsspannung: 690 V
Leiterquerschnitt: 0.14 mm² - 2.5 mm² Steuerung. 1.5 mm² - 6 mm²
Geschlecht: Buchse
Steckzyklen: ≥ 500
Bemessungsstoßspannung: 8 kV
Bemessungsstoßspannung Steuerung: 4 kV
Verschmutzungsgrad: 3
Aderaußendurchmesser: ≤5 mm
zusätzliche Kontakte: + 2 zusätzliche Steuerungskontakte
Bemessungsstrom Steuerung: 10 A
Bemessungsspannung Steuerung: 250 V

Typ: 09320123101

Produkt-Art: Buchseneinsatz

Herst.-Teilenr.: 09320123101

Herstellerfarbe: Kieselgrau (RAL 7032)

Polzahl: 14

Anschluss: Crimp

Gesamtpolzahl: 14 + PE

Inhalt: 1 St.

Material: Polycarbonat

Max. Temperatur: +125 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1989347 Buchseneinsatz 09320123101 HARTING Inhalt: 1 St. Buchseneinsatz

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1989347 Buchseneinsatz 09320123101 HARTING Inhalt: 1 St. Buchseneinsatz

Beschreibung

09320123101 HARTING Han K12/2 Buchseneinsatz (F) Crimpanschluss, 14-polig 12/2+PE 690V - 250V Steuerkontakt, 40A/10A: Typ: Han K12/2 Crimpanschluss Bauart: Buchseneinsatz (F) Polzahl: 14-polig 12/2+PE Beschriftung: 1 - 12 + aD_605D_607D_605b Anschlusstechnik: Crimpanschluss Bemessungsspannung: Leistungskontakt: 690V Steuerkontakt: 250V nach UL: 600V/600V nach CSA: 300V/300V Bemessungsstrom: Leistungskontakt: 40A Steuerkontakt: 10A Bemessungsstoßspannung: 8kV/4kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 1,5mm² - 6mm² + 0,14mm² - 2,5mm² AWG: AWG16 - AWG10 + AWG26 - AWG14 Maße: Länge: 84,5mm Breite: 34,0mm Höhe: 41,5mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 16B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Kombination von Leistungs- und Steuerungsbereich in einem Steckverbinder. - Passende C-Crimpkontakte (Buchse) müssen separat bestellt werden. - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 14 polig
