Bicker Elektronik UPSIC-1205D UPSIC-1205D Industrielle USV-Anlage (DIN Rail) kaufen

DC-UPS-Gerät von Bicker.de mit RS232-Port, grünen Ein- und Ausgängen für RL, PBR, IN+, IGN und OUT+ Verbindungen.

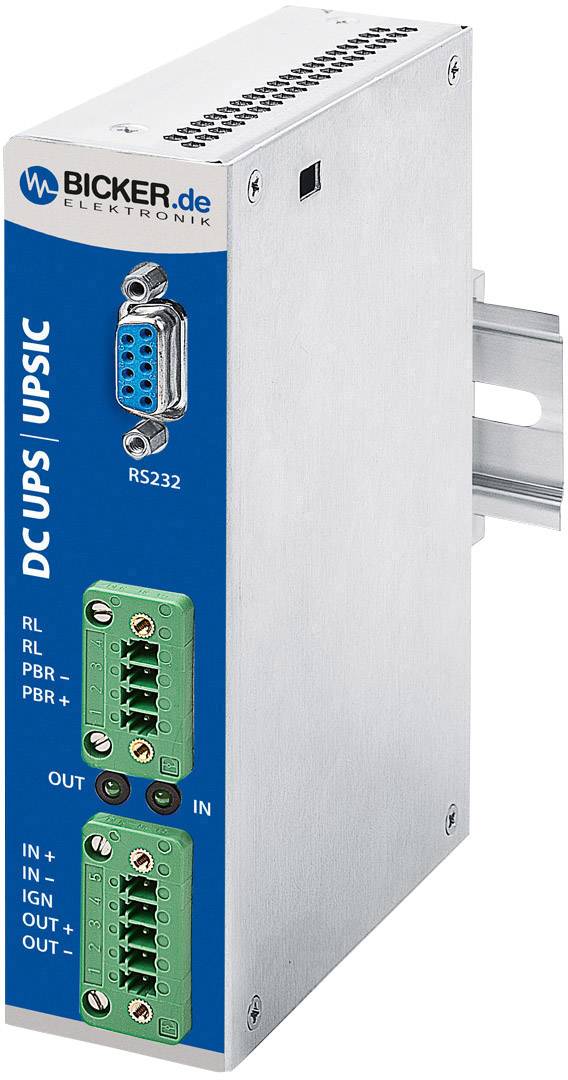

'DC USV UPSIC' Gerät von Bicker Elektronik mit RS232-Anschluss und mehreren grünen Anschlussklemmen für Ein- und Ausgänge.

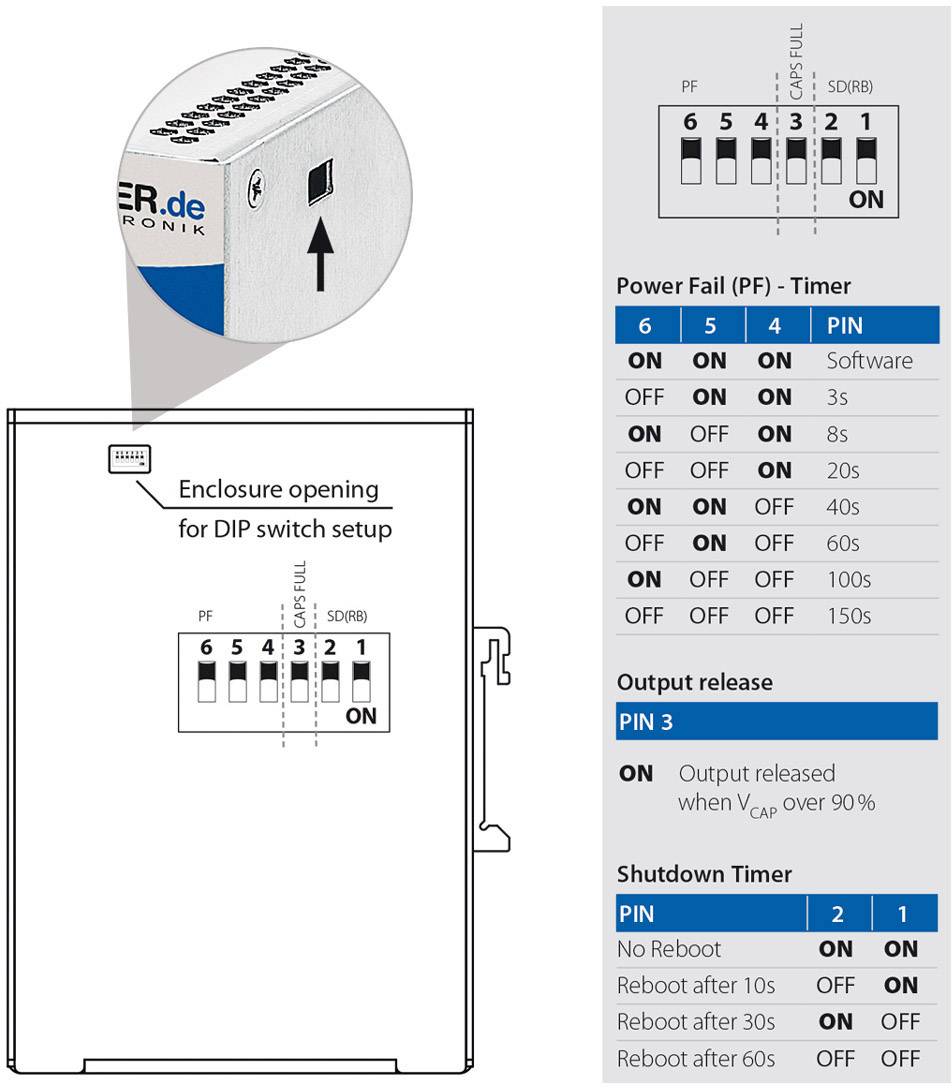

'Ein schmaler, silberner Elektronikschalter mit Fokus auf DIP-Schalterkonfiguration. Tabelle zeigt Einstellungen: Power Fail, Output Release, Shutdown Timer. Anleitung im Bild eingebettet.'

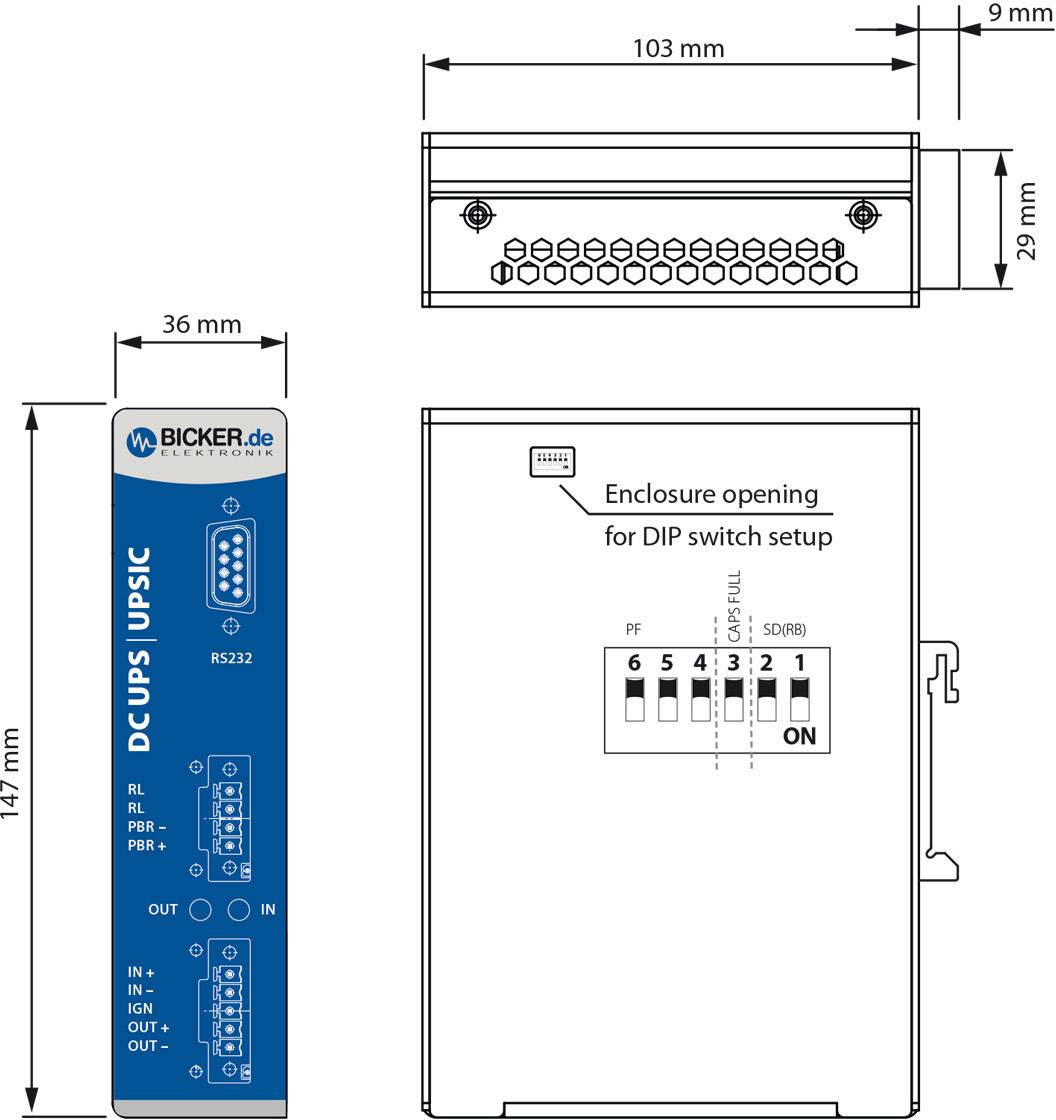

Frontansicht und Abmessungen eines DC-USV-Moduls mit Schnittstellen, Anschlüssen und DIP-Schalter zur Konfiguration gezeigt.

1/4

Datenblatt (PDF)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (242,86 € / Stück)

242,86 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

DC-USV mit wartungsfreien SuperCaps (DIN-Rail)

Highlights & Details

Kompaktes DIN-Schienengehäuse
Neustart-Funktion
Betrieb der USV am Host ohne Software möglich

Technische Daten

Ausgangsleistung 60 W
Ausgangsspannung Batteriebetrieb 12 VDC ±2 % geregelt
Ausgangsspannung Normalbetrieb Vin- 0,3 V bei 100% Last
Ausgangswelligkeit ≤30 mV
Backup-Effizienz 97 % (VSupercaps 9,5 V, Iout 2,5 A)
Ladestrom Je nach Last bis zu 6,2A CC (VSupercap)
Ladeverfahren CC/CV
Lagertyp Supercaps 4x 100 F
Ladezeit <60 sec bei maximalem Ladestrom @ 4x 100 F
Schutz Überstromschutz - Nicht LATCH
Aktiver Verpolungsschutz
Sicherheit / EMC CE
Temperatur Betrieb: -20...+70 °C / Lagerung: -20...+70 °C
Luftfeuchtigkeit in Betrieb: 10...85 % RH, nicht kondensierend / Lagerung: 10...90 % RH, nicht kondensierend.

Produkt-Art: Industrielle USV-Anlage (DIN Rail)

Eingangsspannung (max.): 16

Eingangsspannung (min.): 11.6

Abm.: (B x H x T) 36 x 147 x 103 mm

Ausgangsstrom (Details): 5 A

Eingangsstrom: 5.8 A nom.

Gewicht: 367

Breite: 36 mm

Höhe: 147 mm

Tiefe: 103 mm

Typ: UPSIC-1205D

Dokumente & Downloads

Datenblatt

Datenblatt 1986075 Bicker Elektronik UPSIC-1205D UPSIC-1205D Industrielle USV-Anlage (DIN Rail)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1986075 Bicker Elektronik UPSIC-1205D UPSIC-1205D Industrielle USV-Anlage (DIN Rail)

Beschreibung

Die UPSIC-1205D im kompakten DIN-Rail-Gehäuse schützt angeschlossene Verbraucher sicher vor Schwankungen und Unterbrechungen der Versorgungsspannung. Wartungsfreie Supercaps sorgen für eine extrem hohe Zyklenfestigkeit und kurze Ladezeit. Durch das intelligente „power-sharing“ muss die Quelle nicht überdimensioniert werden um die Supercaps zu Laden. Zusätzlich bietet die UPSIC-1205D einen aktiven Verpolungsschutz, ein Power Fail Signal über einen Relaiskontakt und eine kostenlose Software mit Timerfunktion. Die integrierte Reboot-Funktion ermöglicht das erneute starten des Systems, wenn die Eingangsspannung während des Herunterfahrens oder zu einem anderen Zeitpunkt wieder zurückkehrt. Über das BIOS kann die Startfunktion bei anliegender Eingangsspannung aktiviert werden. Zusätzlich kann über einen Dip-Schalter eingestellt werden, dass der Ausgang der USV nur dann freigegeben wird, wenn die Kondensatoren über 90% ihrer Ladung erreicht haben. Der Betrieb der USV am Host ist auch ohne Software möglich.
