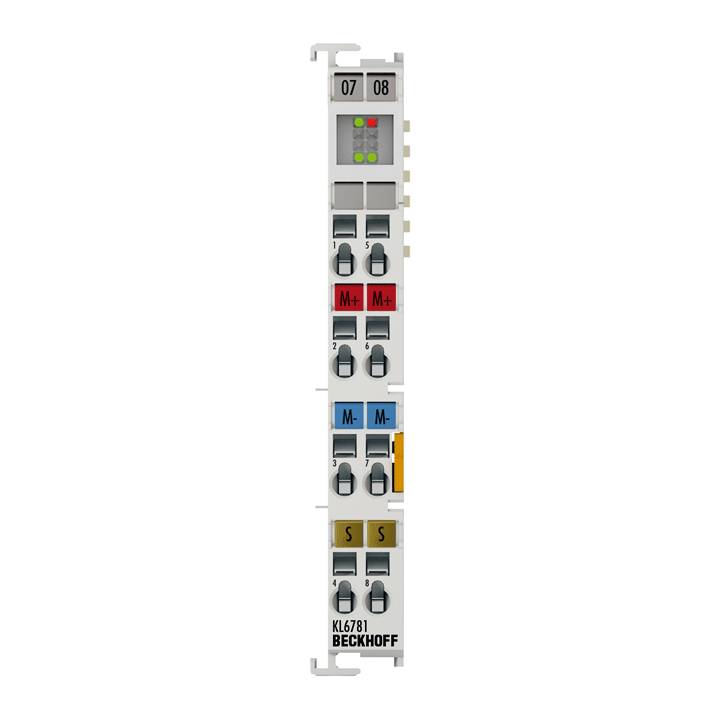

Beckhoff KL6781, Busklemme, 1-Kanal-Kommunikations-Interface, M-Bus, Master
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
538,76 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - KL6781
- Technik: M-Bus
- Übertragungsstandard: M-Bus-Physik
- Übertragungskanäle: 1
- M-Bus-Teilnehmer: max. 40 Standardlasten mit je 1,5 mA Stromaufnahme
- Übertragungsraten: 300…9600 Baud (Default 2400 Baud)
- Buszugriff: Master-Slave-Verfahren (Polling)
- Leitungslänge: max. 300 m
- Stromaufnahme K-Bus: typ. 65 mA
- Stromaufnahme Powerkontakte: max. 250 mA
- Kurzschlussfestigkeit: ja
- Potenzialtrennung: 500 V (K-Bus/M-Bus)
- Breite im Prozessabbild: Input/Output: 24 Byte
- Konfiguration: TwinCAT (Funktionsbausteine M-Bus)
- Nennspannung: 24 V DC (-10 %/+8 %)
- Eingangsspannung: 24 V DC (-10 %/+8 %)
- Besondere Eigenschaften: TwinCAT Library: TwinCAT PLC M-Bus
- Gewicht: ca. 60 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/siehe Dokumentation
- Zulassungen/Kennzeichnungen: CE, UL
- Anschluss
Klemme
- Schnittstellen
M-Bus
- Max. Temperatur
55 °C
- Min. Temperatur
0 °C
- UKCA
Ja
Beschreibung
Die M-Bus-Masterklemme KL6781 ermöglicht den direkten Anschluss von M-Bus-Geräten. Beim M-Bus (Meter-Bus) handelt es sich um einen Feldbus zur Verbrauchsdatenerfassung von Strom-, Wasser-, Gas- oder Energiezählern. Die KL6781 enthält nicht das M-Bus-Protokoll, sondern wandelt die Daten, die auf dem Klemmenbus liegen, in M-Bus-konforme Physik um. Hierfür stehen 24-Byte-Daten auf dem K-Bus zur Verfügung. In Verbindung mit der TwinCAT-M-Bus-Bibliothek ist das Arbeiten ohne ein externes M-Bus-Gateway möglich, d. h. die M-Bus-Geräte können direkt an die KL6781 angeschlossen werden. Bei einer Gesamtleitungslänge von 300 m sind bis zu 40 M-Bus-Geräte, so genannte Standardlasten mit je 1,5 mA Stromaufnahme anschließbar.
Ausführung
- Schutzart: IP20
