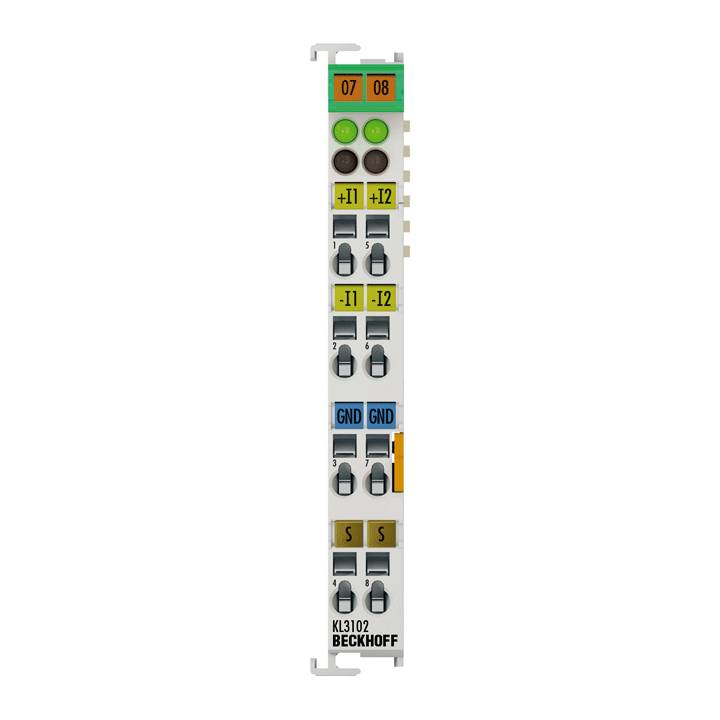

Beckhoff KL3102, Busklemme, 2-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell
Hst.-Teile-Nr.:
Bestell-Nr.:
Herst.-Teilenr.
KL3102
Inhalt
1 St.
Typ
KL3102
UKCA
Ja
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
95,18 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - KL3102
- Anzahl Eingänge: 2
- Spannungsversorgung: über den K-Bus
- Signalspannung: -10…+10 V
- Technik: Differenzeingang
- Innenwiderstand: > 200 kΩ
- Gleichtaktspannung UCM: max. 35 V
- Wandlungszeit: 140 ms, konfigurierbar bis 2 ms
- Filter: 50 Hz, konfigurierbar
- Auflösung: 16 Bit (für den 0…10-V-Bereich: Auflösung 15 Bit)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (K-Bus/Signalspannung)
- Stromaufnahme Powerkontakte: – (keine Powerkontakte)
- Stromaufnahme K-Bus: typ. 65 mA
- Breite im Prozessabbild: Input: 2 x 16-Bit-Daten (2 x 8-Bit-Control/Status optional)
- Konfiguration: keine Adress- oder Konfigurationseinstellung
- Gewicht: ca. 70 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Herst.-Teilenr.
KL3102
- Inhalt
1 St.
- Typ
KL3102
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme KL3102 verarbeitet Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle einer Busklemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die KL3102 vereint zwei Kanäle in einem Gehäuse. Die beiden Leuchtdioden zeigen den Datenaustausch mit dem Buskoppler an.
