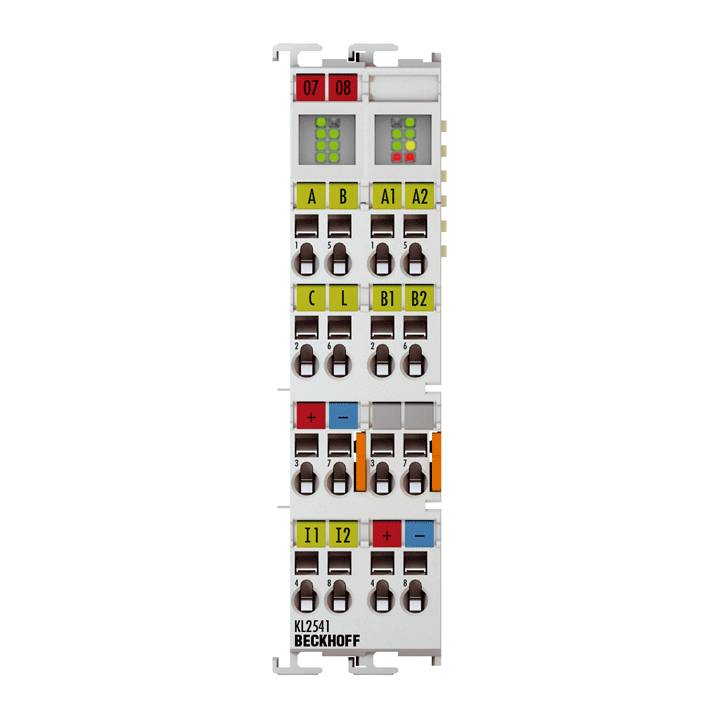

Beckhoff KL2541, Busklemme, 1-Kanal-Motion-Interface, Schrittmotor, 48V DC, 5A, mit Inkremental-Encoder
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradTechnische Daten
- Technische Daten - KL2541 - KL2541-0006
- Technik: kompakte Antriebstechnik
- Anzahl Kanäle: 1
- Anzahl Ausgänge: 1 x Schrittmotor, Encodereingang
- Anzahl Eingänge: 2 x Endlage, 1 x Encoder
- Anschlusstechnik: Motordirektanschluss
- Versorgungsspg. Elektronik: 24 V DC (über Powerkontakte)
- Versorgungsspg. Leistung: 8…48 V DC (extern)
- Ausgangsstrom: max. 5,0 A
- Geberversorgung: 24 V DC: 5 V DC
- Schrittfrequenz: max. 125.000 Schritte/s
- Schrittmuster: Vollschritt, Halbschritt, bis 64-fach-Microstepping
- Stromreglerfrequenz: ca. 25 kHz
- Auflösung: ca. 5000 Positionen in typischen Anwendungen (pro Umdrehung)
- Diagnose-LED: Fehler Strang A und B, Schrittverlust/Stillstand, Power, Enable
- Encoder-Eingangssignal: 5…24 V DC, typ. 5 mA, single-ended
- Eingangsfrequenz: max. 400.000 Inkremente/s (bei 4-fach-Auswertung)
- Stromaufnahme Powerkontakte: typ. 35 mA
- Stromaufnahme K-Bus: typ. 100 mA
- Breite im Prozessabbild: Input/Output: 2 x 16-Bit-Daten + 1 x 8-Bit-Control/Status
- Besondere Eigenschaften: Fahrwegsteuerung, Encodereingang
- Potenzialtrennung: 500 V (K-Bus/Signalspannung)
- Gewicht: ca. 100 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/siehe Dokumentation
- Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, UL
- Betriebsspannung
48 V
- Schnittstellen
K-Bus
- Typ
KL2541
- Herst.-Teilenr.
KL2541
- Anzahl Ausgänge max.
1
- Messbereich
48V DC V
- Nennstrom
5 A
- UKCA
Ja
Beschreibung
Die Busklemme KL2541 ist für den mittleren Leistungsbereich von Schrittmotoren vorgesehen. Die PWM-Endstufen decken einen großen Spannungs- und Strombereich ab. Sie sind, zusammen mit zwei Eingängen für Endlagenschalter, in der Busklemme untergebracht. Mit einigen Parametern kann die Schrittmotorklemme KL2541 an den Motor und die Anwendung angepasst werden. Ein besonders ruhiger und präziser Motorlauf ist durch ein 64-fach-Microstepping sichergestellt. Zusammen mit einem Schrittmotor stellt die KL2541 eine preiswerte Kleinservoachse dar.
