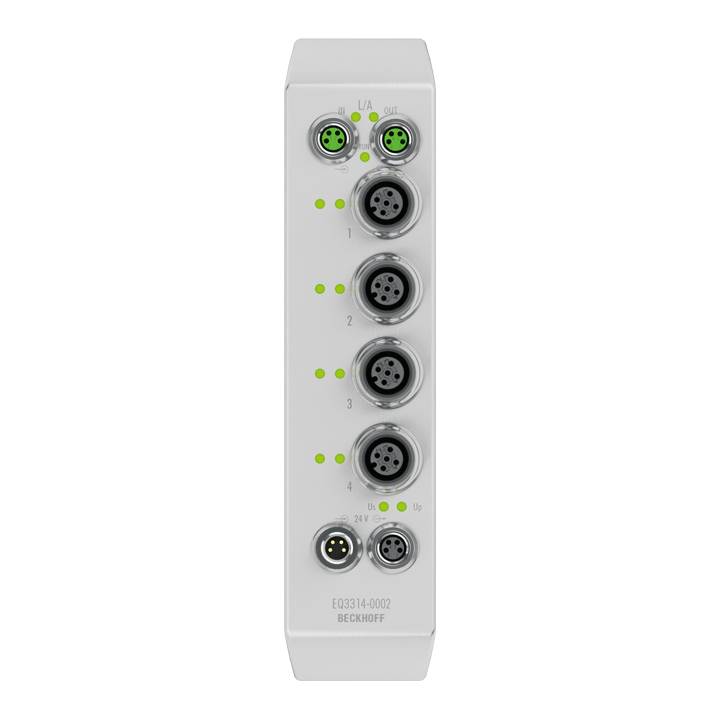

Beckhoff EQ3314-0002, EtherCAT Box, 4-Kanal-Analog-Eingang, Temperatur, Thermoelement, 16 Bit, M12, Edelstahl

Die EtherCAT Box EQ3314-0002 mit analogen Eingängen erlaubt den direkten Anschluss von vier Thermoelementen. Die Schaltung der Baugruppe kann Thermoelementsensoren in 2-Leitertechnik betreiben. Die Linearisierung über den gesamten Temperaturbereich wird durch einen Mikroprozessor realisiert. Der Temperaturbereich ist frei wählbar. Die Error-LEDs zeigen Drahtbruch an. Die Kaltstellenkompensation erfolgt durch Temperaturmessung in den Anschlusssteckern. Somit können Standardverlängerungsleitungen angeschlossen werden. Mit der EQ3314-0002 ist auch eine V-Messung möglich.

Die Baugruppe verfügt über vielfältige Features, wobei die Defaultwerte so gewählt wurden, dass eine Konfiguration meist nicht erforderlich ist. Die Eingangsfilter und damit verbunden die Wandlungszeiten sind in weiten Bereichen einstellbar; mehrere Datenausgabeformate stehen zur Wahl. Die Skalierung der Eingänge kann bei Bedarf verändert werden; eine automatische Grenzwertüberwachung steht ebenfalls zur Verfügung. Parametriert wird über EtherCAT. Die Parameter werden auf der Baugruppe gespeichert. Für die Temperaturkompensation wird ein Pt1000-Element benötigt.

Die Module der Serie EQxxxx sind aus Edelstahl gefertigt und vollständig im Hygienic Design angelegt. Damit sind sie ideal für Anwendungen in der Lebensmittel-, Chemie- oder Pharmaindustrie geeignet, welche die Schutzart IP69K fordern.
