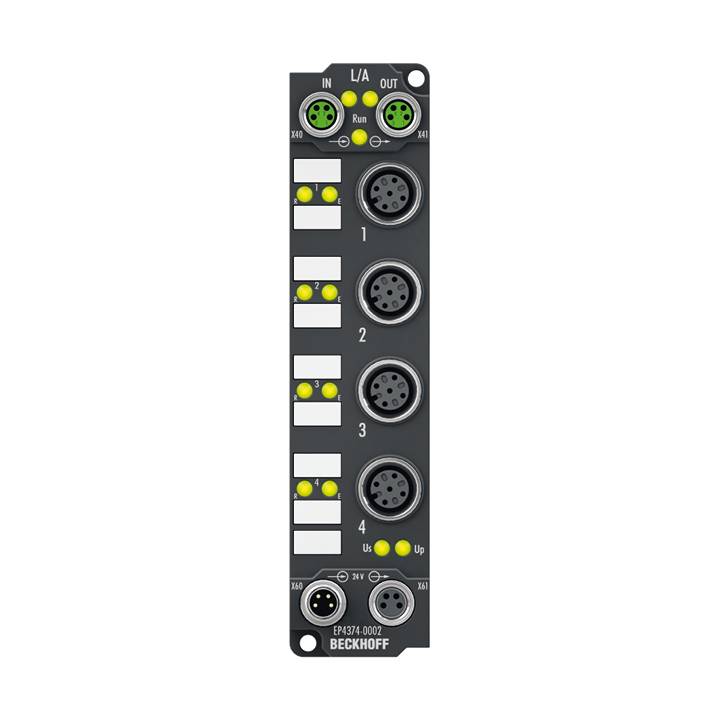

Beckhoff EP4374-0002, EtherCAT Box, 2-Kanal-Analog-Eingang+2-Kanal-Analog-Ausgang, Multifunktion, ±10 V, 0/4…20 mA
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
EP4374-0002
Hersteller
Beckhoff
Anzahl analoge Eingänge
2
Betriebsspannung
24 V/DC
Montageart (Details)
beliebig
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
465,02 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EP4374-0002
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
- Anzahl Ausgänge: 2
- Anzahl Eingänge: 2
- Anschluss Ein-/Ausgänge: M12-Buchse, 5-polig, A-kodiert
- Signaltyp: -10/0…+10 V | 0/4…20 mA, kanalweise parametrierbar
- Nennspannung: 24 V DC (-15 %/+20 %)
- Bürde: Ausgang: > 5 kΩ | < 500 Ω
- Innenwiderstand: Eingang: > 200 kΩ | 85 Ω typ. + Diodenspannung
- Auflösung: 16 Bit
- Wandlungszeit: Eingang: ~ 100 µs, Ausgang: ~ 40 µs
- Messfehler/Unsicherheit: Eingang: < 0,3 %, Ausgang: < 0,1 % (jeweils bezogen auf den Messbereichsendwert)
- Aktorversorgung: aus Lastspannung UP
- Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
- Potenzialtrennung: 500 V
- Stromaufnahme aus US: 120 mA
- Besondere Eigenschaften: Kombi-Modul, Strom oder Spannung je Kanal parametrierbar
- Gewicht: ca. 165 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- II 3 D Ex tc IIIC T135 °C Dc
- IECEx:
- Ex ec IIC T4 Gc
- Ex tc IIIC T135 °C Dc
- Typ
EP4374-0002
- Hersteller
Beckhoff
- Anzahl analoge Eingänge
2
- Betriebsspannung
24 V/DC
- Montageart (Details)
beliebig
- UKCA
Ja
Beschreibung
Die EtherCAT Box EP4374-0002 verfügt über zwei analoge Eingänge und zwei analoge Ausgänge, die einzeln parametriert werden können, sodass sie entweder Signale im Bereich von -10 bis +10 V oder im Bereich von 0/4…20 mA verarbeiten bzw. erzeugen. Die Auflösung der Stromsignale erfolgt mit 16 Bit, die der Spannungssignale ebenfalls mit 16 Bit, vorzeichenbehaftet.
Bei den Ausgängen wird die Spannung bzw. der Ausgangsstrom mit einer Auflösung von 15 Bit (Default) galvanisch getrennt zur Prozessebene gespeist. Die zwei Ausgangskanäle besitzen ein gemeinsames Massepotenzial mit der Versorgung 24 V DC.
Bei den Ausgängen wird die Spannung bzw. der Ausgangsstrom mit einer Auflösung von 15 Bit (Default) galvanisch getrennt zur Prozessebene gespeist. Die zwei Ausgangskanäle besitzen ein gemeinsames Massepotenzial mit der Versorgung 24 V DC.
Lieferumfang
- Geliefert wird: Beckhoff EtherCat Box EP4374-0002, Verpackungseinheit: 1 Stk., EAN:
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
