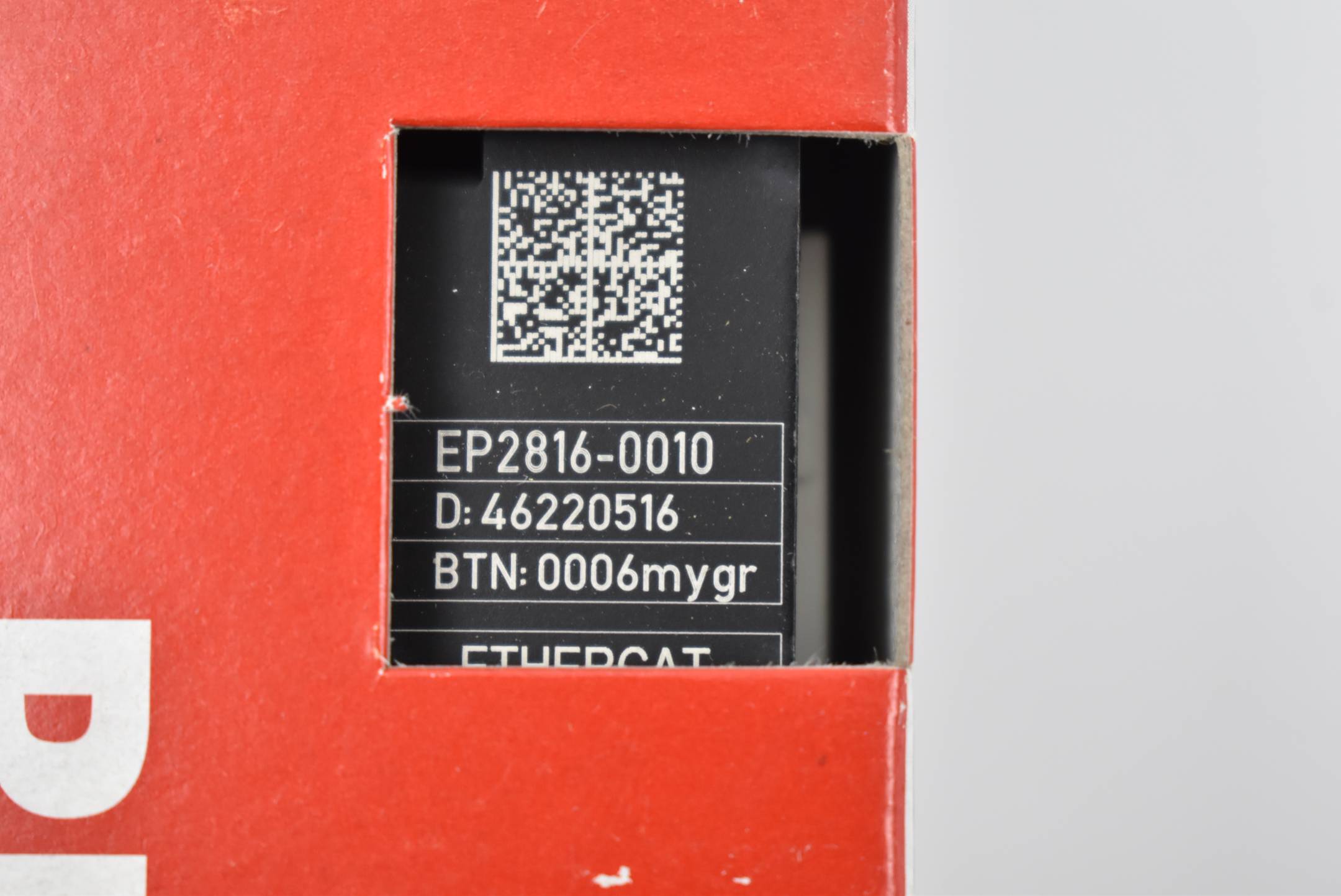

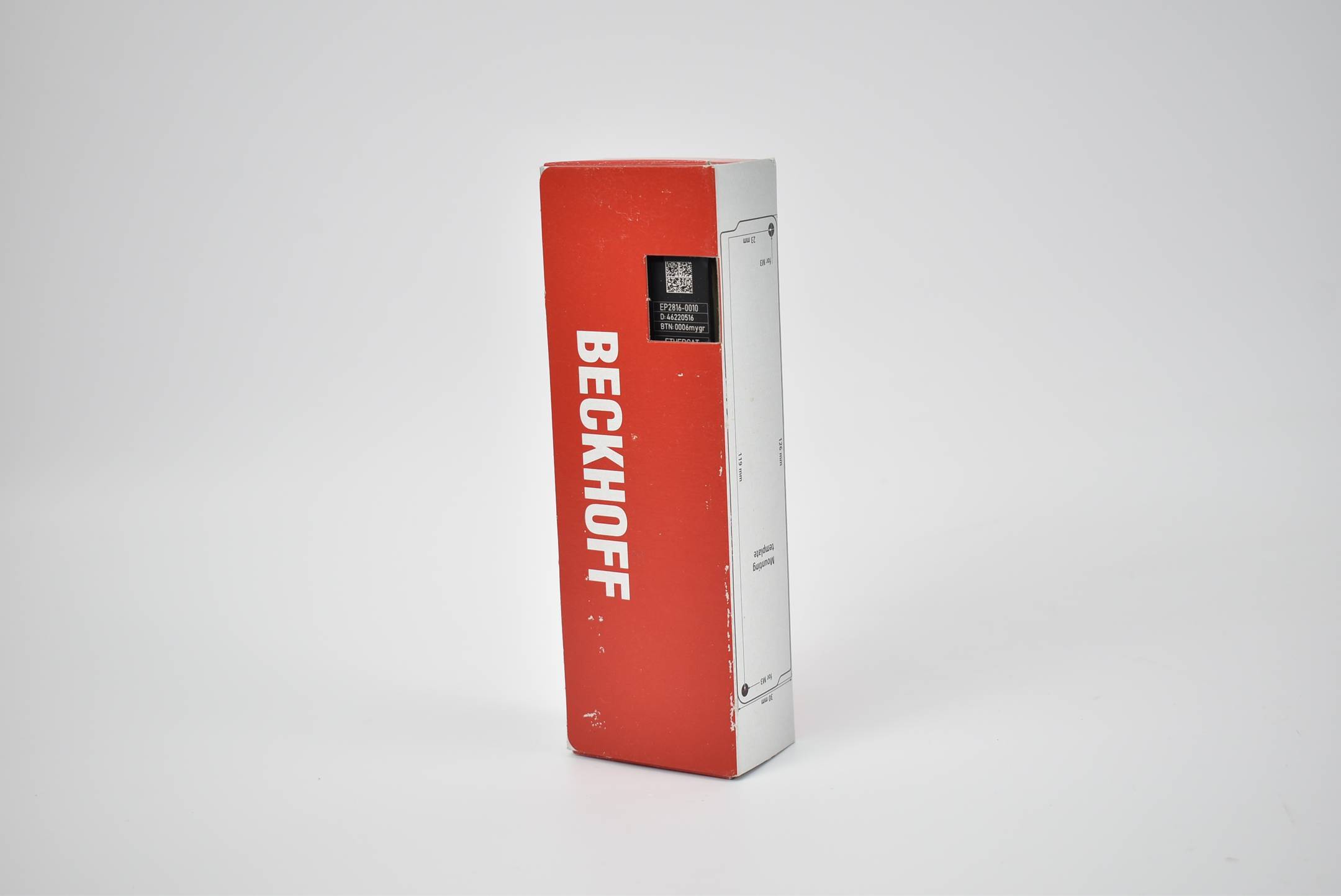

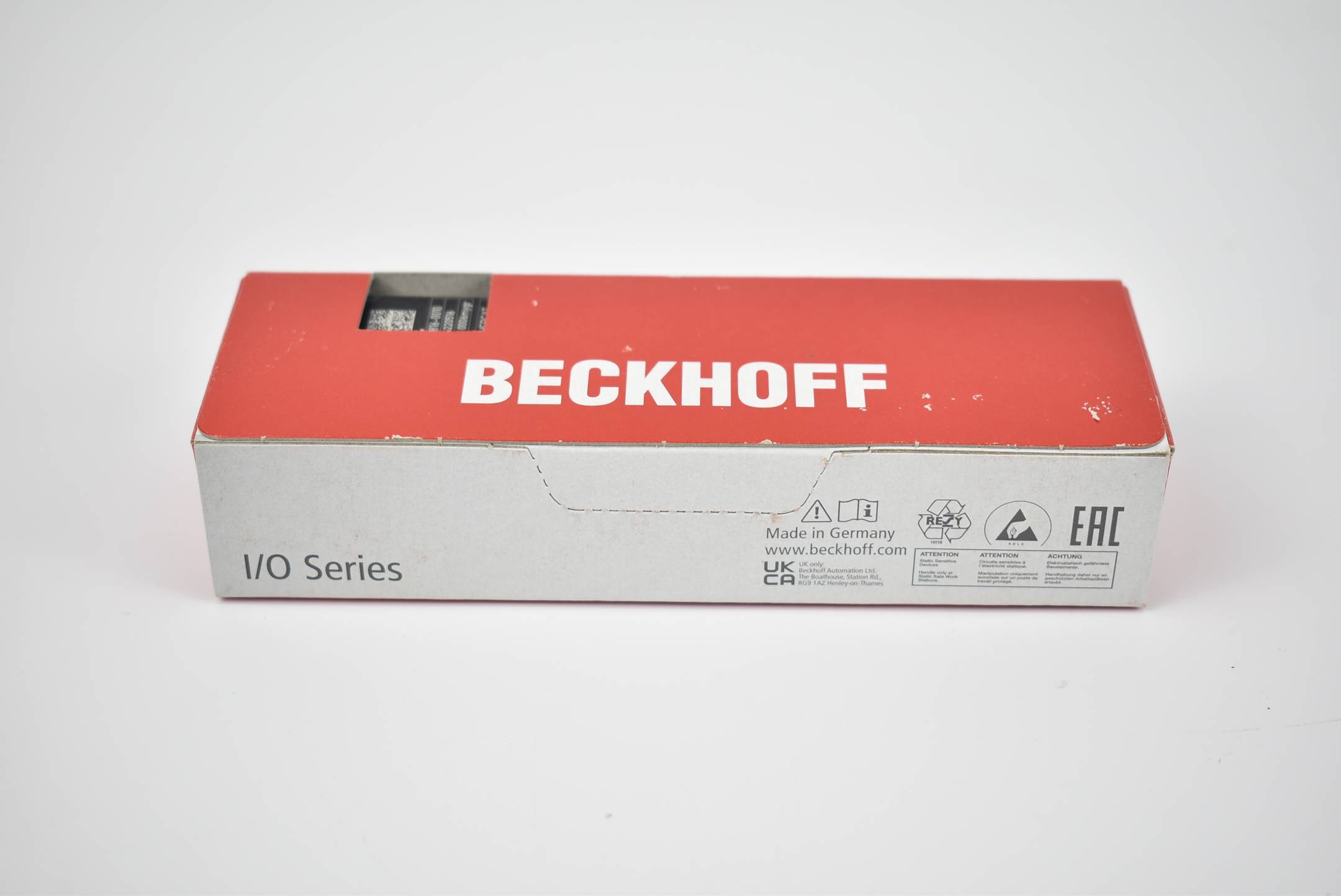

Beckhoff EP2816-0010, EtherCAT Box, 16-Kanal-Digital-Ausgang, 24V DC, 0,5A, D-Sub
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
426,65 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EP2816-0010
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
- Anzahl Ausgänge: 16
- Anschluss Ausgänge: D-Sub-Buchse, 9-polig
- Lastart: ohmsch, induktiv, Lampenlast
- Nennspannung Ausgänge: 24 V DC (-15 %/+20 %)
- Ausgangsstrom max.: 0,5 A je Kanal, einzeln kurzschlussfest, ∑ 4 A
- Schaltzeiten: TON: 60 µs typ., TOFF: 300 µs typ.
- Kurzschlussstrom: max. 1,5 A
- Distributed Clocks: ja
- Stromaufnahme aus US: 120 mA
- Stromaufn. Lastspannung: 20 mA typ. + Last
- Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
- Potenzialtrennung: 500 V
- Besondere Eigenschaften: ideal für Ventilinseln mit Multipol-Anschluss
- Gewicht: ca. 165 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL
- Gewicht
165 g
- Anschluss
M8 Buchse
- Max. Temperatur
+60 °C
- Min. Temperatur
-25 °C
- UKCA
Ja
Beschreibung
Die EtherCAT Box EP2816-0010 ist für die Verarbeitung von digitalen/binären Signalen vorgesehen. Sie schaltet die binären Steuersignale des Automatisierungsgerätes zur Prozessebene an die Aktoren weiter. Die Ausgänge verarbeiten einen Ausgangsstrom bis max. 0,5 A. Eine kurzzeitige Überlast ist möglich. Die Ausgänge sind kurzschlussfest.
Ein Ausgangskurzschluss wird erkannt und an die Steuerungsebene weitergeleitet.
Der Summenstrom aller Ausgänge ist auf 4 A begrenzt.
Der Signalzustand wird gruppenweise über Leuchtdioden angezeigt. Der Signalanschluss erfolgt über zwei 9-polige D-Sub-Buchsen. Der 2x8-kanalige Aufbau bietet eine sehr hohe Kanaldichte auf kleinstem Raum. Mit zwei D-Sub-Steckverbindern können 8-kanalige Ventilinseln im Feld kosteneffektiv und dezentral angeschlossen werden.
