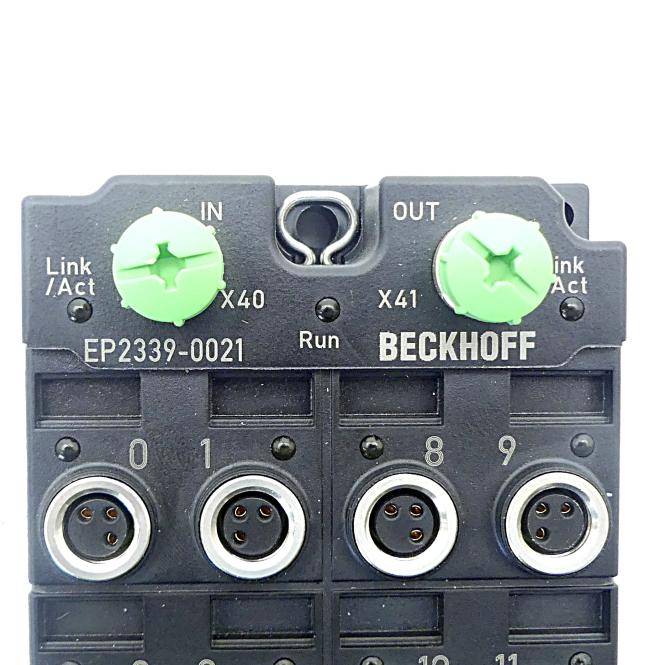

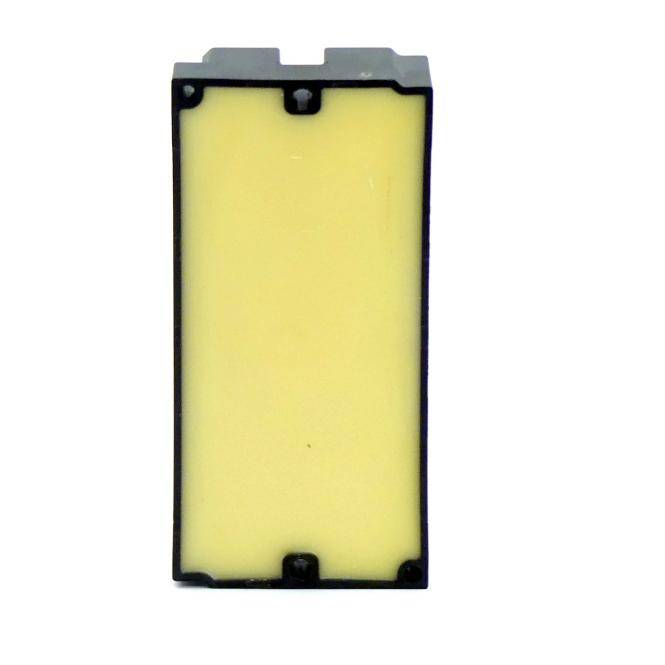

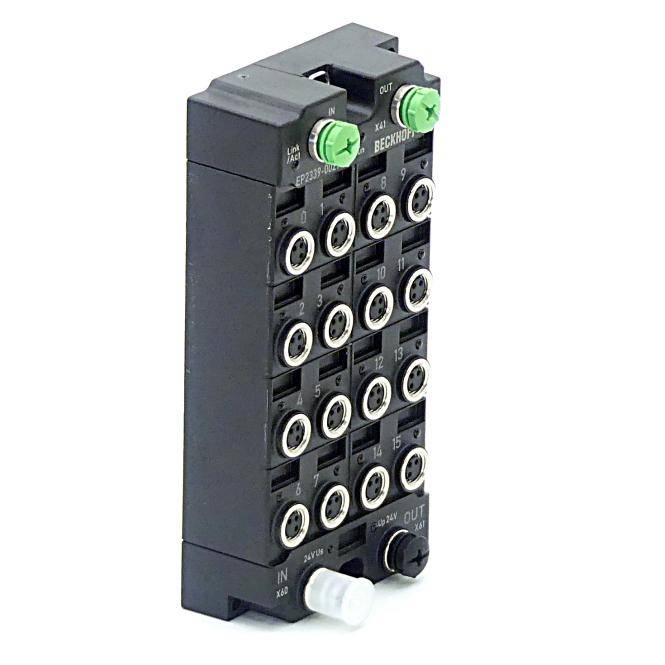

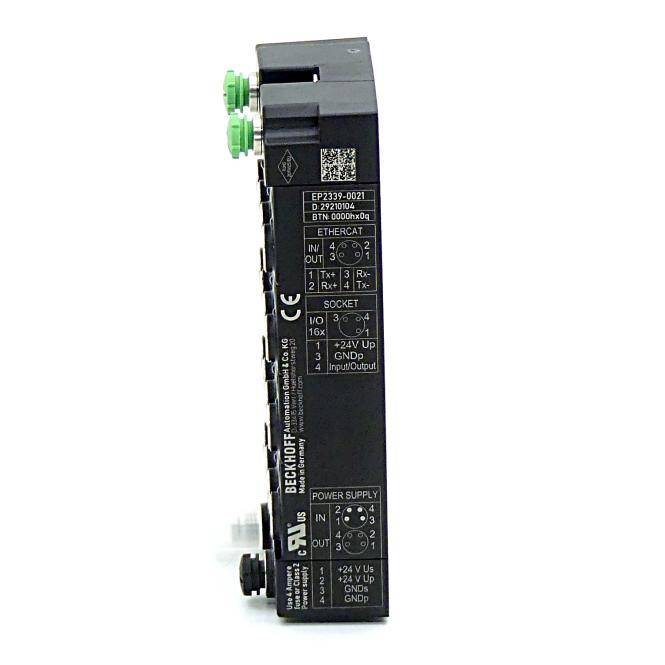

Beckhoff EP2339-0021, EtherCAT Box, 16-Kanal-Digital-Kombi, 24V DC, 3ms, 0,5A, M8Vorzugstyp
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
EP2339-0021
Hersteller
Beckhoff
UKCA
Ja
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
503,26 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EP2339-0021
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
- Spezifikation: EN 61131-2, Typ 1/3
- Anzahl Kanäle: 16 digitale Ein- oder Ausgänge
- Anschluss Ein-/Ausgänge: M8-Buchse, 3-polig, A-kodiert
- Eingangsfilter: 3,0 ms
- Signalspannung „0“: -3…+5 V
- Signalspannung „1“: 11…30 V, 6 mA Eingangsstrom (EN 61131-2, Typ 3)
- Sensorversorgung: aus Lastspannung, max. 0,5 A, gesamt kurzschlussfest
- Lastart: ohmsch, induktiv, Lampenlast
- Nennlastspannung: 24 V DC (-15 %/+20 %)
- Ausgangsstrom max.: 0,5 A je Kanal, einzeln kurzschlussfest, ∑ 4 A
- Schaltzeiten: TON: 60 µs typ., TOFF: 300 µs typ.
- Kurzschlussstrom: 1,5 A typ.
- Distributed Clocks: –
- Stromaufn. Lastspannung: 20 mA typ. + Last
- Stromaufnahme aus US: 120 mA
- Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
- Potenzialtrennung: 500 V
- Gewicht: ca. 250 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL
- Typ
EP2339-0021
- Hersteller
Beckhoff
- UKCA
Ja
Beschreibung
Die EtherCAT Box EP2339-0021 verfügt über 16 digitale Kanäle, die jeweils als Ein- oder Ausgänge betrieben werden können. Eine Konfiguration, ob ein Kanal (Pin 4 des M8) als Ein- oder Ausgang verwendet werden soll, ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden, sodass ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Die Eingänge haben einen Filter von 3,0 ms. Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt. Der Summenstrom aller Ausgänge ist auf 4 A begrenzt.
Die Versorgung der angeschlossenen Sensoren erfolgt über einen internen, kurzschlussfesten Treiberbaustein mit insgesamt 0,5 A für alle Sensoren. Die Ein- und Ausgänge werden über UP versorgt. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt über schraubbare M8-Steckverbinder.
