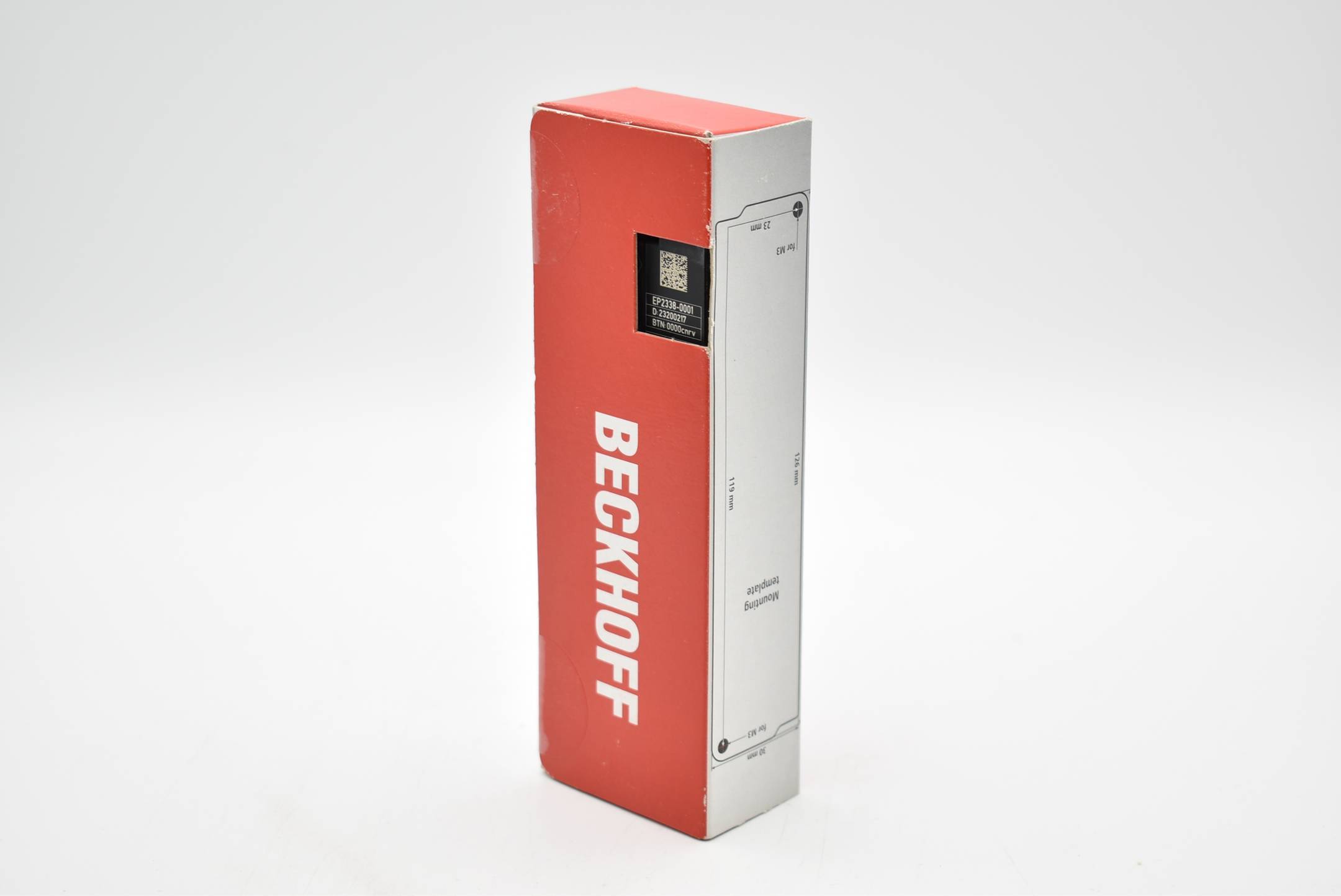

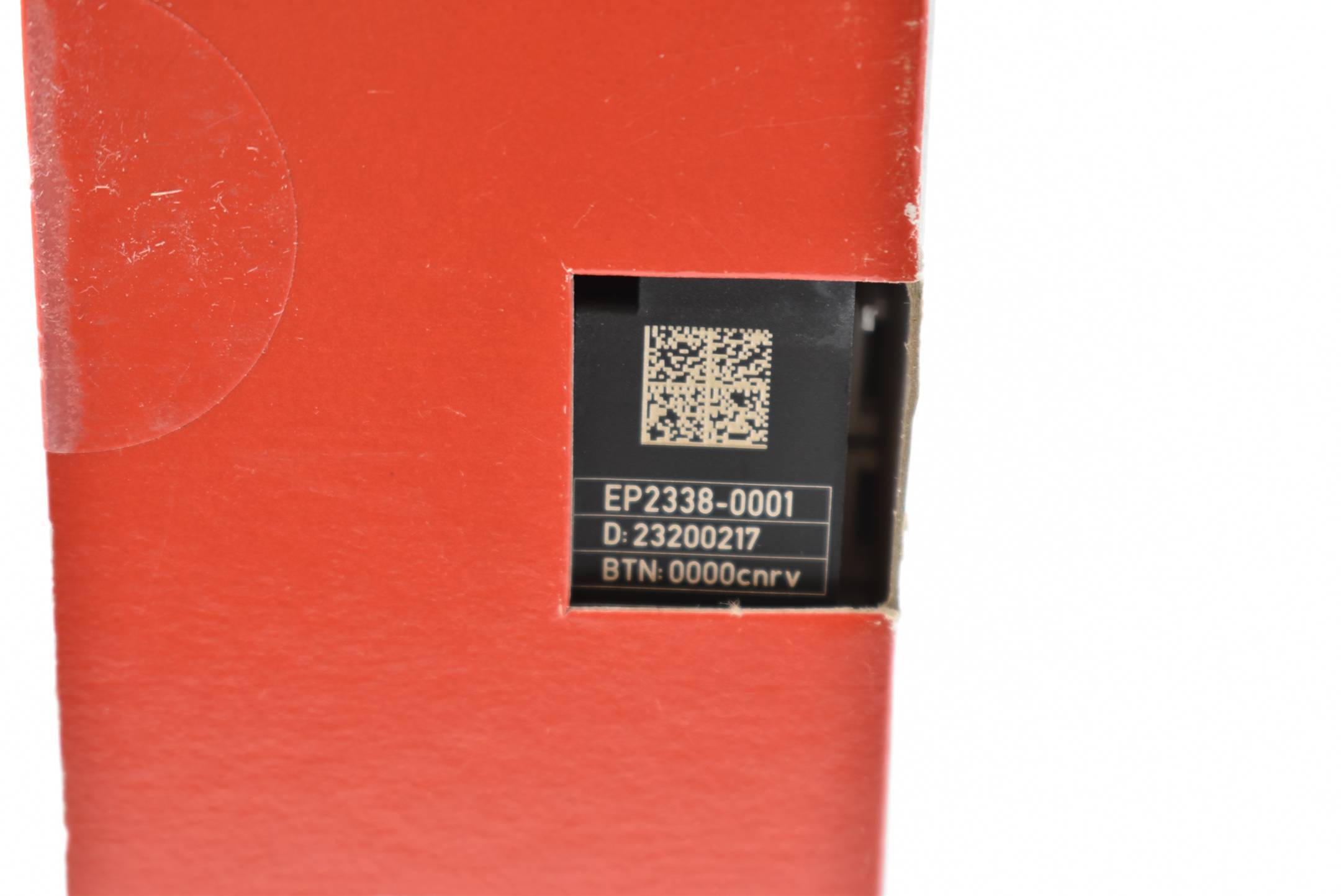

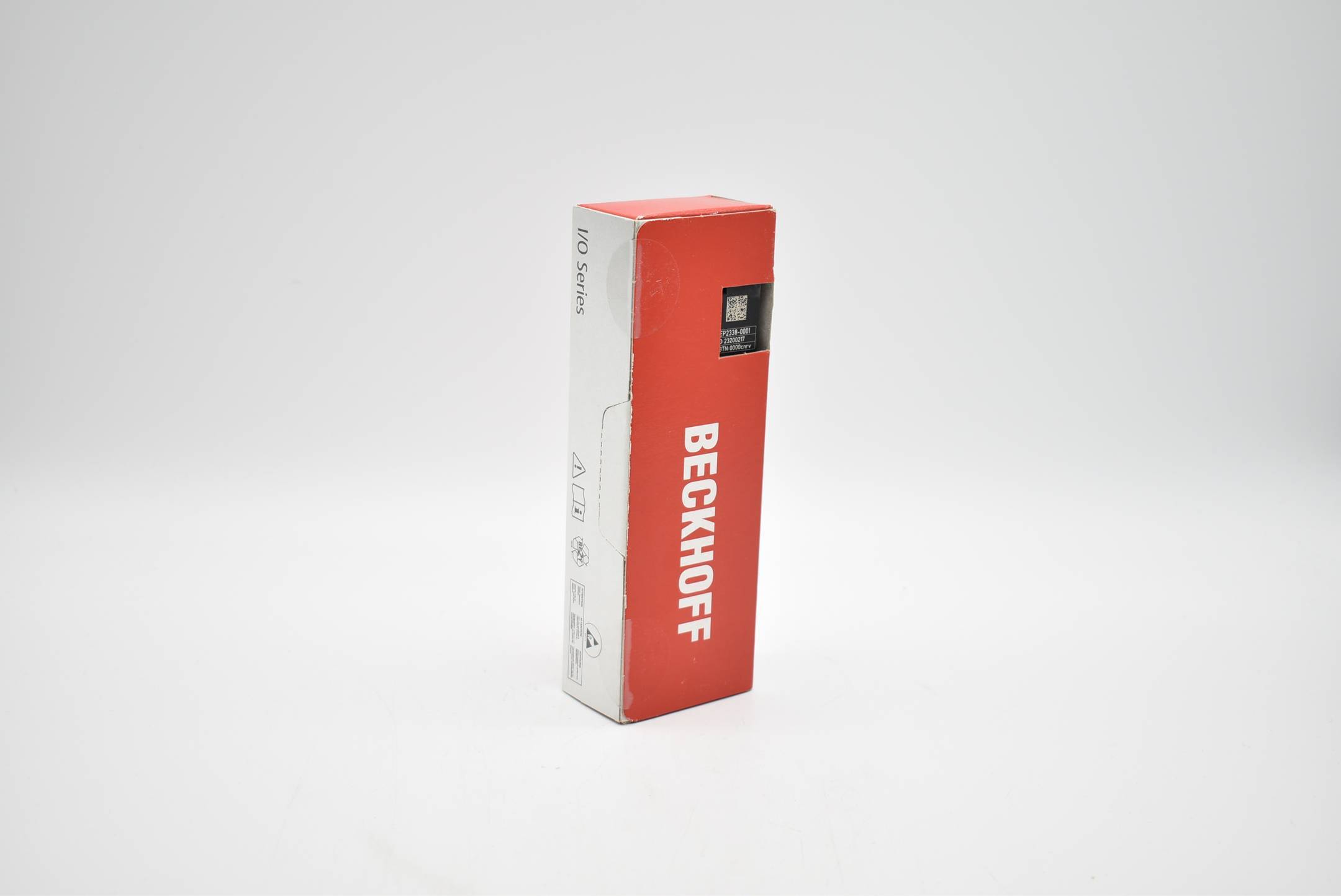

Beckhoff EP2338-0001, EtherCAT Box, 8-Kanal-Digital-Kombi, 24V DC, 10 µs, 0,5A, M8Vorzugstyp
Hst.-Teile-Nr.:
Bestell-Nr.:
13 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
242,70 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EP2338-0001
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
- Spezifikation: EN 61131-2, Typ 1/3
- Anzahl Kanäle: 8 digitale Ein- oder Ausgänge
- Anschluss Ein-/Ausgänge: M8-Buchse, 3-polig, A-kodiert
- Eingangsfilter: 10 µs
- Signalspannung „0“: -3…+5 V
- Signalspannung „1“: 11…30 V, 6 mA Eingangsstrom (EN 61131-2, Typ 3)
- Sensorversorgung: aus Lastspannung, max. 0,5 A, gesamt kurzschlussfest
- Lastart: ohmsch, induktiv, Lampenlast
- Nennlastspannung: 24 V DC (-15 %/+20 %)
- Ausgangsstrom max.: 0,5 A je Kanal, einzeln kurzschlussfest
- Schaltzeiten: TON: 50 µs typ., TOFF: 100 µs typ.
- Kurzschlussstrom: 1,5 A typ.
- Distributed Clocks: –
- Stromaufn. Lastspannung: 20 mA typ. + Last
- Stromaufnahme aus US: 120 mA
- Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
- Potenzialtrennung: 500 V
- Gewicht: ca. 165 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- II 3 D Ex tc IIIC T135 °C Dc
- IECEx:
- Ex ec IIC T4 Gc
- Ex tc IIIC T135 °C Dc
- UKCA
Ja
Beschreibung
Die EtherCAT Box EP2338-0001 verfügt über acht digitale Kanäle, die jeweils als Ein- oder Ausgänge betrieben werden können. Eine Konfiguration, ob ein Kanal (Pin 4 des M8) als Ein- oder Ausgang verwendet werden soll, ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden, sodass ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Die Eingänge haben einen Filter von 10 µs. Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt. Der Summenstrom aller Ausgänge ist auf 4 A begrenzt.
Die Versorgung der angeschlossenen Sensoren erfolgt über einen internen, kurzschlussfesten Treiberbaustein mit insgesamt 0,5 A für alle Sensoren. Die Ein- und Ausgänge werden über UP versorgt. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt über schraubbare M8-Steckverbinder.
Die Eingänge haben einen Filter von 10 µs. Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt. Der Summenstrom aller Ausgänge ist auf 4 A begrenzt.
Die Versorgung der angeschlossenen Sensoren erfolgt über einen internen, kurzschlussfesten Treiberbaustein mit insgesamt 0,5 A für alle Sensoren. Die Ein- und Ausgänge werden über UP versorgt. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt über schraubbare M8-Steckverbinder.
