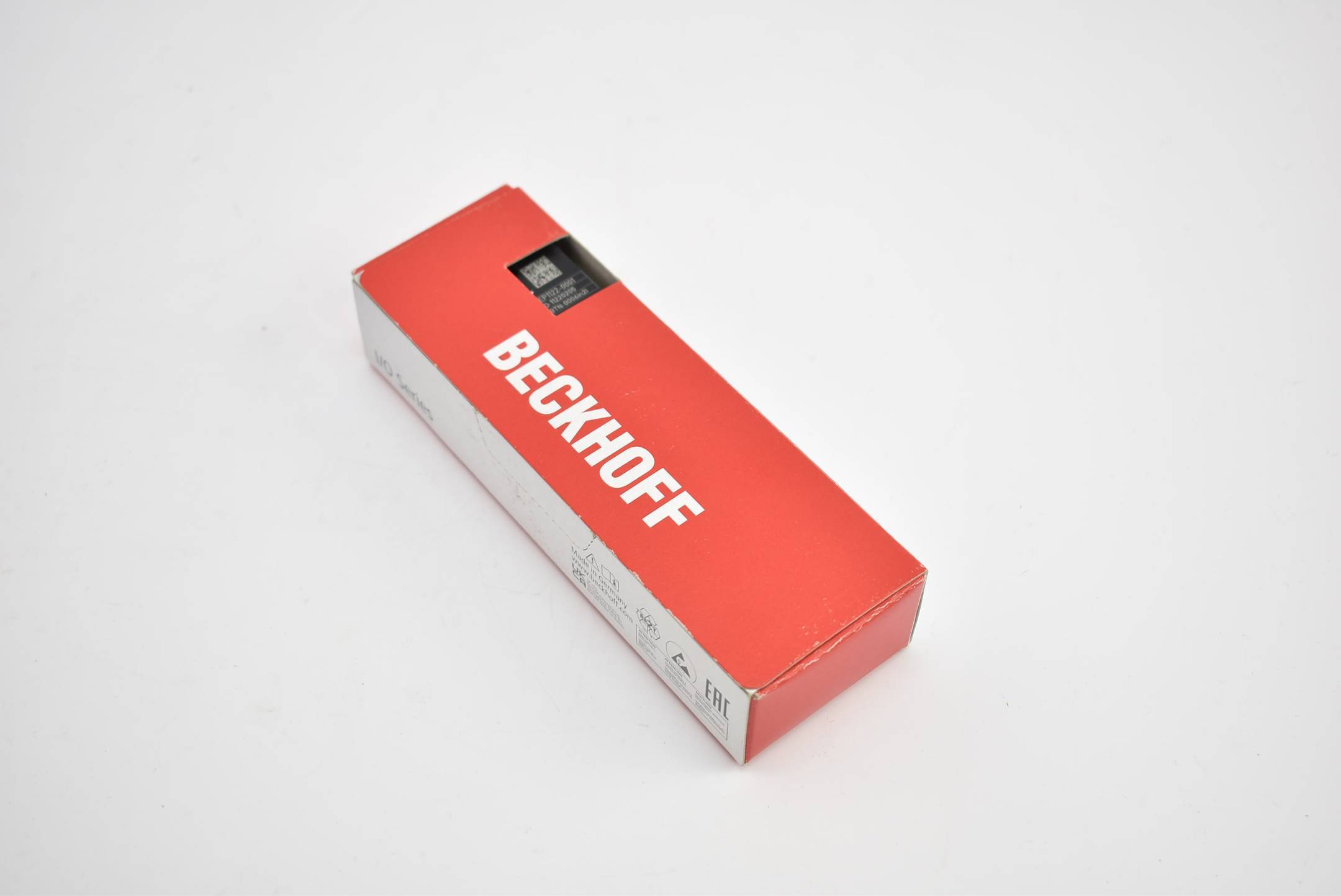

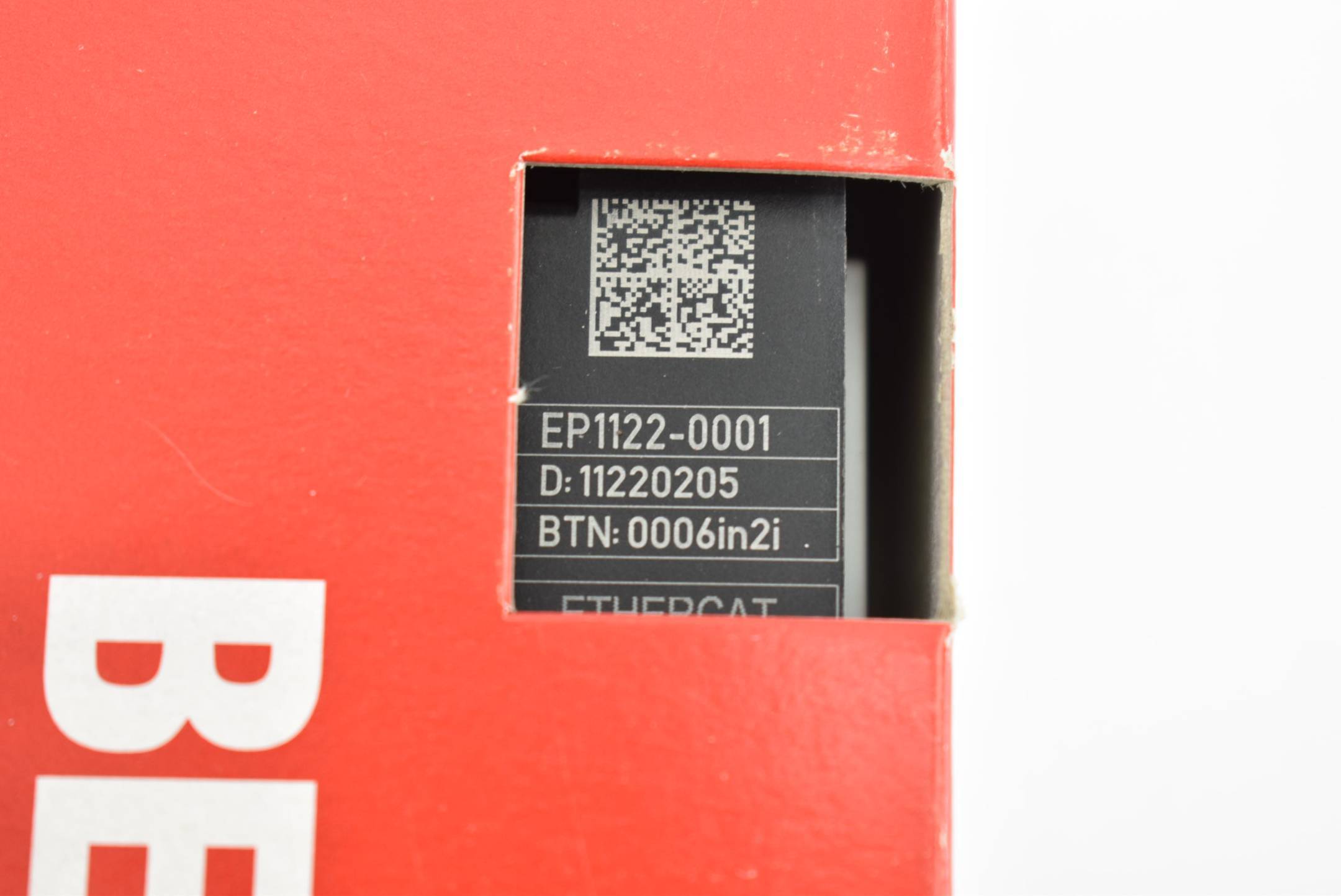

Beckhoff EP1122-0001, EtherCAT Box, 2-Port-Abzweig, M8Vorzugstyp
Hst.-Teile-Nr.:
Bestell-Nr.:
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
460,65 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EP1122-0001
- Protokoll: EtherCAT
- Businterface: 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt
- Anzahl Ports: 2
- Aufgabe im EtherCAT-System: Ankopplung von EtherCAT-Abzweigen
- Nennspannung: 24 V DC (-15 %/+20 %)
- Distributed Clocks: –
- Übertragungsmedium: EtherCAT-Kabel
- Länge zwischen Stationen: 100 m (100BASE-TX)
- Übertragungsraten: 100 MBit/s
- Konfiguration: nicht erforderlich
- Sensorversorgung: –
- Gewicht: ca. 165 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
- Zulassungen/Kennzeichnungen: CE, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- II 3 D Ex tc IIIC T135 °C Dc
- IECEx:
- Ex ec IIC T4 Gc
- Ex tc IIIC T135 °C Dc
- Konfiguration
nicht einstellbar
- Anschluss
M8 Buchse
- Versorgungsspannung (num.)
24 V/DC
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-25 °C
- Versorgungsspannung U(B)
24 V DC (-15 %/+20 %)
- UKCA
Ja
Beschreibung
Der 2-Port-EtherCAT-Abzweig ermöglicht es, EtherCAT-Sterntopologien aufzubauen. Durch das Verwenden mehrerer EP1122-0001 in einer Station lässt sich ein modularer EtherCAT-Abzweig realisieren. An den Abzweigports können einzelne Geräte oder auch ganze EtherCAT-Stränge angeschlossen werden. Der Anschluss der EtherCAT-Abzweige erfolgt über M8-Buchsen, an denen direkt Link- und Activity-Status angezeigt werden. Die Run-LED zeigt den Status des EP1122-0001 an. Mit TwinCAT und anderen geeigneten EtherCAT-Mastern unterstützt der EP1122-0001 auch das An- und Abkoppeln von EtherCAT-Strängen im laufenden Betrieb (Hot Connect).
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
