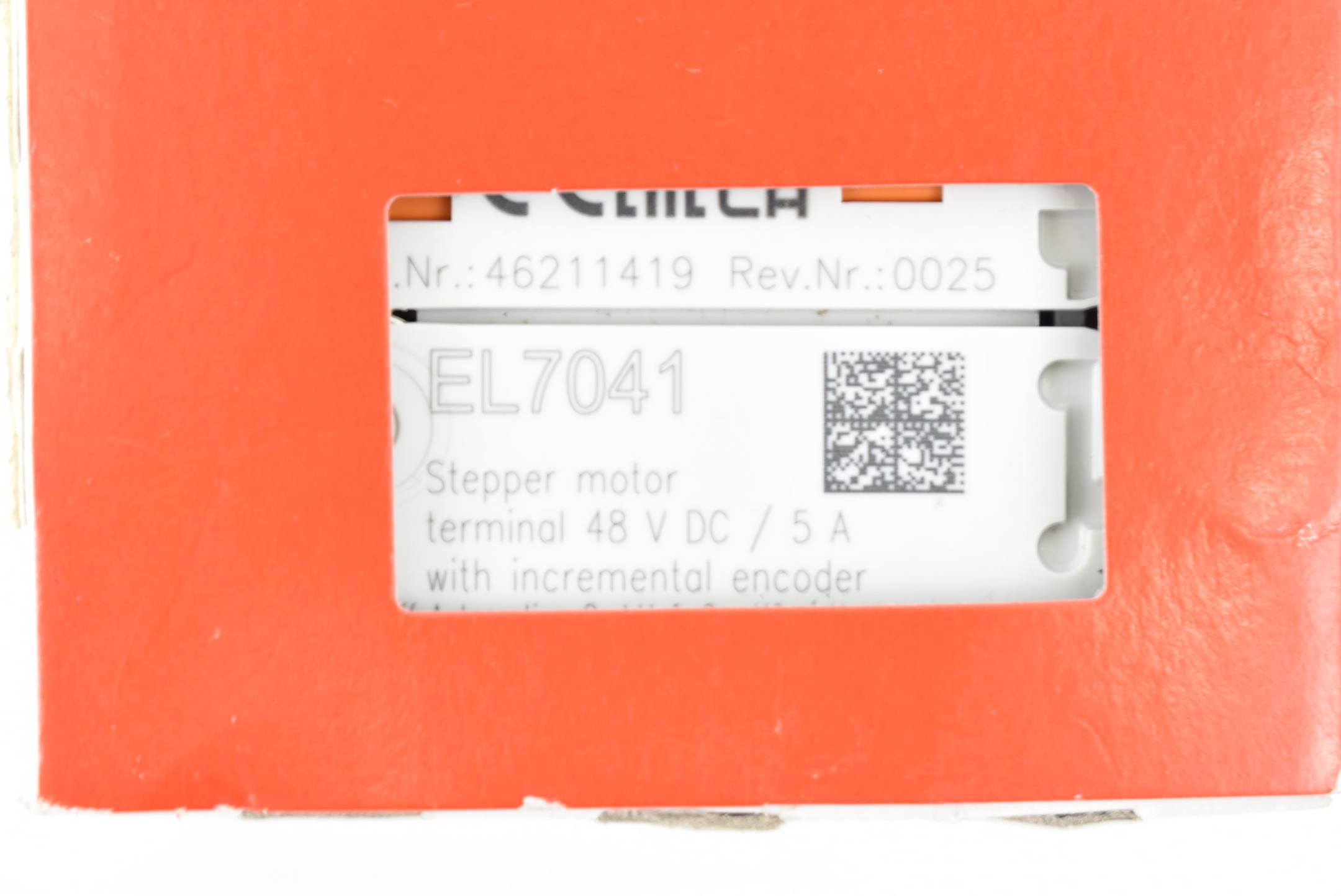

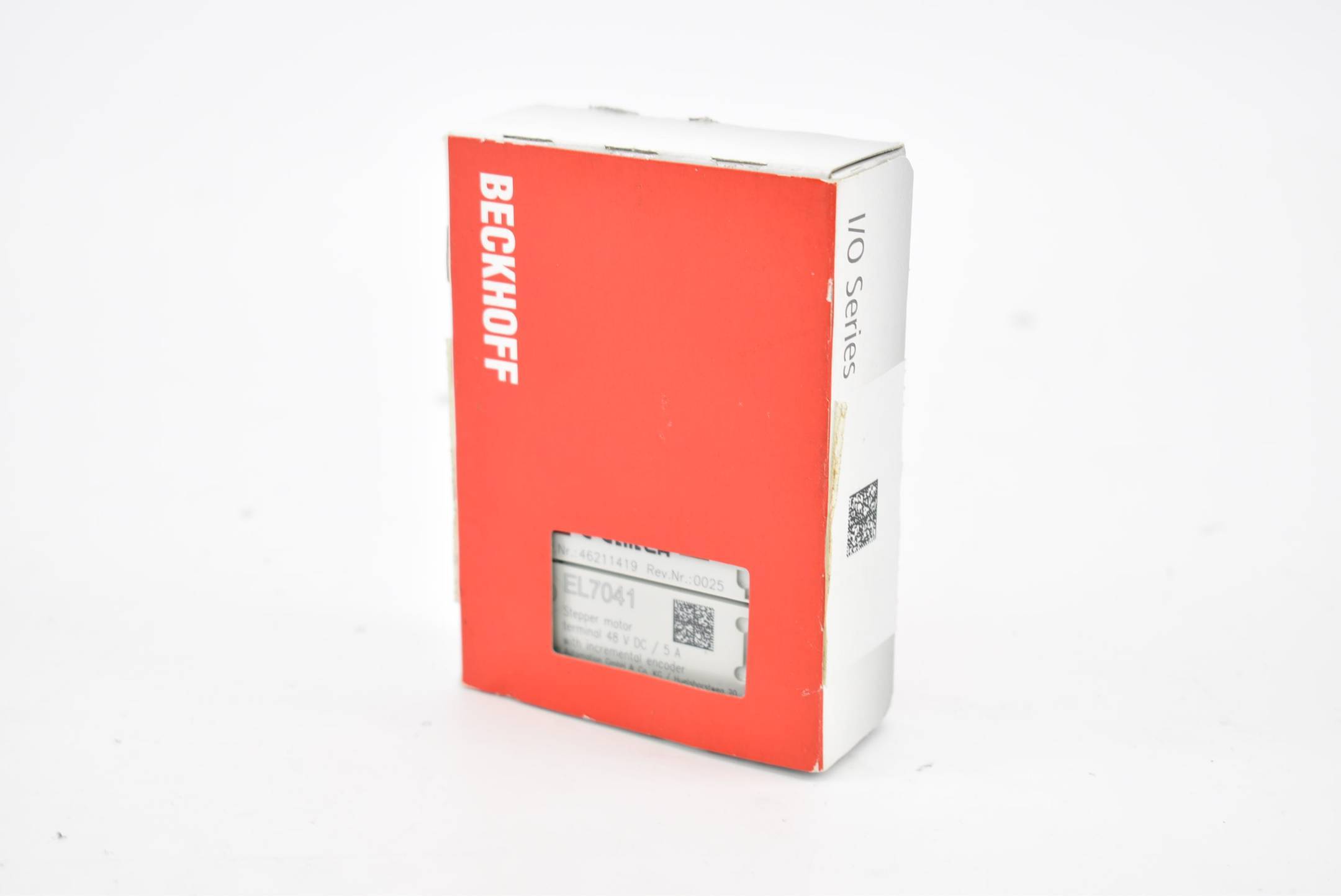

Beckhoff EL7041, EtherCAT-Klemme, 1-Kanal-Motion-Interface, Schrittmotor, 48V DC, 5A, mit Inkremental-Encoder
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
EL7041
Hersteller
Beckhoff
Anzahl Ausgänge max.
1
Nennstrom
5 A
Betriebsspannung
50 V/DC
26 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
298,14 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EL7041, ES7041 - EL7041-1000
- Technik: kompakte Antriebstechnik
- Anschlusstechnik: Motordirektanschluss + Feedback
- Anzahl Eingänge: 2 x Endlage, 1 x Encoder
- Lastart: 2-Phasen-Schrittmotor (uni-/bipolar)
- Anzahl Kanäle: 1
- Anzahl Ausgänge: 1 x Schrittmotor
- Versorgungsspg. Elektronik: 24 V DC (über Powerkontakte)
- Versorgungsspg. Leistung: 8…48 V DC (extern)
- Ausgangsstrom: max. 5,0 A
- Schrittfrequenz: konfigurierbar bis zu 8000 Vollschritte/s
- Schrittmuster: 64-fach-Microstepping
- Stromreglerfrequenz: ca. 30 kHz
- Auflösung: ca. 5000 Positionen in typischen Anwendungen (pro Umdrehung)
- Encoder-Eingangssignal: 5…24 V DC, typ. 5 mA, single-ended
- Geberanschluss: A, B, C, Gate/Latch
- Eingangsfrequenz: max. 400.000 Inkremente/s (bei 4-fach-Auswertung)
- Stromaufnahme Powerkontakte: typ. 50 mA
- Stromaufnahme E-Bus: typ. 140 mA
- Distributed Clocks: ja
- Besondere Eigenschaften: Fahrwegsteuerung, Encoder: für resonanzkritische Anwendungen, Encodereingang
- Potenzialtrennung: 500 V (E-Bus/Feldspannung)
- Relative Feuchte: 95 % ohne Betauung
- Gewicht: ca. 90 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- Schutzart/Einbaulage: IP20/siehe Dokumentation
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, UL
- Typ
EL7041
- Hersteller
Beckhoff
- Anzahl Ausgänge max.
1
- Nennstrom
5 A
- Betriebsspannung
50 V/DC
- Schnittstellen
EtherCAT
- UKCA
Ja
Beschreibung
Die EtherCAT-Klemme EL7041 ist für den direkten Anschluss von Schrittmotoren im mittleren Leistungsbereich bis 5 A und für einen Spannungsbereich von 8…48 V vorgesehen. Die Schrittmotorendstufe ist in kompakter Bauform, zusammen mit zwei digitalen Eingängen für Endlagenschalter und einem Encoderinterface, in der EtherCAT-Klemme untergebracht. Durch Parametrierung kann die EL7041 an den zu betreibenden Motor und die Applikationserfordernisse angepasst werden. Ein besonders ruhiger und präziser Motorlauf ist durch ein 64-fach-Microstepping sichergestellt.
In Kombination mit einem entsprechenden Schrittmotor stellt die EL7041 eine preiswerte und kompakte Antriebslösung dar.
