Beckhoff EL6851, EtherCAT-Klemme, 1-Kanal-Kommunikations-Interface, DMX, Master kaufen

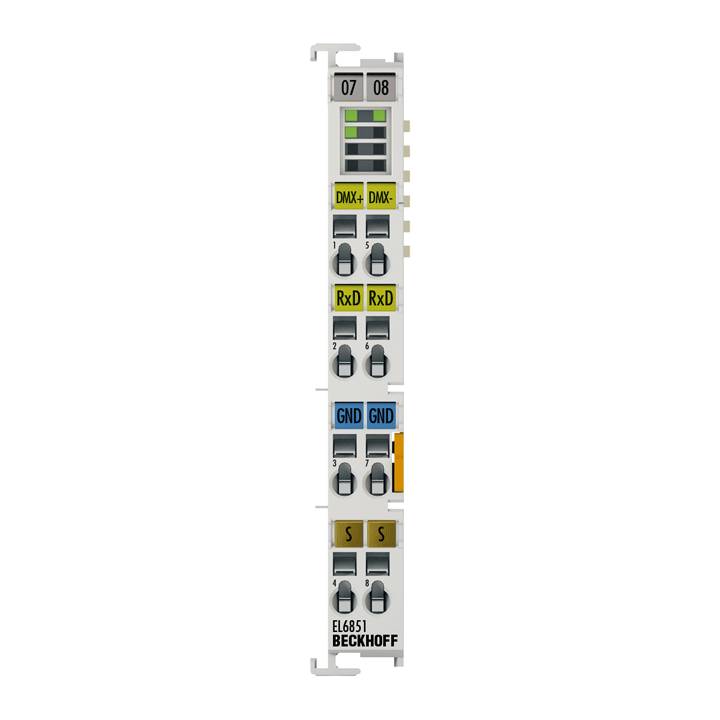

Beckhoff EL6851, EtherCAT-Klemme, 1-Kanal-Kommunikations-Interface, DMX, Master-0

Lieferung Di., 6. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (291,14 € / Stück)

291,14 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EL6851
Technik: DMX-Masterklemme
Übertragungskanäle: RS485-Physik/Halbduplex
Übertragungsraten: 250 kBit, ein Start-Bit, zwei Stopp-Bits
Schnittstellen: RS485, Abschlusswiderstand schaltbar, Halbduplex
Busteilnehmer: max. 32 ohne Repeater
Leitungsimpedanz: 120 Ω
Spannungsversorgung: über den E-Bus
Distributed Clocks: –
Potenzialtrennung: 500 V (E-Bus/Signalspannung)
Protokoll: DMX512
Breite im Prozessabbild: variabel
Konfiguration: keine Adresseinstellung, Konfiguration über den Koppler oder die Steuerung
Stromaufnahme Powerkontakte: –
Stromaufnahme E-Bus: typ. 130 mA
Besondere Eigenschaften: unterstützt RDM-Protokoll, Library verfügbar; galvanische Trennung
Gewicht: ca. 55 g
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Schnittstellen: EtherCAT, DMX

UKCA: Ja

Beschreibung

Die EtherCAT-Klemme EL6851 ist eine DMX-Masterklemme und erlaubt den Anschluss von bis zu 32 Teilnehmern ohne Repeater. Die DMX-Masterklemme kann bis zu 512 Byte Daten verschicken (dies ist über die Klemme einstellbar). Bei 250 kBit/s ist damit eine Datenrate von maximal 44 kHz möglich. Die RS485-Schnittstelle auf der EL6851 verfügt über eine galvanische Trennung und garantiert hohe Störsicherheit.

Zusätzlich kann über die EL6851 das RDM (Remote Device Management)-Protokoll gefahren werden. RDM ist eine Erweiterung des DMX-Protokolls und ermöglicht die Adressierung und Parametrierung der Geräte. Hierzu stehen dem TwinCAT-Nutzer entsprechende Bibliotheken zur Verfügung.
