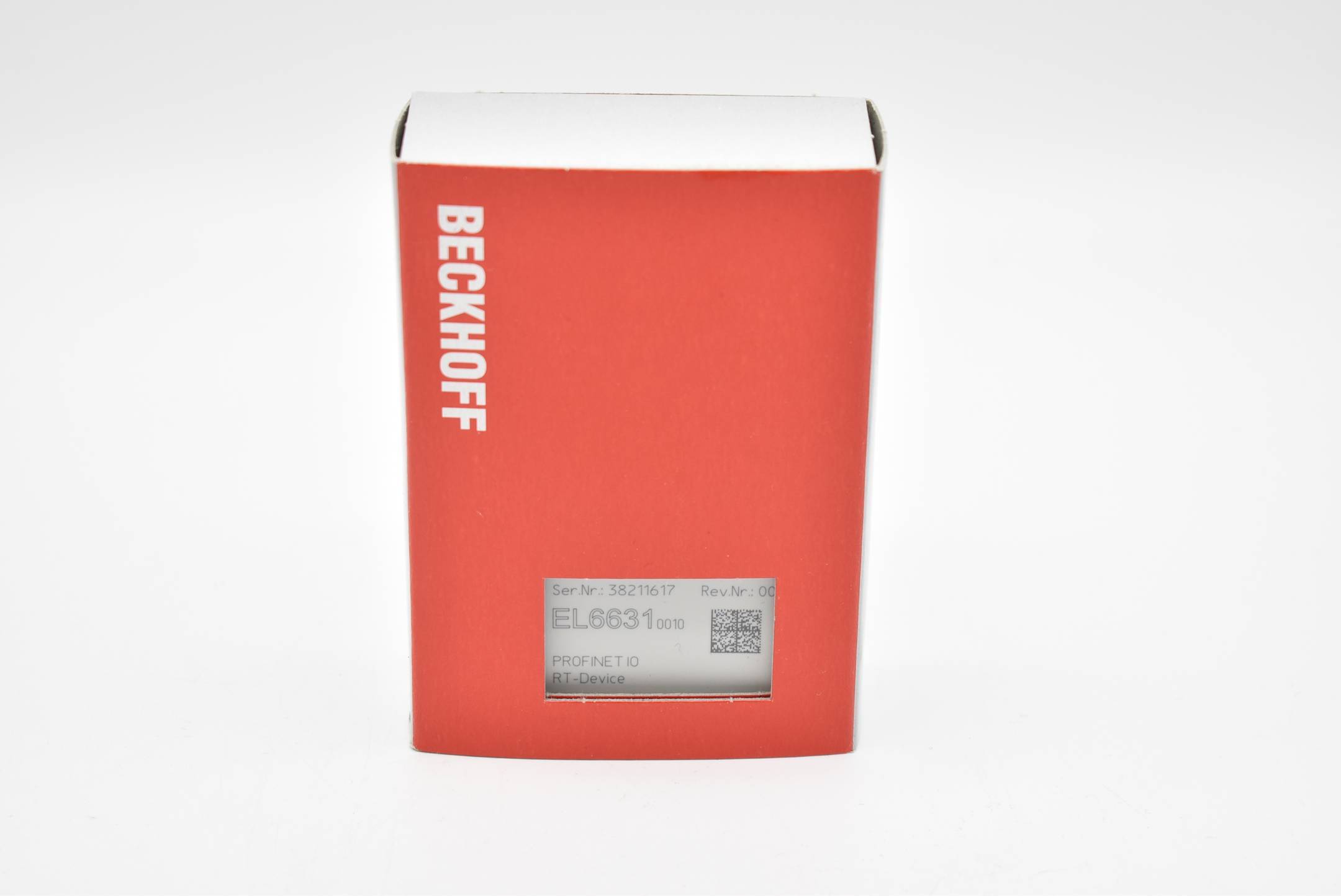

Beckhoff EL6631-0010, EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Device
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradTechnische Daten
- Technische Daten - EL6631-0010
- Technik: PROFINET RT
- Anzahl Kanäle: 1
- Anzahl Ports: 2 (geswitcht)
- Feldbus: PROFINET RT Device
- Max. Prozessdatengröße: 1 kByte In-/1 kByte Output-Daten
- Ethernet-Interface: 100BASE-TX-Ethernet mit 2 x RJ45
- Leitungslänge: bis 100 m Twisted-Pair
- Hardwarediagnose: Status-LEDs
- Spannungsversorgung: über den E-Bus
- Potenzialtrennung: 500 V (E-Bus/Ethernet)
- Protokoll: RT
- Konfiguration: über den EtherCAT-Master
- Stromaufnahme E-Bus: typ. 400 mA
- Besondere Eigenschaften: LLDP, SNMP,
- Konformitätsklasse B,
- max. 15 RT-Teilnehmer,
- min. 1-ms-RT-Zyklus
- Gewicht: ca. 75 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/siehe Dokumentation
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL6631-0010
- Herst.-Teilenr.
EL6631-0010
- Kabellänge
100 m
- Schnittstellen
RJ45-Buchse 8p8c
- UKCA
Ja
Beschreibung
Die PROFINET-RT-Controller-(Master)-Klemme EL6631 unterstützt die komplette Real-Time-Funktionalität (RT) sowie umfangreiche Diagnosemöglichkeiten. Es werden alle Dienste nach Conformance Class B unterstützt. An der EL6631 können bis zu 15 PROFINET-RT-Devices projektiert werden.
Die PROFINET-RT-Device-(Slave)-Klemme EL6631-0010 ermöglicht den einfachen Datenaustausch zwischen EtherCAT und PROFINET RT. Sie ist ein Teilnehmer im EtherCAT-Strang, der aus bis zu 65.535 Teilnehmern bestehen kann. Die EL6631-0010 enthält einen 3-Port-Switch. Zwei Ports sind extern auf RJ45-Buchsen geführt. Damit können die I/O-Stationen als Linientopologie aufgebaut werden, wodurch der Verdrahtungsaufwand vereinfacht wird. Die maximale Entfernung zwischen zwei Teilnehmern beträgt 100 m.
Zur Netzwerkdiagnose können Protokolle wie LLDP oder SNMP genutzt werden.
Die PROFINET-RT-Device-(Slave)-Klemme EL6631-0010 ermöglicht den einfachen Datenaustausch zwischen EtherCAT und PROFINET RT. Sie ist ein Teilnehmer im EtherCAT-Strang, der aus bis zu 65.535 Teilnehmern bestehen kann. Die EL6631-0010 enthält einen 3-Port-Switch. Zwei Ports sind extern auf RJ45-Buchsen geführt. Damit können die I/O-Stationen als Linientopologie aufgebaut werden, wodurch der Verdrahtungsaufwand vereinfacht wird. Die maximale Entfernung zwischen zwei Teilnehmern beträgt 100 m.
Zur Netzwerkdiagnose können Protokolle wie LLDP oder SNMP genutzt werden.
