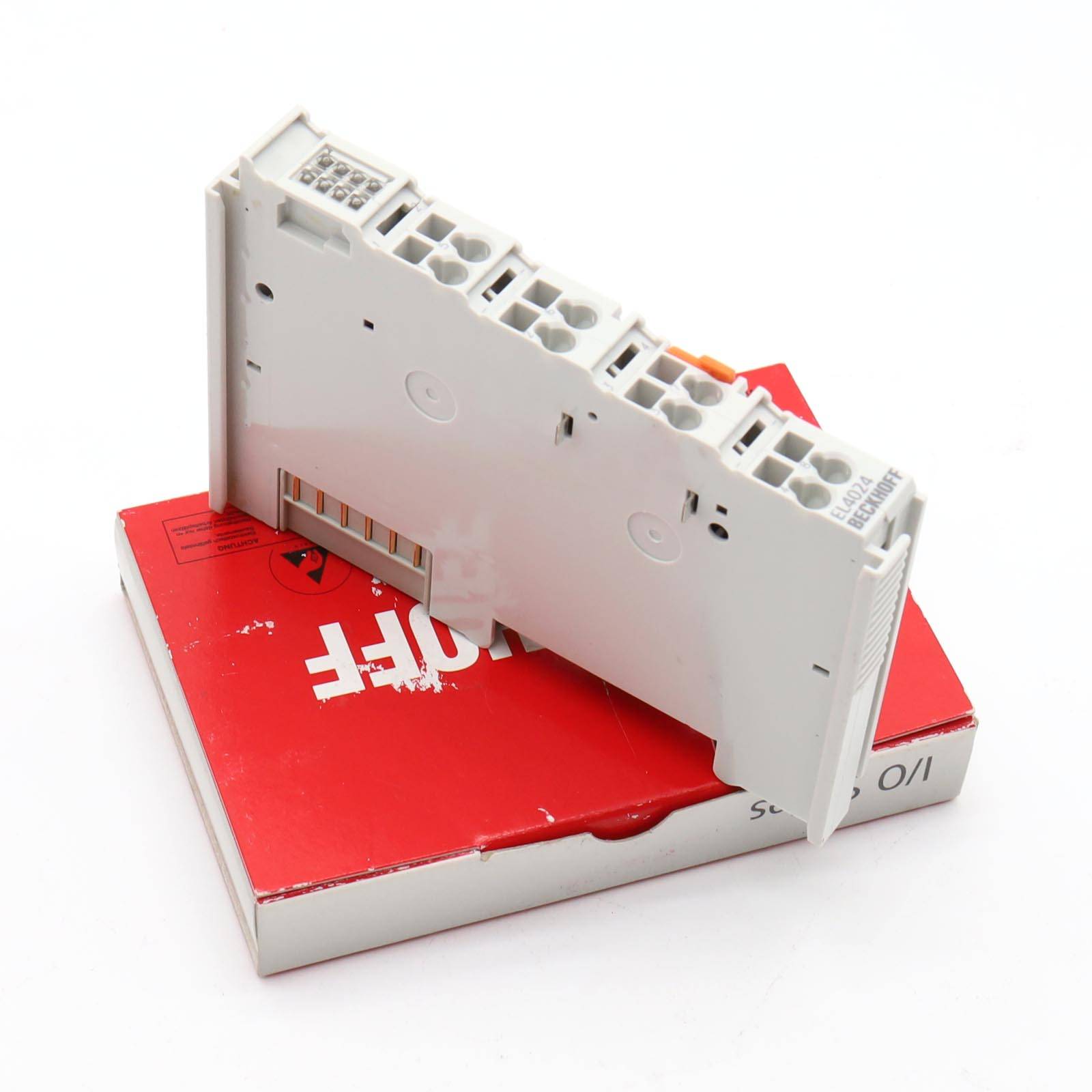

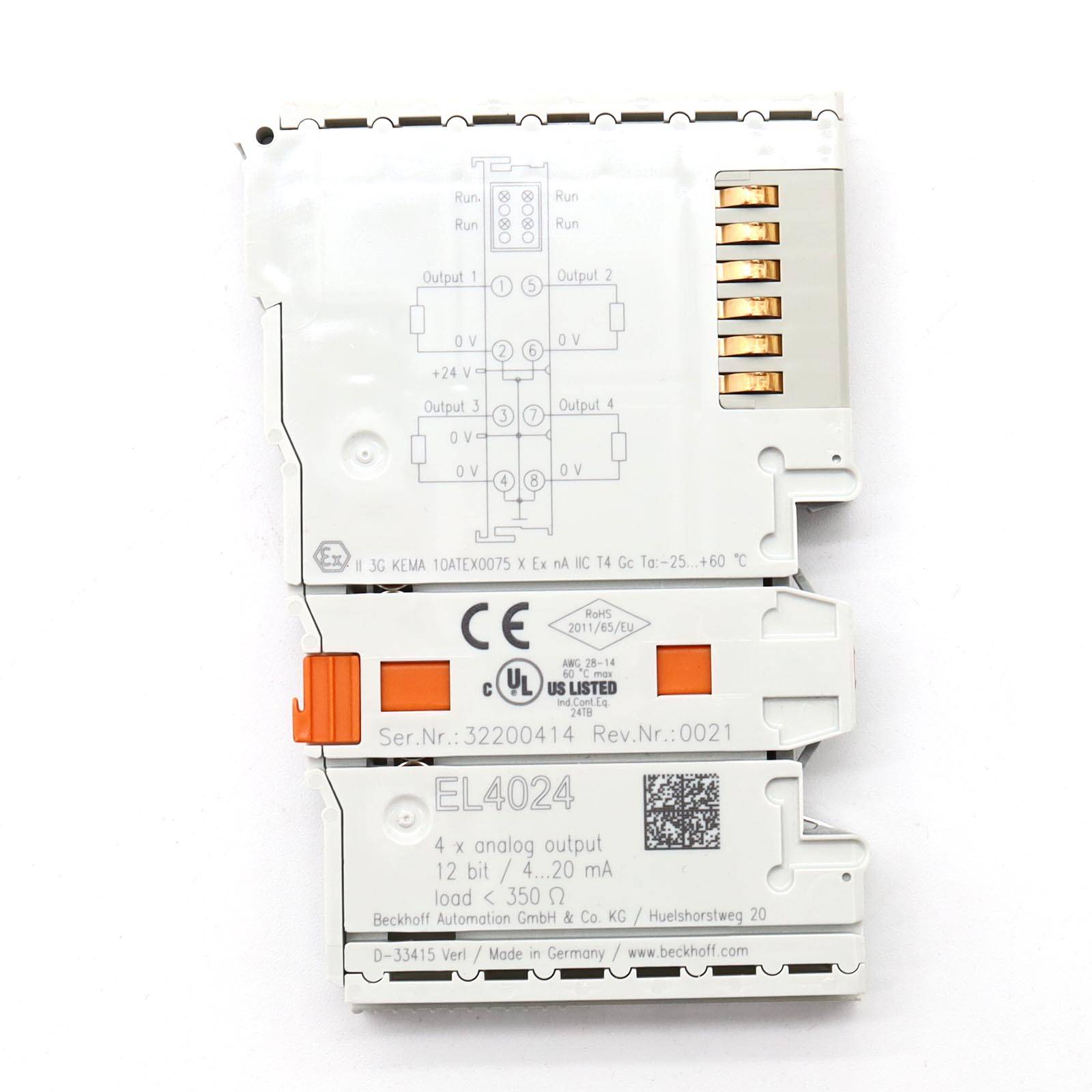

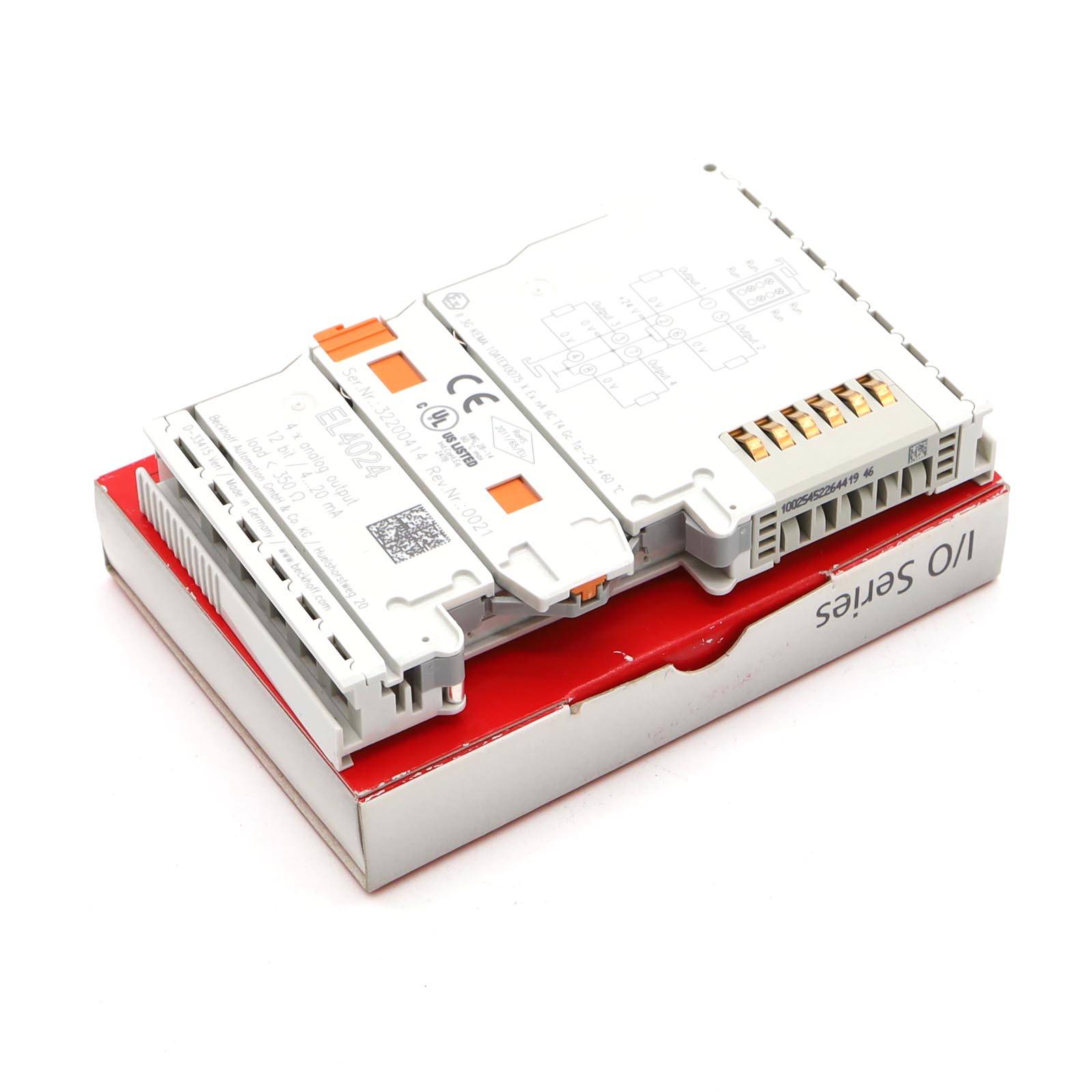

Beckhoff EL4024, EtherCAT-Klemme, 4-Kanal-Analog-Ausgang, Strom, 4…20 mA, 12 Bit
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
177,52 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL4024
- Anzahl Ausgänge: 4
- Spannungsversorgung: 24 V DC über Powerkontakte
- Signalstrom: 4…20 mA
- Distributed Clocks: ja
- Genauigkeit Distributed Clocks: << 1 µs
- Bürde: < 350 Ω (kurzschlussfest)
- Auflösung: 12 Bit
- Ausgabefehler: < 0,1 % (bezogen auf den Endwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Wandlungszeit: ~ 250 µs
- Stromaufnahme Powerkontakte: typ. 50 mA
- Stromaufnahme E-Bus: typ. 140 mA
- Breite im Prozessabbild: 4 x 16-Bit-AO-Output
- Besondere Eigenschaften: Watchdog optional: anwenderspezifischer Ausgabewert mit Rampe; Anwenderabgleich aktivierbar
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- Schutzart/Einbaulage: IP20/beliebig
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- UKCA
nicht relevant
Beschreibung
Die analoge Ausgangsklemme EL4024 erzeugt Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene gespeist. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial mit der Versorgung 24 V DC. Die Ausgangsstufen werden durch die 24-V-Versorgung gespeist. Die EL4024 hat vier Kanäle. Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an.
