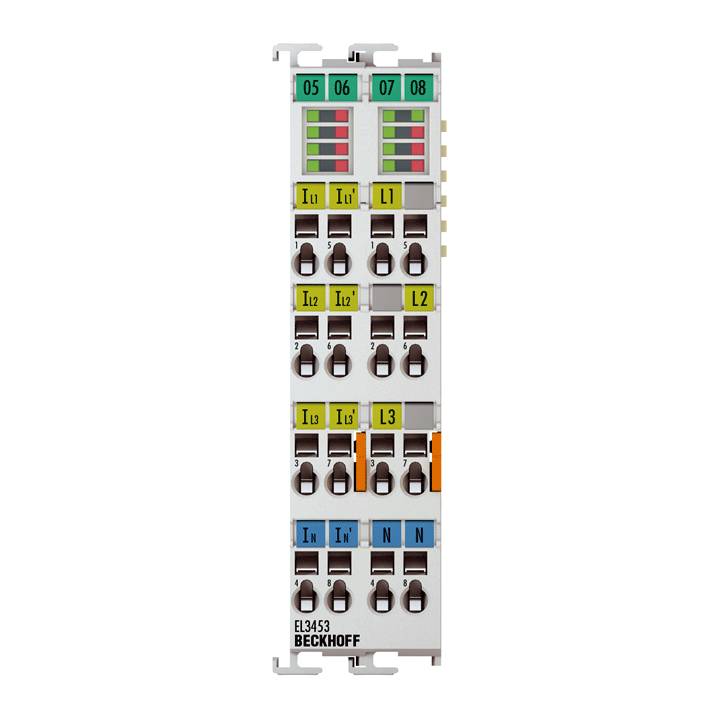

Beckhoff EL3453, EtherCAT-Klemme, 3-Kanal-Analog-Eingang, Leistungsmessung, 690 V AC, 0,1/1/5A, 24 Bit

Die EtherCAT-Leistungsmessklemme EL3453 besitzt Spannungseingänge für die direkte Überwachung leistungsstarker Generatoren bis max. 690 V AC, wie z. B. in der Windindustrie üblich. Ein vorgeschalteter Spannungswandler ist nicht erforderlich. Die vier Stromeingänge sind galvanisch voneinander getrennt und erlauben den Einsatz der Klemme in allen üblichen geerdeten Stromwandlerschaltungen wie 2- oder 3-Wandleranordnung in Stern- oder Dreieckschaltung inkl. Nullleiterstrommessung. Einfache Netzanalysen werden von der EL3453 bis zur 63. Harmonischen Oberschwingungsanalyse durchgeführt oder zur vereinfachten Diagnose im Power Quality Factor zusammengefasst. Der Oberschwingungsanteil kann wie alle Messwerte der Klemme über die Prozessdaten ausgelesen werden. Die EL3453 enthält das Feature „ExtendedRange“, bei dem den Anwendern der volle technische Messbereich zur Verfügung steht, der 130 % des angegebenen nominellen Messbereichs beträgt.

Zusätzlich verfügt die EL3453 über die optionale Möglichkeit per XFC-Technologie die Zeitpunkte des letzten Spannungs- und Stromnulldurchgangs an die Steuerung zu übermitteln. Dies kann beispielsweise dafür genutzt werden, um hierzu passend Schalthandlungen ausführen zu können.
