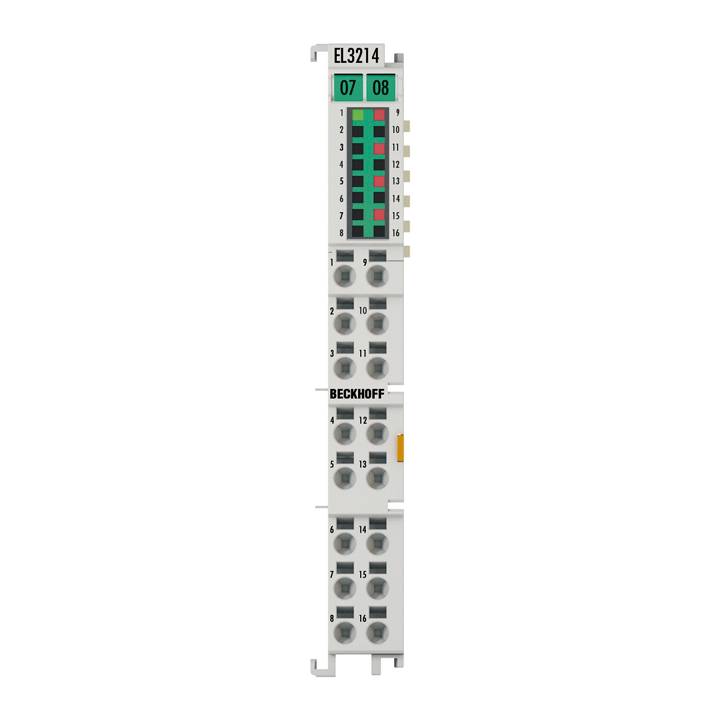

Beckhoff EL3214, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Temperatur, RTD (Pt100), 16 Bit, 3-Leiteranschluss
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Karton(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
141,66 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Karton(s) verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3214
- Anzahl Eingänge: 4
- Massebezug (Eingang): single-ended
- Spannungsversorgung: über den E-Bus
- Distributed Clocks: –
- Grenzfrequenz Eingangsfilter: typ. 1 kHz
- Sensorarten: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Widerstandsmessung (z. B. Poti-Anschluss, 10 Ω…4 kΩ), KTY-Sensoren (Typen siehe Dokumentation)
- Anschlusstechnik: 2-, 3-Leiter (Voreinstellung: 3-Leiter)
- Wandlungszeit: ca. 170 ms voreingestellt
- Messbereich: -200…+850 °C (Pt-Sensoren); -60…+250 °C (Ni-Sensoren)
- Messstrom: < 0,5 mA (lastabhängig)
- Temperaturbereich: -200…+850 °C (Pt-Sensoren); -60…+250 °C (Ni-Sensoren)
- Auflösung: 0,1 °C pro Digit
- Messfehler/Unsicherheit: < ±0,5 °C bei Pt-Sensoren, 4 x 3-Leiteranschluss
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 140 mA
- Stromaufnahme Powerkontakte: –
- Besondere Eigenschaften: digitaler Filter integriert, Grenzwertüberwachung, Anschlusstechnik einstellbar
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, UL, DNV
- Typ
EL3214
- Anzahl analoge Eingänge max.
4
- Herst.-Teilenr.
EL3214
- Schnittstellen
EtherCAT
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3214 erlaubt den direkten Anschluss von vier Widerstandssensoren in 3-Leitertechnik auf 12 mm Breite (High Density Gehäuse). Der gemessene Widerstandswert kann entweder direkt in Ohm ausgegeben oder in eine Temperatur transformiert werden. Ist die Temperatur am Messort von Interesse, kann in der Klemme die Umrechnung von Widerstand zu Temperatur nach verschiedenen Sensorkennlinien (Pt100, Pt1000, NI120, NI1000, KTY-Typen u. a.) erfolgen. Die EL3214 kann Sensoren in 2- und 3-Leitertechnik betreiben. Die EtherCAT-Klemmen zeigen ihre Messfähigkeit durch Leuchtdioden und Status-Bits im EtherCAT-Prozessabbild an.
