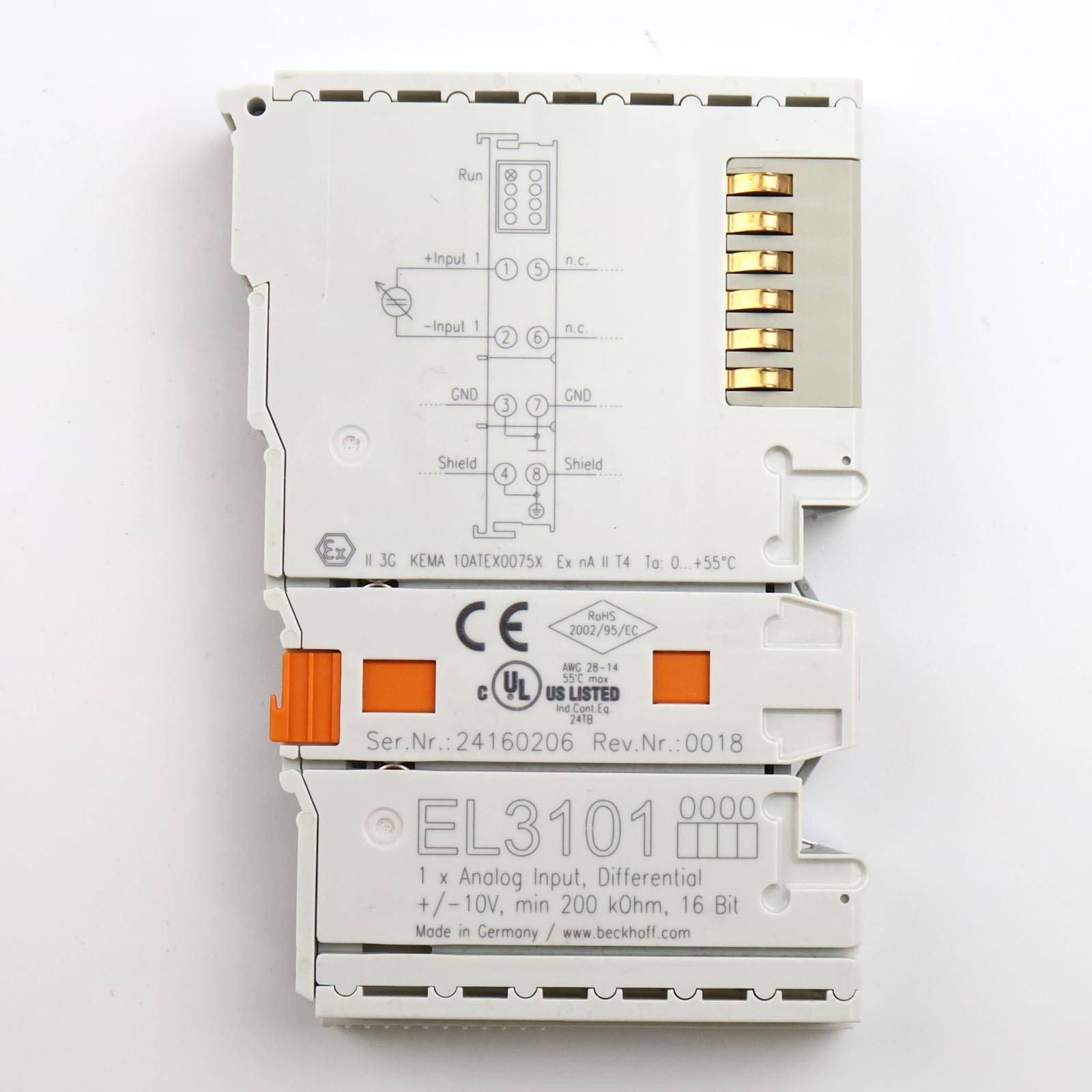

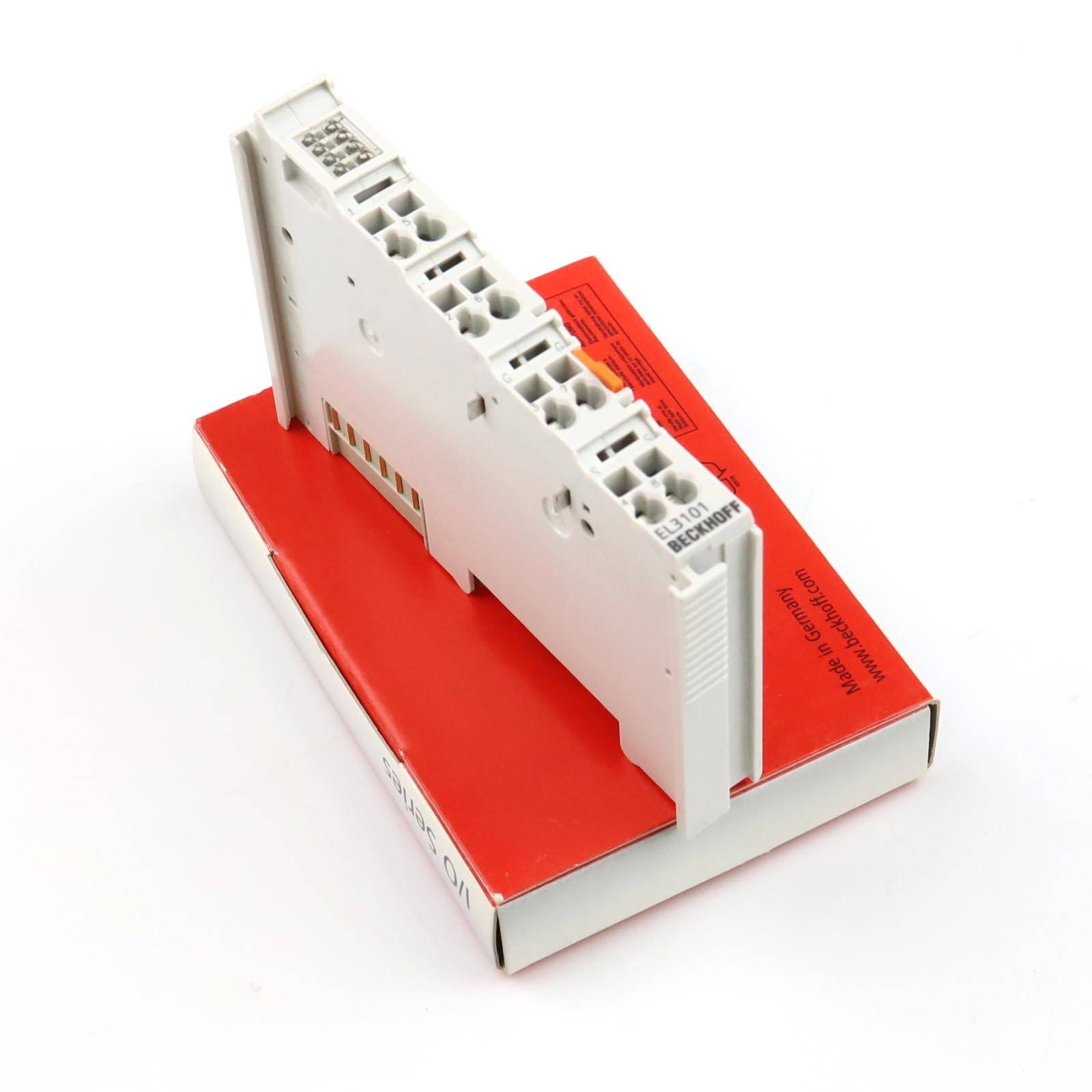

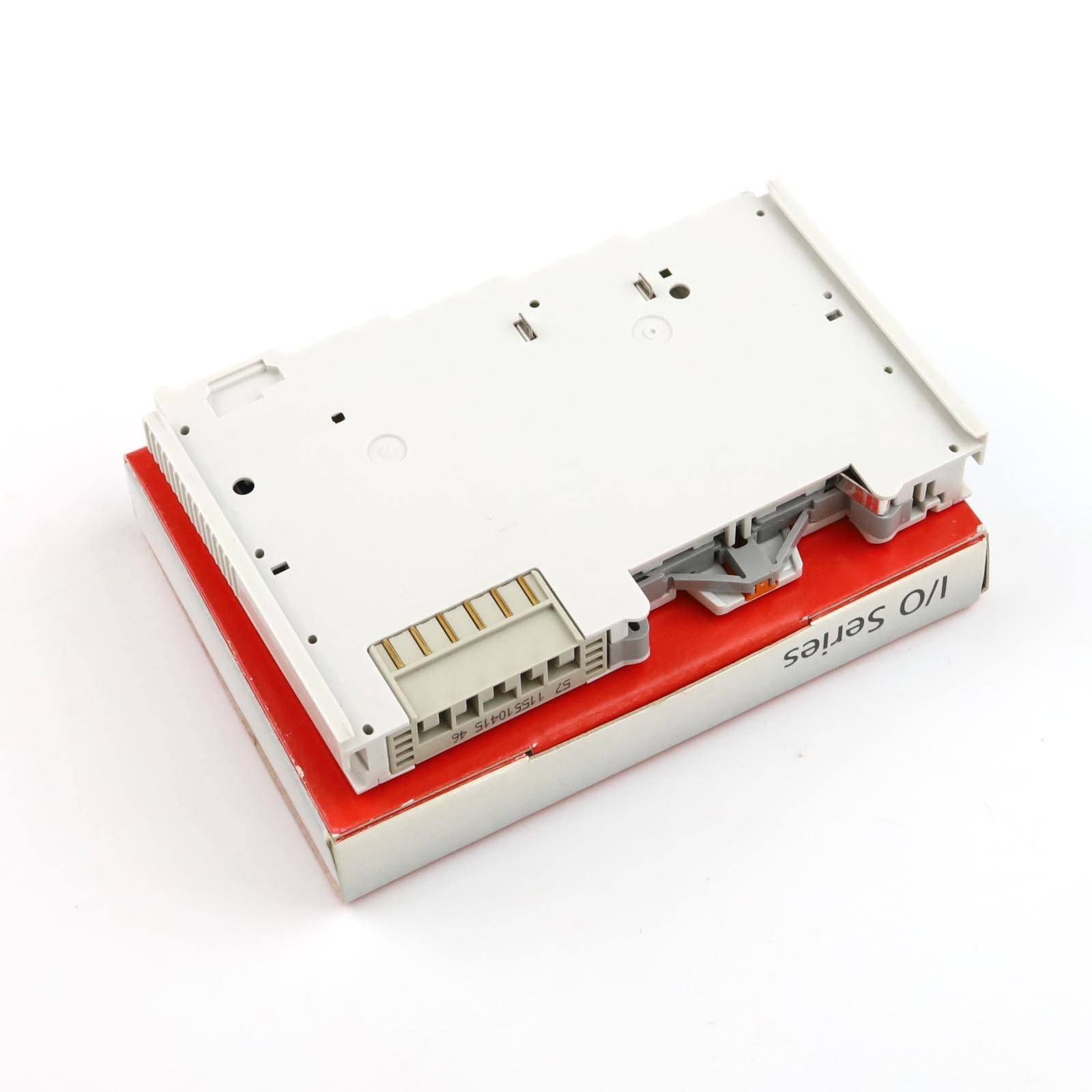

Beckhoff EL3101, EtherCAT-Klemme, 1-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell
Hst.-Teile-Nr.:
Bestell-Nr.:
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
469,26 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3101
- Anzahl Eingänge: 1 (differentiell)
- Spannungsversorgung: über den E-Bus
- Signalspannung: -10…+10 V
- Oversampling-Faktor: –
- Eingangssignal Bandbreite: –
- Distributed Clocks: ja
- Genauigkeit Distributed Clocks: << 1 µs
- Innenwiderstand: > 200 kΩ
- Grenzfrequenz Eingangsfilter: 5 kHz
- Gleichtaktspannung UCM: max. 35 V (bezogen auf internes GND)
- Wandlungszeit: ~ 40 µs
- Auflösung: 16 Bit (inkl. Vorzeichen)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 130 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: Inputs: 4 Byte
- Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, Messwertdarstellung umschaltbar, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL3101
- Herst.-Teilenr.
EL3101
- UKCA
nicht relevant
Beschreibung
Die analoge Eingangsklemme EL3101 verarbeitet Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
