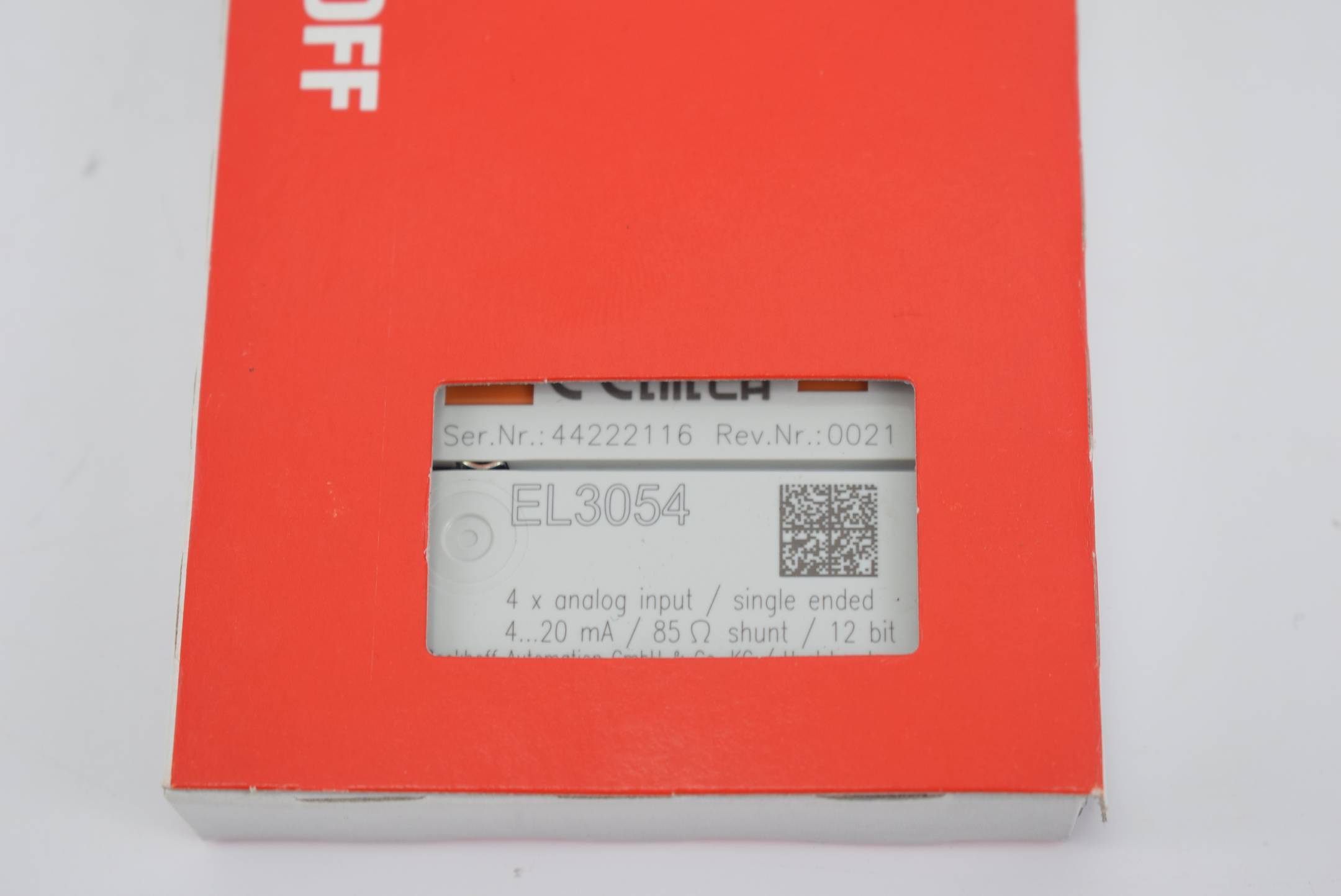

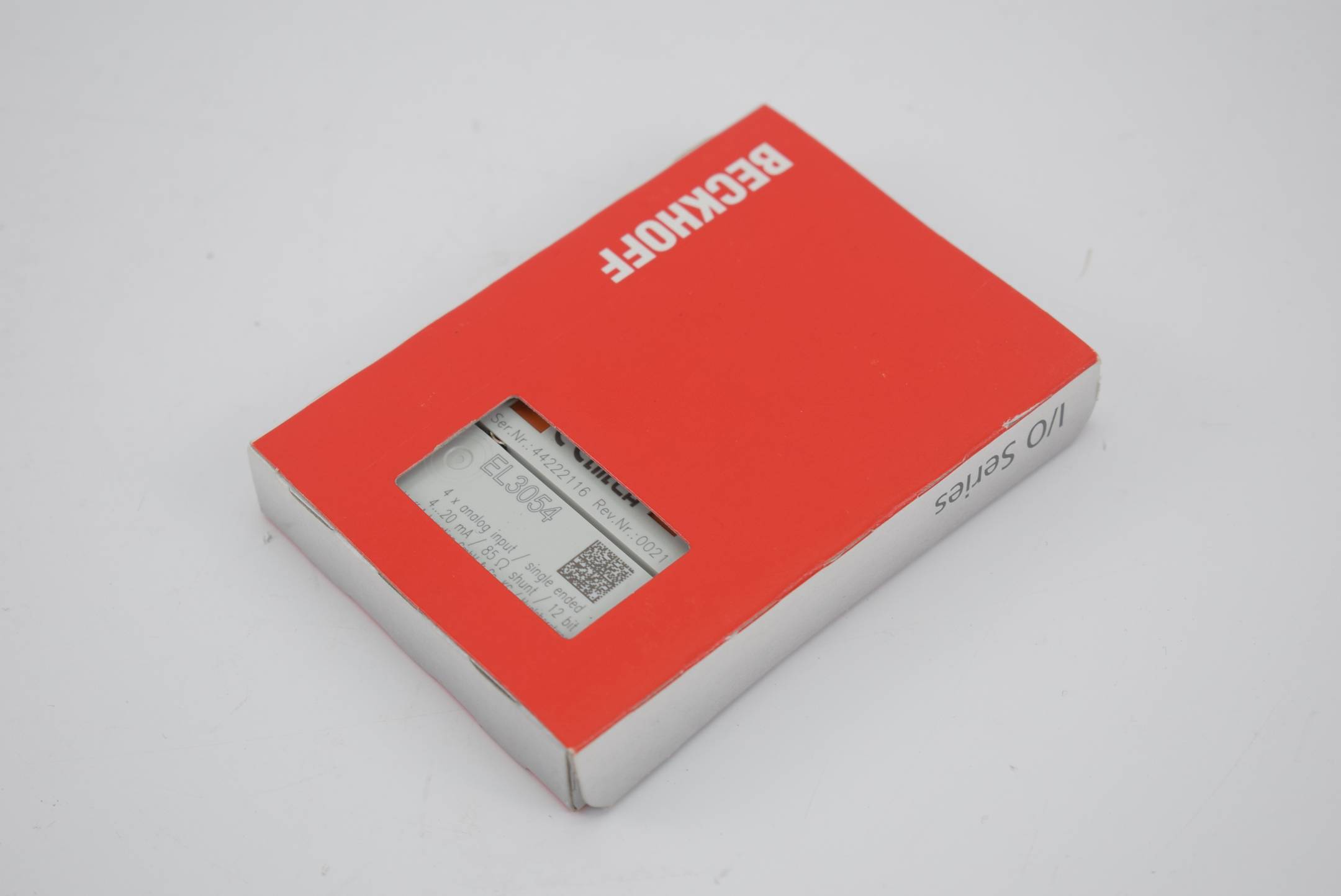

Beckhoff EL3054, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, single-ended
Hst.-Teile-Nr.:
Bestell-Nr.:
24 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
192,90 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3054
- Anzahl Eingänge: 4 (single-ended)
- Signalstrom: 4…20 mA
- Distributed Clocks: –
- Innenwiderstand: typ. 85 Ω
- Grenzfrequenz Eingangsfilter: 1 kHz
- Spannungsfestigkeit: max. 30 V
- Wandlungszeit: 0,625 ms voreingestellt, konfigurierbar, multiplex
- Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 130 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: Inputs: 16 Byte
- Konfiguration: keine Adress- oder Konfigurationseinstellung erforderlich
- Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Anzahl analoge Eingänge
4
- Anzahl analoge Eingänge max.
4
- Schnittstellen
EtherCAT
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3054 verarbeitet Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangselektronik ist unabhängig von der Versorgungsspannung der Powerkontakte. Bei der EL3054 mit vier Eingängen ist der 24-V-Powerkontakt auf die Klemme geführt, um den Anschluss von nicht fremd versorgten Sensoren in 2-Leiter-Technik zu ermöglichen. Die Powerkontakte sind durchverbunden. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt. Die Error-LEDs signalisieren Überlastung und Drahtbruch.
