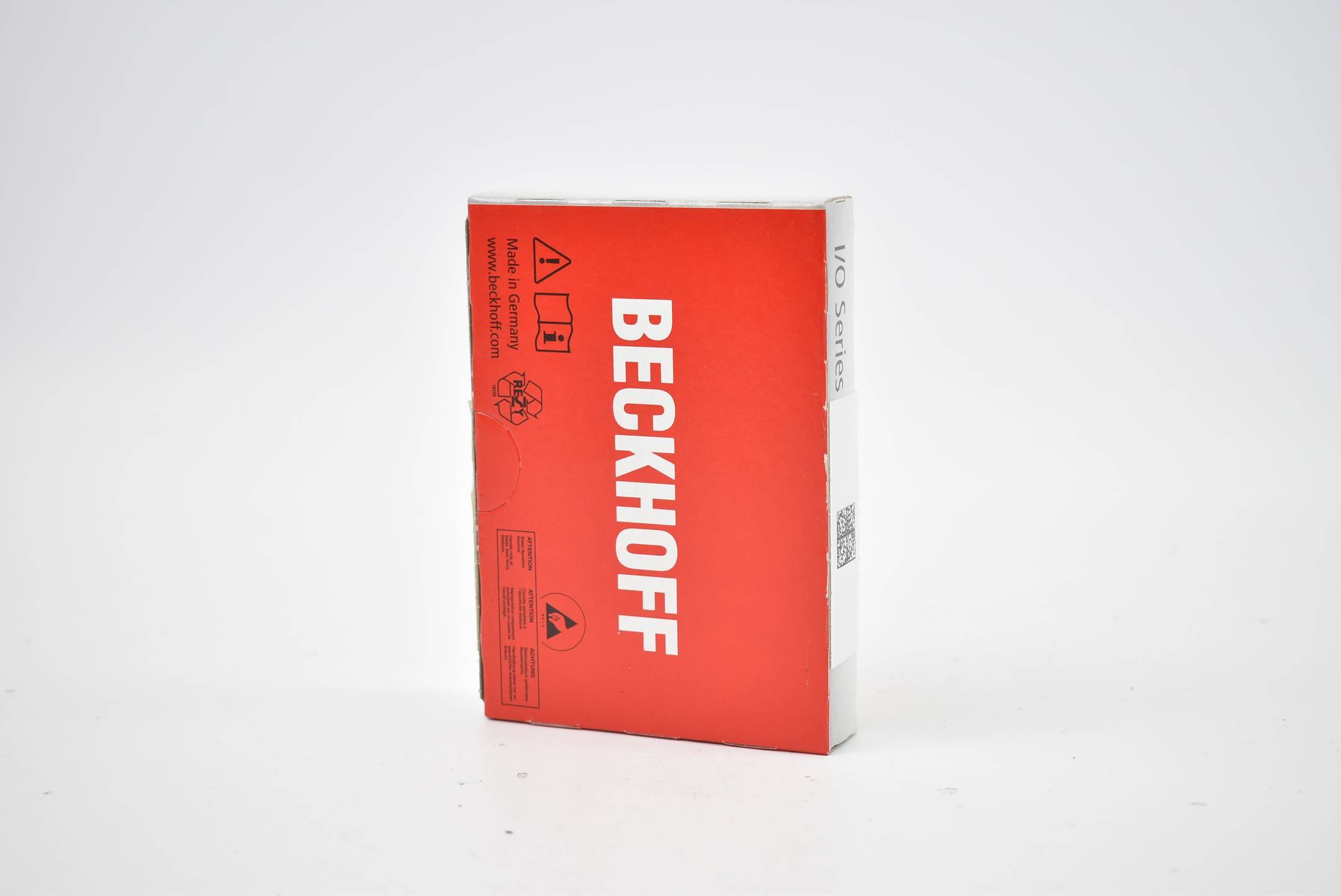

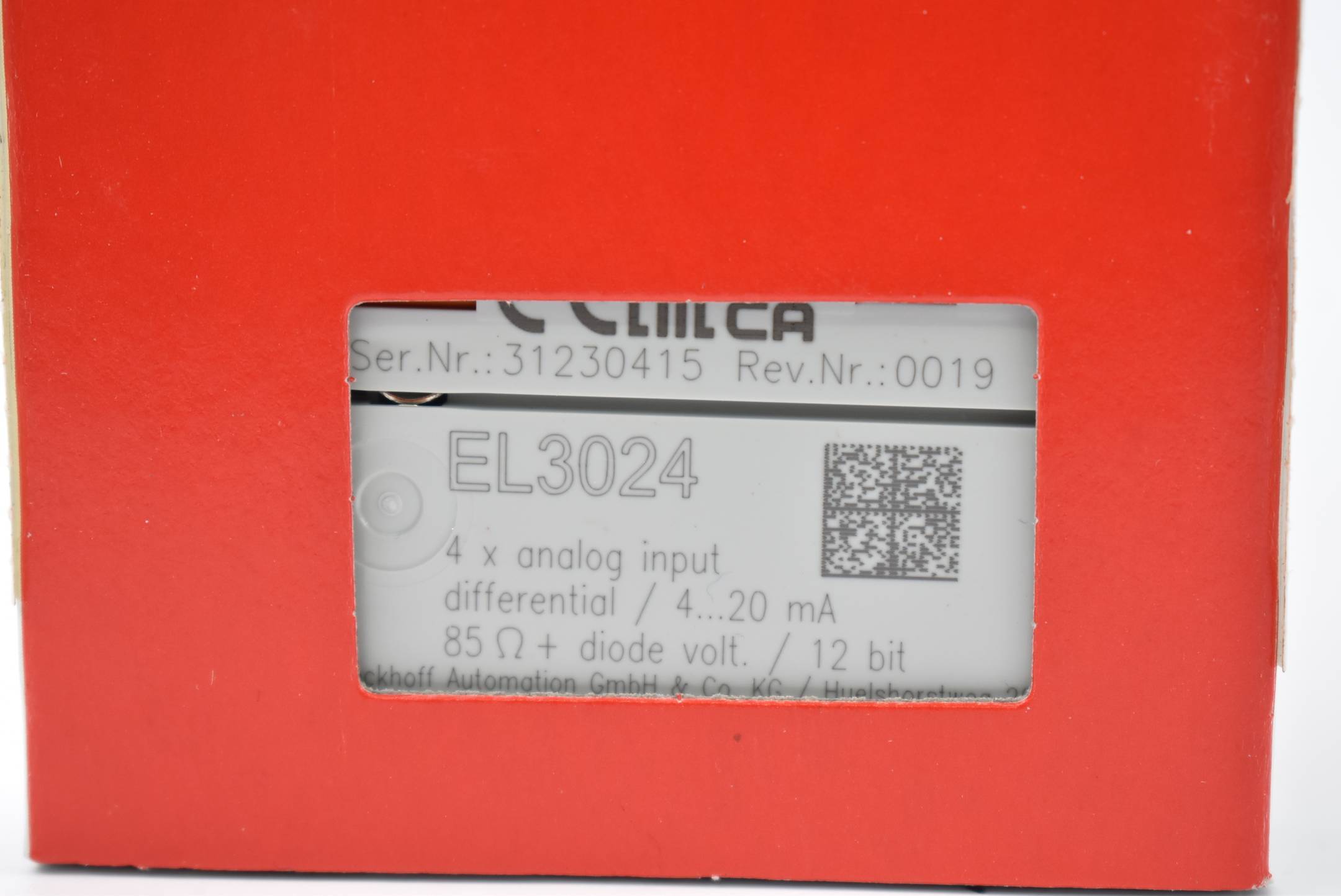

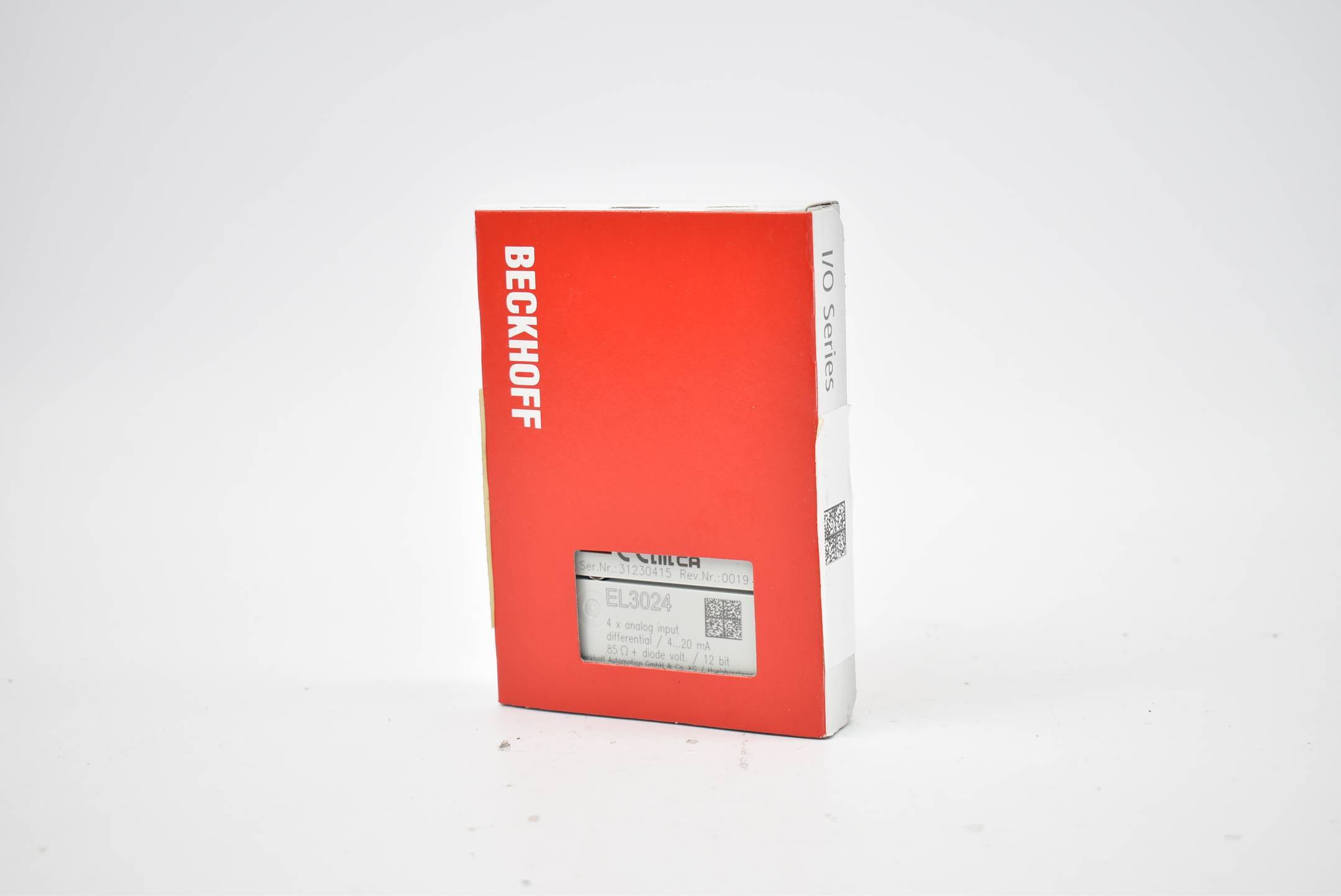

Beckhoff EL3024, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, differentiell
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
227,78 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3024
- Anzahl Eingänge: 4 (differentiell)
- Spannungsversorgung: über den E-Bus
- Signalstrom: 4…20 mA
- Distributed Clocks: –
- Innenwiderstand: typ. 85 Ω + Diodenspannung
- Grenzfrequenz Eingangsfilter: 1 kHz
- Gleichtaktspannung UCM: max. 10 V
- Wandlungszeit: 0,625 ms voreingestellt, konfigurierbar, multiplex
- Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Überspannungsfestigkeit: 35 V DC
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 130 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: Inputs: 16 Byte
- Konfiguration: keine Adress- oder Konfigurationseinstellung
- Besondere Eigenschaften: Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL3024
- Herst.-Teilenr.
EL3024
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3024 verarbeitet Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle der EtherCAT-Klemmen sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die EL3024 vereint vier Kanäle in einem Gehäuse. Leitungsbruch und Überlastung werden erkannt und der Klemmenstatus über den E-Bus zur Steuerung weitergeleitet. Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an. Überlastung und Drahtbruch signalisieren Error-LEDs.
