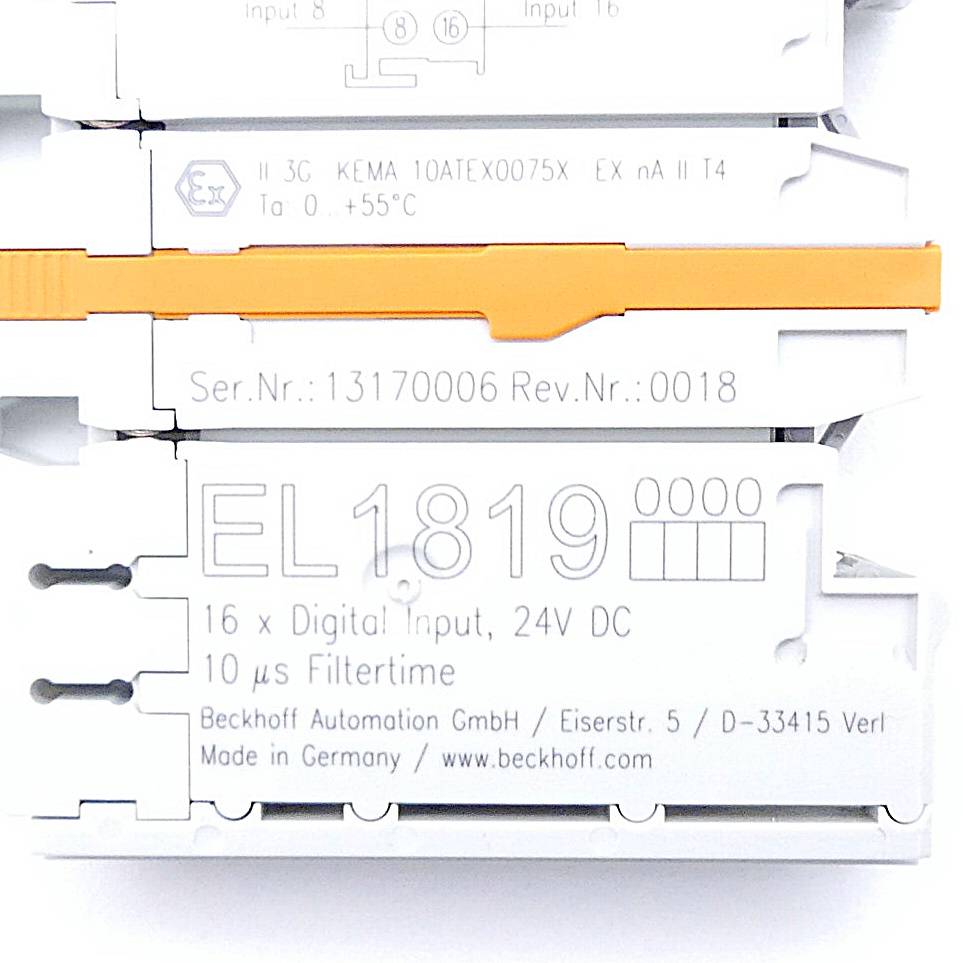

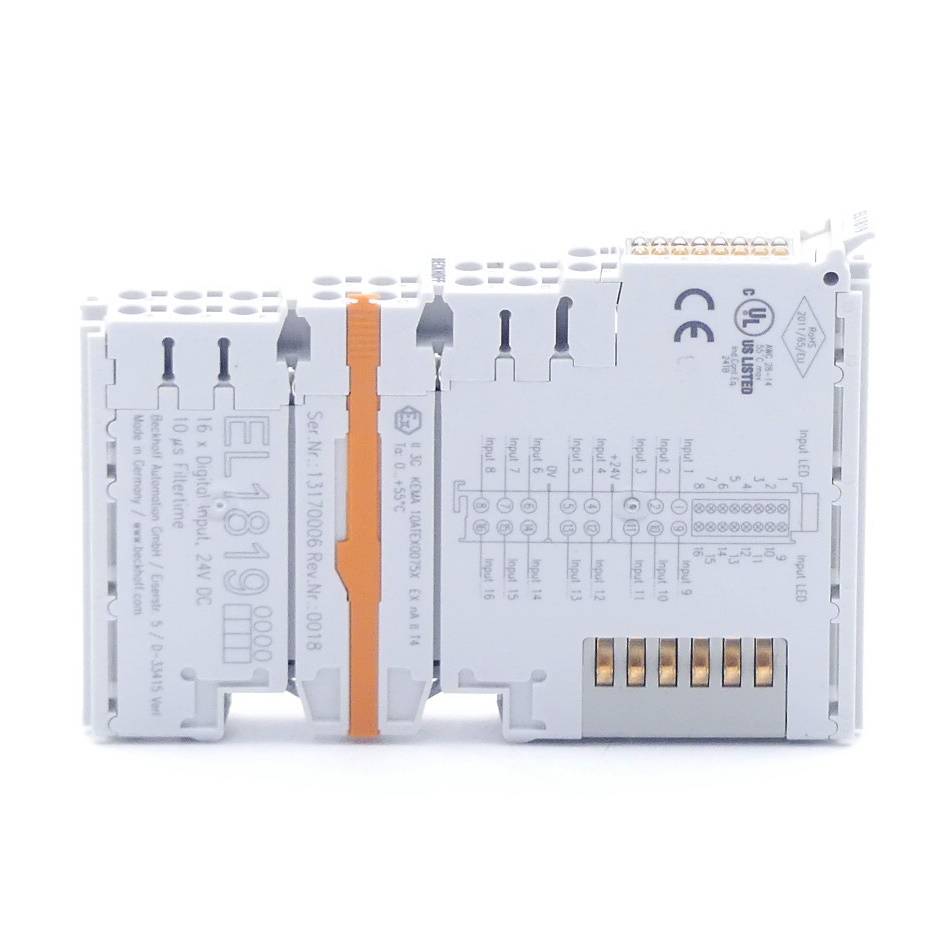

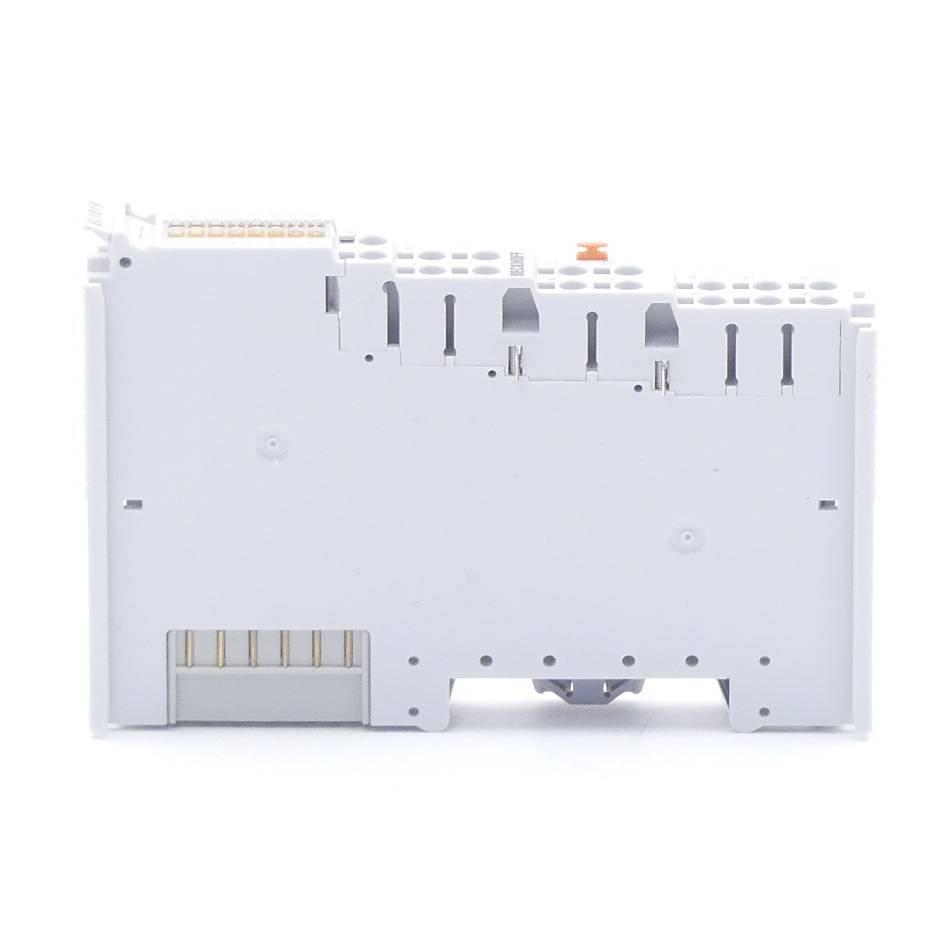

Beckhoff EL1819, EtherCAT-Klemme, 16-Kanal-Digital-Eingang, 24V DC, 10 µs
Hst.-Teile-Nr.:
Bestell-Nr.:
8 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
82,82 €
zzgl. MwSt.
& Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EL1819
- Anschlusstechnik: 1-Leiter
- Spezifikation: EN 61131-2, Typ 1/3
- Anzahl Eingänge: 16
- Nennspannung: 24 V DC (-15 %/+20 %)
- Signalspannung „0“: -3…+5 V (EN 61131-2, Typ 1/3)
- Signalspannung „1“: 11…30 V (EN 61131-2, Typ 3)
- Eingangsstrom: typ. 3 mA (EN 61131-2, Typ 3)
- Eingangsfilter: typ. 10 µs
- Distributed Clocks: –
- Stromaufnahme Powerkontakte: typ. 4 mA + Last
- Stromaufnahme E-Bus: typ. 100 mA
- Potenzialtrennung: 500 V (E-Bus/Feldspannung)
- Konfiguration: keine Adress- oder Konfigurationseinstellung
- Besondere Eigenschaften: Standardklemme mit hoher Kanalanzahl für schnelle 24-V-DC-Flanken, Direktstecktechnik
- Gewicht: ca. 65 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig (siehe Dokumentation)
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL1819
- Herst.-Teilenr.
EL1819
- UKCA
Ja
Beschreibung

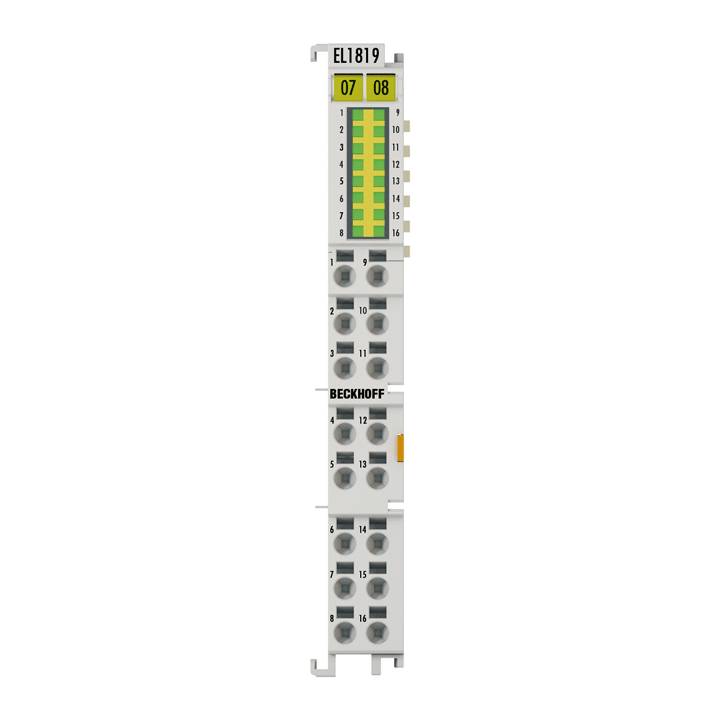

Die digitale Eingangsklemme EL1819 erfasst binäre 24-V-Steuersignale aus der Prozessebene und transportiert sie galvanisch getrennt zum übergeordneten Automatisierungsgerät. Die EtherCAT-Klemme enthält sechzehn Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Die Powerkontakte sind durchverbunden. Bei der EL1819 ist die Bezugsmasse aller Eingänge der 0‑V-Powerkontakt.
Besondere Eigenschaften:
• Eingangsspezifikation Typ 1/3
• geringe Verzögerung durch schnellen 10-µs-Eingangsfilter
• einsetzbar z. B. für induktive oder kapazitive Sensoren
• werkzeugloser Anschluss durch Direktstecktechnik bei eindrähtigen Leitern
• platzsparender Einsatz im Schaltschrank
• direkter Anschluss von mehrkanaliger Sensorik in 1-Leiteranschlusstechnik auf kleinstem Raum
• erhöhte Packungsdichte mit 16 Anschlusspunkten im Gehäuse einer 12-mm-Reihenklemme
