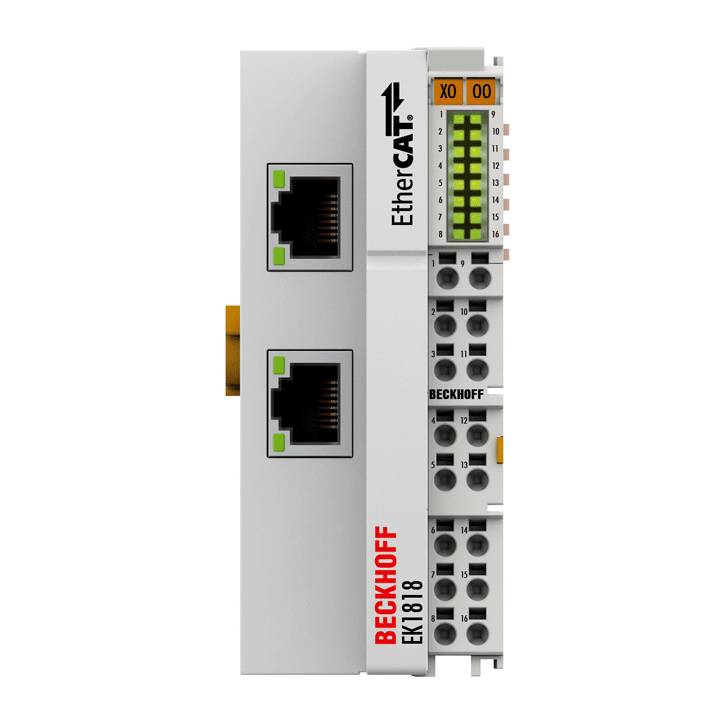

Beckhoff EK1818, EtherCAT-Koppler mit integrierten digitalen Ein-/AusgängenVorzugstyp
Hst.-Teile-Nr.:
Bestell-Nr.:
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
179,03 €
2
1% = 1,78 €
177,25 €
3
2% = 3,58 €
175,45 €
5
3% = 5,37 €
173,66 €
10
4% = 7,17 €
171,86 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (179,03 € / Stück)
179,03 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EK1818
- Aufgabe im EtherCAT-System: Ankopplung von EtherCAT-Klemmen (ELxxxx) an 100BASE-TX-EtherCAT-Netze
- Übertragungsmedium: Ethernet/EtherCAT-Kabel (min. Cat.5), geschirmt
- Länge zwischen Stationen: max. 100 m (100BASE-TX)
- Anzahl EtherCAT-Klemmen: bis zu 65.534
- Protokoll: EtherCAT
- Durchlaufverzögerung: ca. 1 µs
- Übertragungsraten: 100 MBit/s
- Businterface: 2 x RJ45
- Nennspannung: 24 V DC (-15 %/+20 %)
- Stromversorgung E-Bus: 1000 mA
- Stromaufnahme aus UP: 40 mA + Last
- Stromaufnahme aus US: 100 mA + (∑ E-Bus-Strom/4)
- Anzahl Eingänge: 8
- Spezifikation: EN 61131-2, Typ 1/3
- Signalspannung „0“: -3…+5 V (EN 61131-2, Typ 1/3)
- Signalspannung „1“: 11…30 V (EN 61131-2, Typ 3)
- Eingangsfilter: 3 ms
- Eingangsstrom: typ. 3 mA (EN 61131-2, Typ 3)
- Anzahl Ausgänge: 4
- Lastart: ohmsch, induktiv, Lampenlast
- Ausgangsstrom max.: 0,5 A (kurzschlussfest) je Kanal
- Kurzschlussstrom: typ. < 2 A
- Verpolungsschutz: ja
- Abschaltenergie (ind.) max.: < 150 mJ/Kanal
- Schaltzeiten: TON: typ. 60 µs, TOFF: typ. 300 µs
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet),
- 500 V (E-Bus/Feldspannung)
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, UL
- Typ
EK1818
- Herst.-Teilenr.
EK1818
- UKCA
Ja
Beschreibung
Der EtherCAT-Koppler EK1818 ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den EtherCAT-Klemmen. Zusätzlich sind acht digitale Eingänge und vier digitale Ausgänge integriert. Die daraus resultierende Bauform bietet sich insbesondere für Anwendungen mit geringer I/O-Anzahl an. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX- auf die E-Bus-Signaldarstellung um. Eine Station besteht aus einem Koppler und einer beliebigen Anzahl von EtherCAT-Klemmen, die automatisch erkannt und einzeln im Prozessabbild dargestellt werden.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• 8 digitale Eingänge und 4 digitale Ausgänge
• Anzahl der EtherCAT-Klemmen im Gesamtsystem: bis zu 65.535
Der EK1818 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten EtherCAT-Klemmen mit dem benötigten Strom zur Kommunikation versorgt. Maximal kann der Koppler 5 V und 1 A liefern. Wird mehr Strom benötigt, sind Einspeiseklemmen, wie z. B. die EL9410, zu integrieren. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• 8 digitale Eingänge und 4 digitale Ausgänge
• Anzahl der EtherCAT-Klemmen im Gesamtsystem: bis zu 65.535
Der EK1818 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten EtherCAT-Klemmen mit dem benötigten Strom zur Kommunikation versorgt. Maximal kann der Koppler 5 V und 1 A liefern. Wird mehr Strom benötigt, sind Einspeiseklemmen, wie z. B. die EL9410, zu integrieren. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet.
