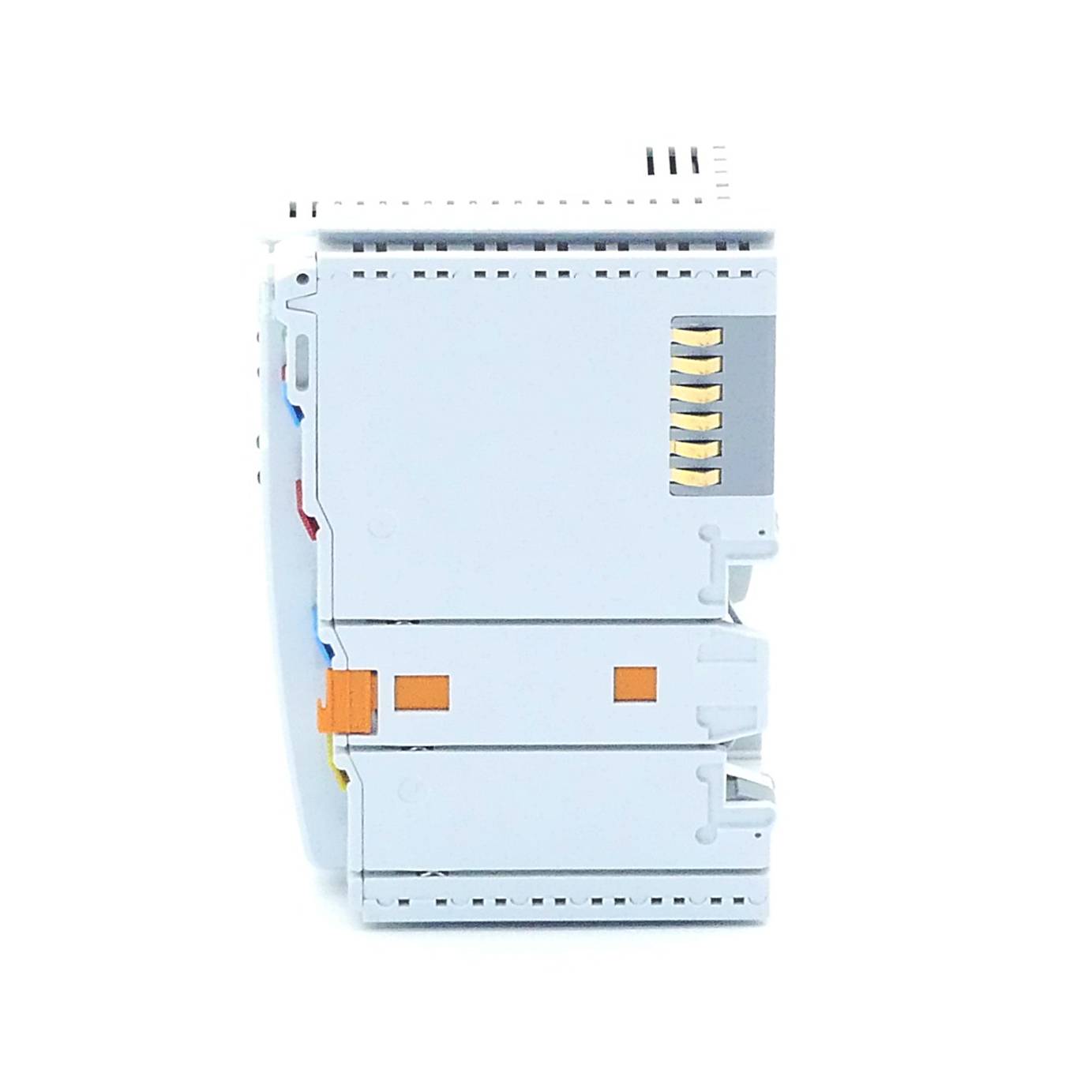

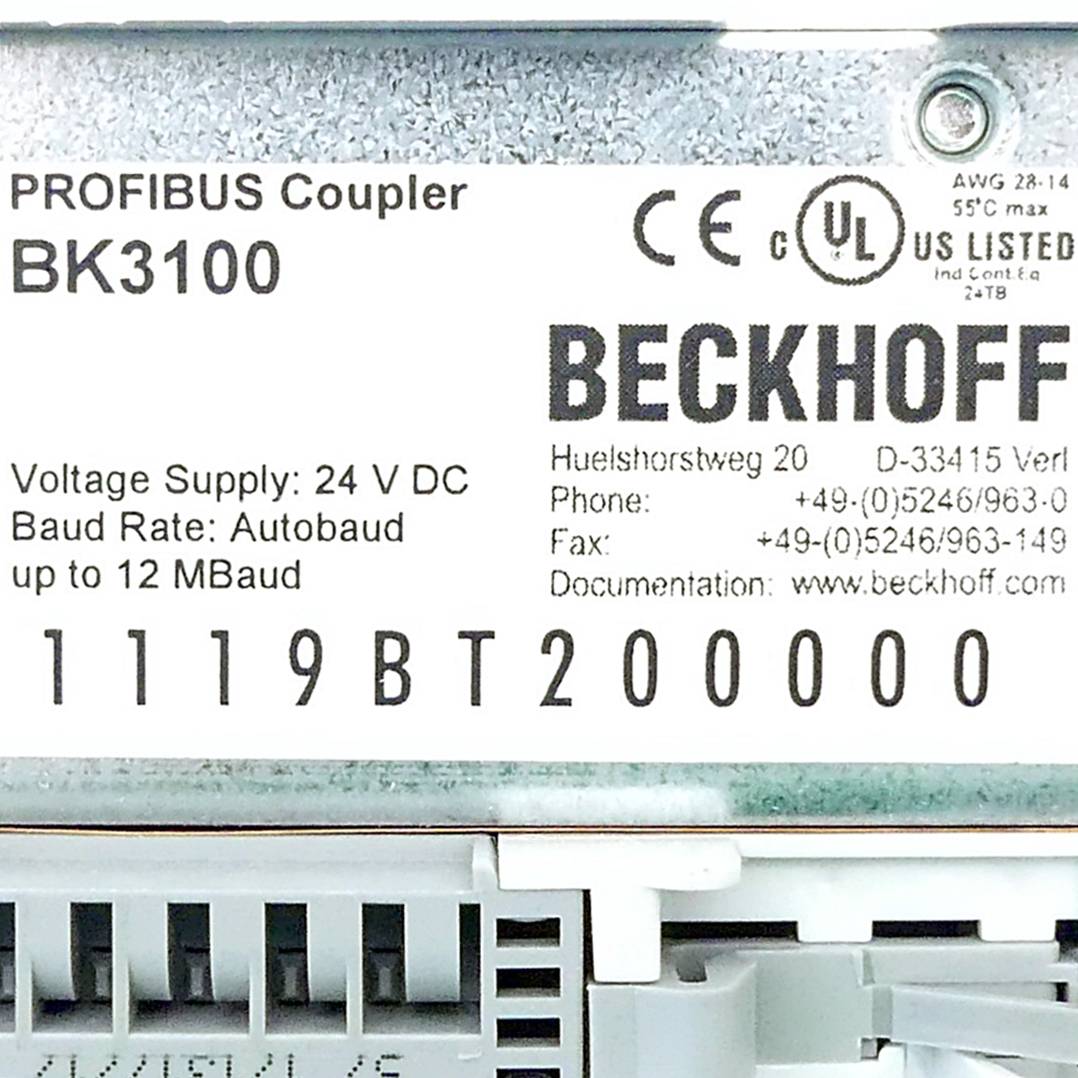

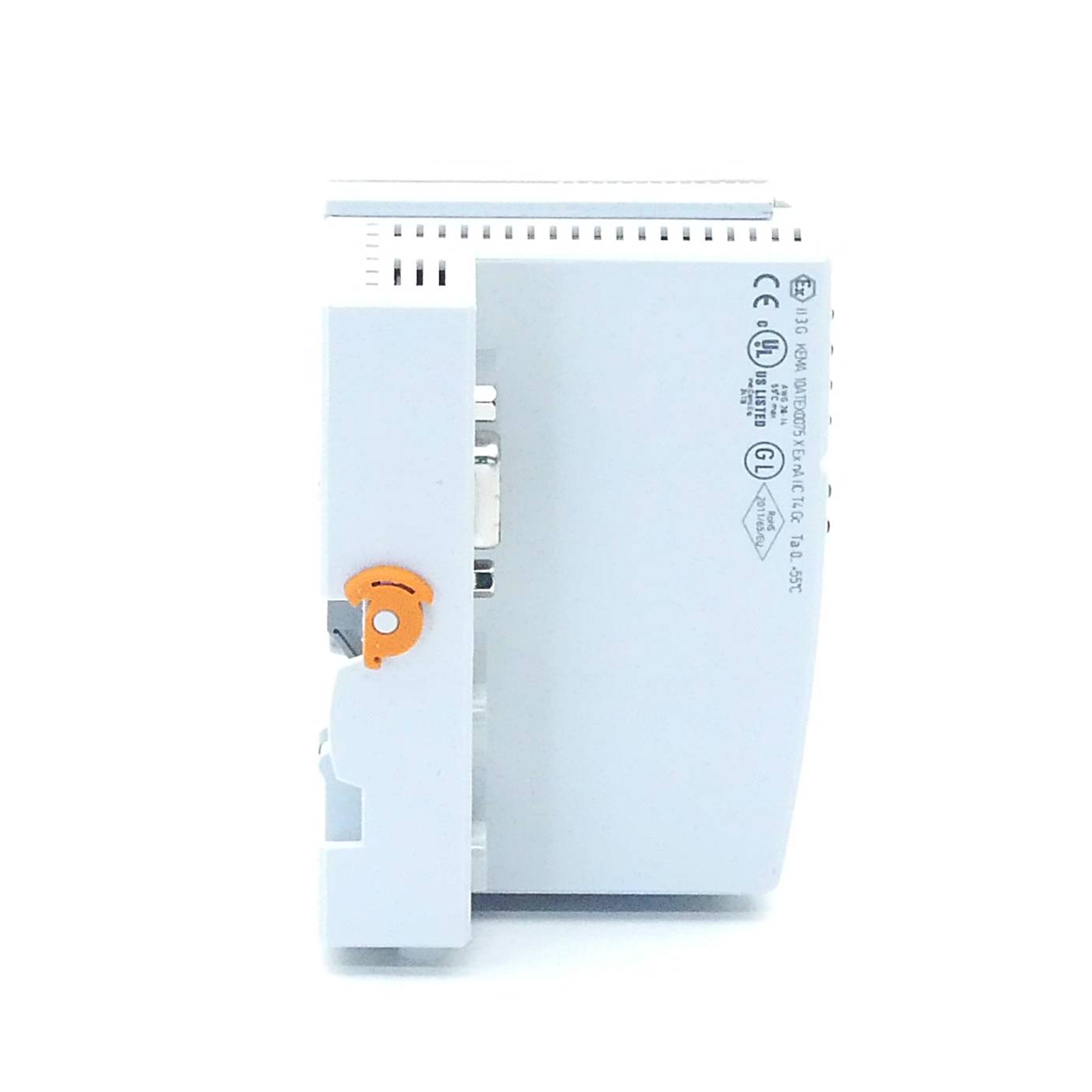

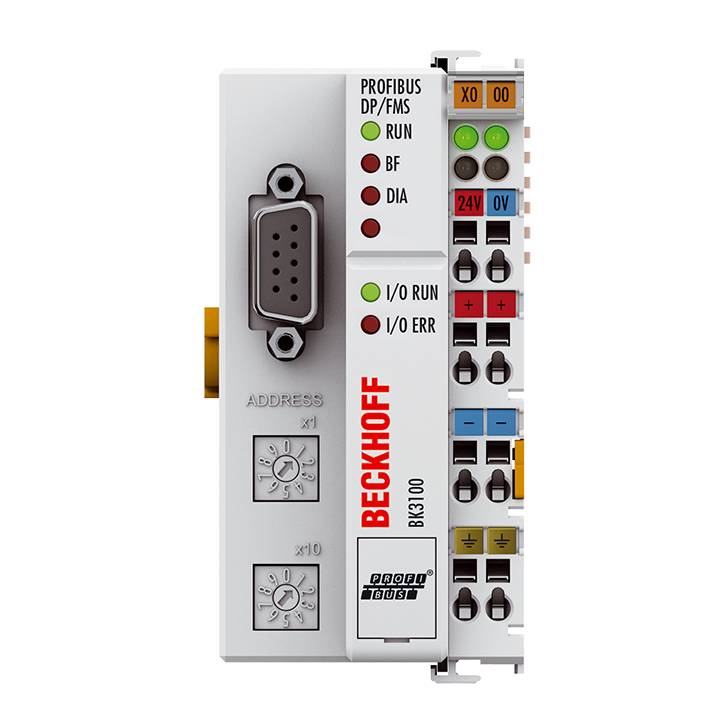

Beckhoff BK3100, PROFIBUS-Buskoppler
Hst.-Teile-Nr.:
Bestell-Nr.:
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
328,22 €
2
1% = 3,27 €
324,95 €
3
2% = 6,56 €
321,66 €
5
3% = 9,84 €
318,38 €
10
4% = 13,13 €
315,09 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (328,22 € / Stück)
328,22 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - BK3100
- Anzahl Busklemmen: 64
- Max. Byte-Anzahl Feldbus: 64-Byte-Input und 64-Byte-Output (DP- u. FMS-Betrieb), 128-Byte-Input und 128-Byte-Output (nur DP-Betrieb)
- Digitale Peripheriesignale: 512 Inputs/Outputs
- Analoge Peripheriesignale: 64 Inputs/Outputs (nur DP-Betrieb)
- Konfiguration: über KS2000 oder die Steuerung
- Übertragungsraten: automatische Erkennung bis max. 12 MBaud
- Businterface: 1 x D-Sub-Stecker, 9-polig mit Schirmung
- Übertragungsmedium: abgeschirmtes Kupferkabel 2 x 0,25 mm²
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
- Einschaltstrom: 2,5 x Dauerstrom
- Empfohlene Vorsicherung: ≤ 10 A
- Stromversorgung K-Bus: 1750 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Feldbus)
- Gewicht: ca. 170 g
- Betriebstemperatur: 0…55 °C
- Lagertemperatur: -25…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, DNV
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- Typ
BK3100
- Herst.-Teilenr.
BK3100
- Module max.
64
- Schnittstellen
PROFIBUS
- UKCA
Ja
Beschreibung
Der Buskoppler BK3100 verbindet das Bussystem PROFIBUS mit den modular erweiterbaren elektronischen Reihenklemmen. Eine Einheit besteht aus einem Buskoppler, einer beliebigen Anzahl von 1 bis 64 Klemmen und einer Busendklemme.
Der Buskoppler erkennt die angeschlossenen Klemmen und erstellt automatisch die Zuordnung der Ein-/Ausgänge zu den Bytes des Prozessabbildes. Das erste Ein-/Ausgangssignal wird, von links beginnend, in das erste Bit eines Bytes (LSB) eingesetzt. Weitere Signale reiht der Buskoppler in dem Byte an. Eine klare Trennung von Ein- und Ausgängen wird eingehalten. Ist die Anzahl der Ein- oder Ausgänge größer als 8 Bit, beginnt der Buskoppler automatisch ein weiteres Byte.
Die Beckhoff GSD- und Typ-Dateien zu den Buskopplern unterstützen die Optionen der Busklemmen, indem sie in die entsprechende Masterkonfigurationssoftware geladen werden und die Projektierung erleichtern. Mittels der GSD- und Typ-Dateien lassen sich verschiedene Konfigurationen und Parameter für die Buskoppler auswählen.
Der Buskoppler erkennt die angeschlossenen Klemmen und erstellt automatisch die Zuordnung der Ein-/Ausgänge zu den Bytes des Prozessabbildes. Das erste Ein-/Ausgangssignal wird, von links beginnend, in das erste Bit eines Bytes (LSB) eingesetzt. Weitere Signale reiht der Buskoppler in dem Byte an. Eine klare Trennung von Ein- und Ausgängen wird eingehalten. Ist die Anzahl der Ein- oder Ausgänge größer als 8 Bit, beginnt der Buskoppler automatisch ein weiteres Byte.
Die Beckhoff GSD- und Typ-Dateien zu den Buskopplern unterstützen die Optionen der Busklemmen, indem sie in die entsprechende Masterkonfigurationssoftware geladen werden und die Projektierung erleichtern. Mittels der GSD- und Typ-Dateien lassen sich verschiedene Konfigurationen und Parameter für die Buskoppler auswählen.
