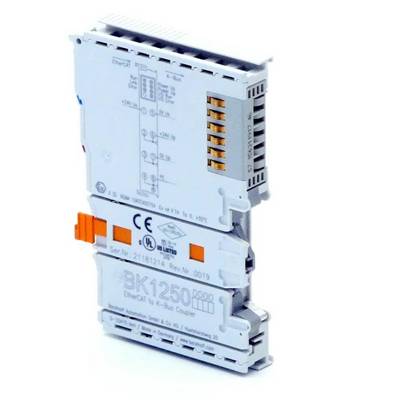

Beckhoff BK1250, Compact-Koppler zwischen EtherCAT-Klemmen und Busklemmen
Hst.-Teile-Nr.:
Bestell-Nr.:
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
154,48 €
2
1% = 1,54 €
152,94 €
3
2% = 3,09 €
151,39 €
5
3% = 4,63 €
149,85 €
10
4% = 6,18 €
148,30 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (154,48 € / Stück)
154,48 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - BK1250
- Anzahl Busklemmen: 64 (255 mit K-Bus-Verlängerung)
- Max. Byte-Anzahl Feldbus: 1024-Byte-Input und 1024-Byte-Output
- Digitale Peripheriesignale: 8.192 Inputs/Outputs
- Analoge Peripheriesignale: 256 Inputs/Outputs
- Konfiguration: über KS2000 oder EtherCAT (ADS)
- Protokoll: EtherCAT
- Übertragungsraten: 100 MBit/s
- Businterface: über E-Bus-Kontakte
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 200 mA max.
- Einschaltstrom: ca. 2,5 x Dauerstrom
- Empfohlene Vorsicherung: ≤ 10 A
- Stromversorgung K-Bus: 500 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
- Gewicht: ca. 55 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- Betriebsspannung
24 V/DC
- Typ
BK1250
- Herst.-Teilenr.
BK1250
- Abm.
(B x H) 12 mm x 100 mm
- Breite
12 mm
- Höhe
100 mm
- UKCA
Ja
Beschreibung
Der BK1250 ist ein Buskoppler im Klemmengehäuse zur gemischten Verwendung von EtherCAT-Klemmen und Standard-Busklemmen in einer Busstation. An einen BK1250 können bis zu 64 Busklemmen und eine Busendklemme angeschlossen werden. Die Zuordnung ins Prozessabbild des EtherCAT-Systems erfolgt automatisch. Über die K-Bus-Verlängerung können bis zu 255 Busklemmen angeschlossen werden.
Besondere Eigenschaften:
• kompakte Bauform
• gemischte Verwendung von EtherCAT-Klemmen und Busklemmen
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am BK1250. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Die Parametrierung der Busklemmen erfolgt über ADS durch die KS2000-Software. Wahlweise kann auch die Steuerung (SPS, IPC) die Konfiguration der Busklemmen über PLC-Funktionsbausteine durchführen.
Besondere Eigenschaften:
• kompakte Bauform
• gemischte Verwendung von EtherCAT-Klemmen und Busklemmen
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am BK1250. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Die Parametrierung der Busklemmen erfolgt über ADS durch die KS2000-Software. Wahlweise kann auch die Steuerung (SPS, IPC) die Konfiguration der Busklemmen über PLC-Funktionsbausteine durchführen.
Lieferumfang
- Geliefert wird: Beckhoff E-Bus/K-Bus-koppler EtherCAT BK1250, Verpackungseinheit: 1 Stk., EAN:
