BATGM-7-60-24-58 - Dash Mount GPS/GNSS,...
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
172,55 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

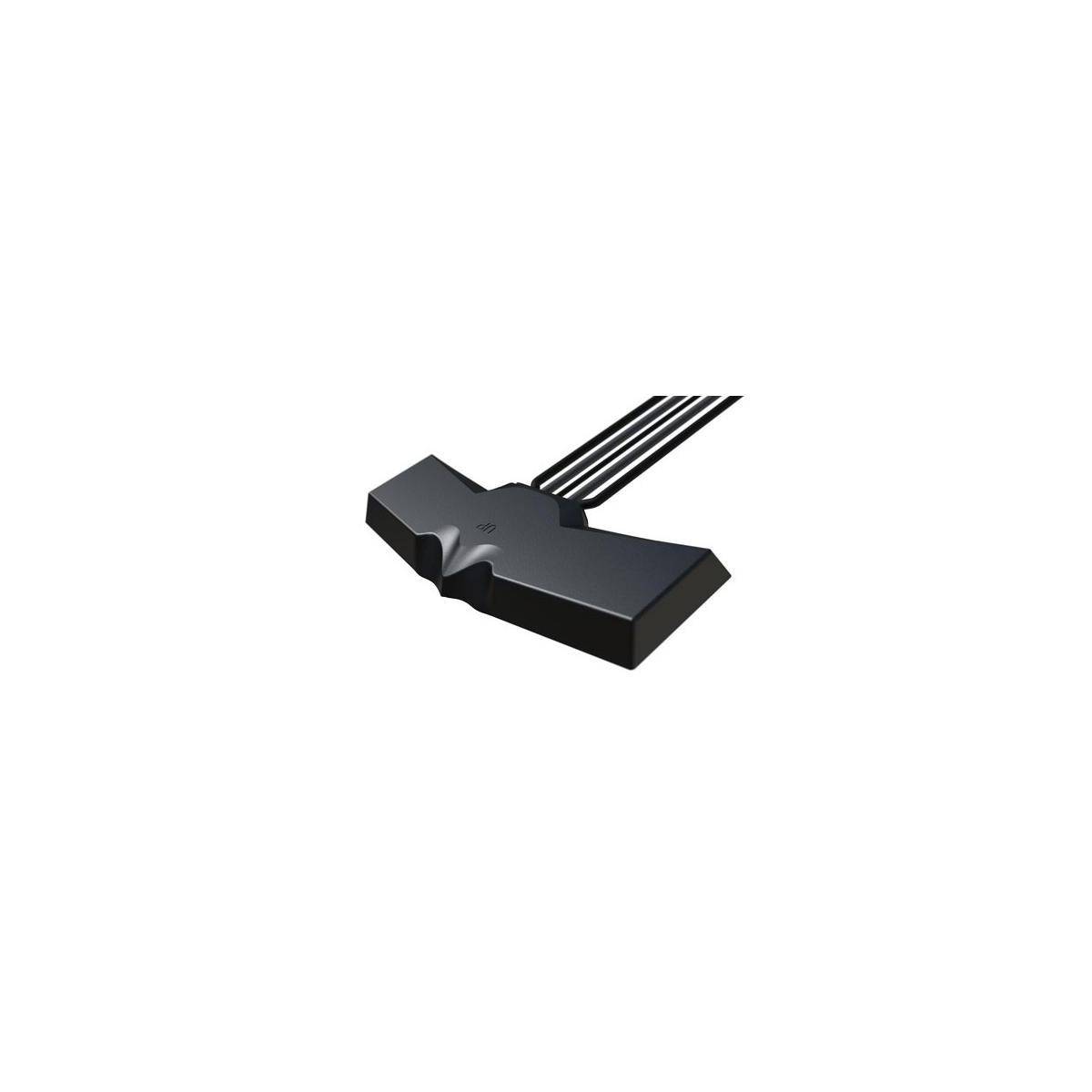

Dash Mount GPS/GNSS MIMO 4G/5G & WiFi 6e Fahrzeugantenne
Highlights & Details
- BATGM-7-60-24-58 - Dash Mount GPS/GNSS, WiFi + MIMO 4G/5G Antenne
Technische Daten
- 3 dBi (für 1710 - 2170 MHz), 5 dBi (für 2,5 - 6 GHz), 4 dBi (für 2,4 GHz), 5 dBi (für 5 GHz) - ungerichtet - unter dem Armaturenbrett, Fahrzeug
- Inhalt
1 St.
- Herstellerfarbe
Mehrfarbig
- Breite
7.7 cm
- Gewicht
0.10
- Abm.
(L x B x H) 21.4 x 7.7 x 1.65 cm
- Bauform
Flächen-Antenne
- Höhe
1.65 cm
- Länge
21.4 cm
- Einsatzort
KFZ
- max. Signalgewinn
7 dBi
- WLAN-Frequenz
6 GHz
2.4 GHz
5 GHz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 815721773 BATGM-7-60-24-58 - Dash Mount GPS/GNSS,...
Beschreibung
BATGM-7-60-24-58 - Dash Mount GPS/GNSS, WiFi + MIMO 4G/5G Antenne
Die Panorama BATG-Reihe wurde für Telematikanwendungen entwickelt, die Hochgeschwindigkeitsdaten mit MiMo 4G/5G- und Fallback-3G/2G-Unterstützung zusammen mit optionaler Positionsbestimmung über GPS/GNSS und optionalem Dualband 2,4/5,0-7,2 GHz WiFi 6e erfordern. Die isolierten dualen 4G/5G-Antennen decken 617-960/1710-6000 MHz ab und das effiziente Elementdesign gewährleistet eine hohe Erstverbindungsrate und eine kontinuierliche, robuste Kommunikationsverbindung selbst in vielen Gebieten mit geringer Abdeckung.
Die Antenne ist für die Montage auf oder unter dem Armaturenbrett eines Fahrzeugs vorgesehen, kann jedoch auf jeder nicht leitenden Oberfläche montiert werden. Die BATG-Reihe wird mit bis zu fünf integrierten verlustarmen Kabeln geliefert, die flammwidrig sind und die Anforderungen der UN ECE 118 erfüllen.
Elektrische Daten
Frequenzbereich (MHz): Elemente 1 undamp 2: 617-960/1427-6000 Element 3: 1562-1612 MHz Elemente 4 (undamp 5): 2,4/5,0-7,2 GHz
Spitzenverstärkung: Elemente 1 undamp 2: 2 dBi (617–960 MHz)/3 dBi (1710–2170 MHz)/6 dBi (2500–3800 MHz)/7 dBi (4,9–6,0 GHz) Element 4 (undamp 5): 4 dBi (2,4 GHz)/6 dBi (5,0 GHz)/4 dBi (6,0-7,2 GHz)
Typisches VSWR: Elemente 1 undamp 2: undlt 2:1 Element 4 (undamp 5): undlt 2.5:1
Typischer Wirkungsgrad: Elemente 1 undamp 2: undgt 60% Element 4 (undamp 5): undgt 55% (2,4 GHz)/undgt 70% (5,0 GHz)
Typische Isolierung: Elemente 1 undamp 2: undlt 10 dB Elemente 4 (undamp 5): undlt 17 dB
Muster: Omnidirektional
Impedanz: 50 Ohm
Max. Eingangsleistung (W): 20
GPS/GNSS-Daten
Frequenzbereich (MHz): 1559-1612 MHz
LNA-Spitzenverstärkung: 26 dB
Typische Außerband-Unterdrückung:undgt 40 dB (+/- 100 MHz f)
Notch-Filter-Unterdrückung @ 787 MHz: 23 dBm
Typische Spannung: 3-5 V DC undlt 20 ma
Mechanische Daten
Abmessungen (mm): Länge: 214 (8,4 Zoll) Breite: 77 (3 Zoll) Höhe: 16,5...
Die Panorama BATG-Reihe wurde für Telematikanwendungen entwickelt, die Hochgeschwindigkeitsdaten mit MiMo 4G/5G- und Fallback-3G/2G-Unterstützung zusammen mit optionaler Positionsbestimmung über GPS/GNSS und optionalem Dualband 2,4/5,0-7,2 GHz WiFi 6e erfordern. Die isolierten dualen 4G/5G-Antennen decken 617-960/1710-6000 MHz ab und das effiziente Elementdesign gewährleistet eine hohe Erstverbindungsrate und eine kontinuierliche, robuste Kommunikationsverbindung selbst in vielen Gebieten mit geringer Abdeckung.
Die Antenne ist für die Montage auf oder unter dem Armaturenbrett eines Fahrzeugs vorgesehen, kann jedoch auf jeder nicht leitenden Oberfläche montiert werden. Die BATG-Reihe wird mit bis zu fünf integrierten verlustarmen Kabeln geliefert, die flammwidrig sind und die Anforderungen der UN ECE 118 erfüllen.
Elektrische Daten
Frequenzbereich (MHz): Elemente 1 undamp 2: 617-960/1427-6000 Element 3: 1562-1612 MHz Elemente 4 (undamp 5): 2,4/5,0-7,2 GHz
Spitzenverstärkung: Elemente 1 undamp 2: 2 dBi (617–960 MHz)/3 dBi (1710–2170 MHz)/6 dBi (2500–3800 MHz)/7 dBi (4,9–6,0 GHz) Element 4 (undamp 5): 4 dBi (2,4 GHz)/6 dBi (5,0 GHz)/4 dBi (6,0-7,2 GHz)
Typisches VSWR: Elemente 1 undamp 2: undlt 2:1 Element 4 (undamp 5): undlt 2.5:1
Typischer Wirkungsgrad: Elemente 1 undamp 2: undgt 60% Element 4 (undamp 5): undgt 55% (2,4 GHz)/undgt 70% (5,0 GHz)
Typische Isolierung: Elemente 1 undamp 2: undlt 10 dB Elemente 4 (undamp 5): undlt 17 dB
Muster: Omnidirektional
Impedanz: 50 Ohm
Max. Eingangsleistung (W): 20
GPS/GNSS-Daten
Frequenzbereich (MHz): 1559-1612 MHz
LNA-Spitzenverstärkung: 26 dB
Typische Außerband-Unterdrückung:undgt 40 dB (+/- 100 MHz f)
Notch-Filter-Unterdrückung @ 787 MHz: 23 dBm
Typische Spannung: 3-5 V DC undlt 20 ma
Mechanische Daten
Abmessungen (mm): Länge: 214 (8,4 Zoll) Breite: 77 (3 Zoll) Höhe: 16,5...
Ausführung
- Panorama BATGM - Antenne
- Gerätetyp : Antenne
- Formfaktor : Teller
- Bestimmt für : Mobiltelefon, Navigation, Wi-Fi
- Platzierung / Montage der Antenne : Unter dem Armaturenbrett, Fahrzeug
- Abmessungen (Breite x Tiefe x Höhe) : 7.7 cm 1.65 cm
- Farbe : Schwarz
- Kompatibilität : 4G, 5G, 3G, 2G, GPS, GNSS, Wi-Fi
- Frequenzbereich : 698 - 960 MHz, 1710 - 6000 MHz, 1562 - 1612 MHz, 2.4 GHz, 5 GHz
- Antennenlänge : 21.4 cm
- Antennengewinn : 2 dBi (für 698 - 960 MHz), 3 dBi (für 1710 - 2170 MHz), 5 dBi (für 2,5 - 6 GHz), 4 dBi (für 2,4 GHz), 5 dBi (für 5 GHz)
- Richtwirkung : Ungerichtet
- Funktionen : MIMO-Technologie, VSWR < 2.1, VSWR < 2.5:1, Klebemontage
