Bals Elektrotechnik CEE Stromverteiler 89142 89142
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.370,23 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
1.281,51 €
zzgl. MwSt.
Technische Daten
- CEE-Steckdose - 16 A: 2x16A5p400V
- CEE-Steckdose - 32 A: 2x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der SCHUKO-Steckdosen: 3
- Absicherung: LS-Schalter
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Anzahl der Leitungsschutzschalter: 7
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Durchmesser Kabeleinführung: M40
- Art des Netzanschlusses: sonstige
- Kabellänge: 0 m
- Handhabung: Wandmontage
- Schutzart (IP): IP44
- Militärausführung: nein
- Farbe: grau
- Höhe: 650 mm
- Breite: 230 mm
- Tiefe: 145 mm
- Produkt-Art
CEE Stromverteiler
- Anzahl CEE Kupplungen
4
- Anschluss B
CEE-Kupplung 32 A 5polig
- Anzahl Schutzkontakt-Steckdosen
3
- Nenn-Ausgangsspannung
400 V
IP44
- Herstellerfarbe
Grau
- Abm.
(L x B x H) 650 x 230.00 x 650.00 mm
- Länge
650 mm
- Breite
230.00 mm
- Höhe
650.00 mm
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 32 A 5polig
- Inhalt
1 St.
- Polzahl
5
- Tiefe
145.00 mm
- Material
Kunststoff
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3146811 Bals Elektrotechnik CEE Stromverteiler 89142 89142
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3146811 Bals Elektrotechnik CEE Stromverteiler 89142 89142
Beschreibung

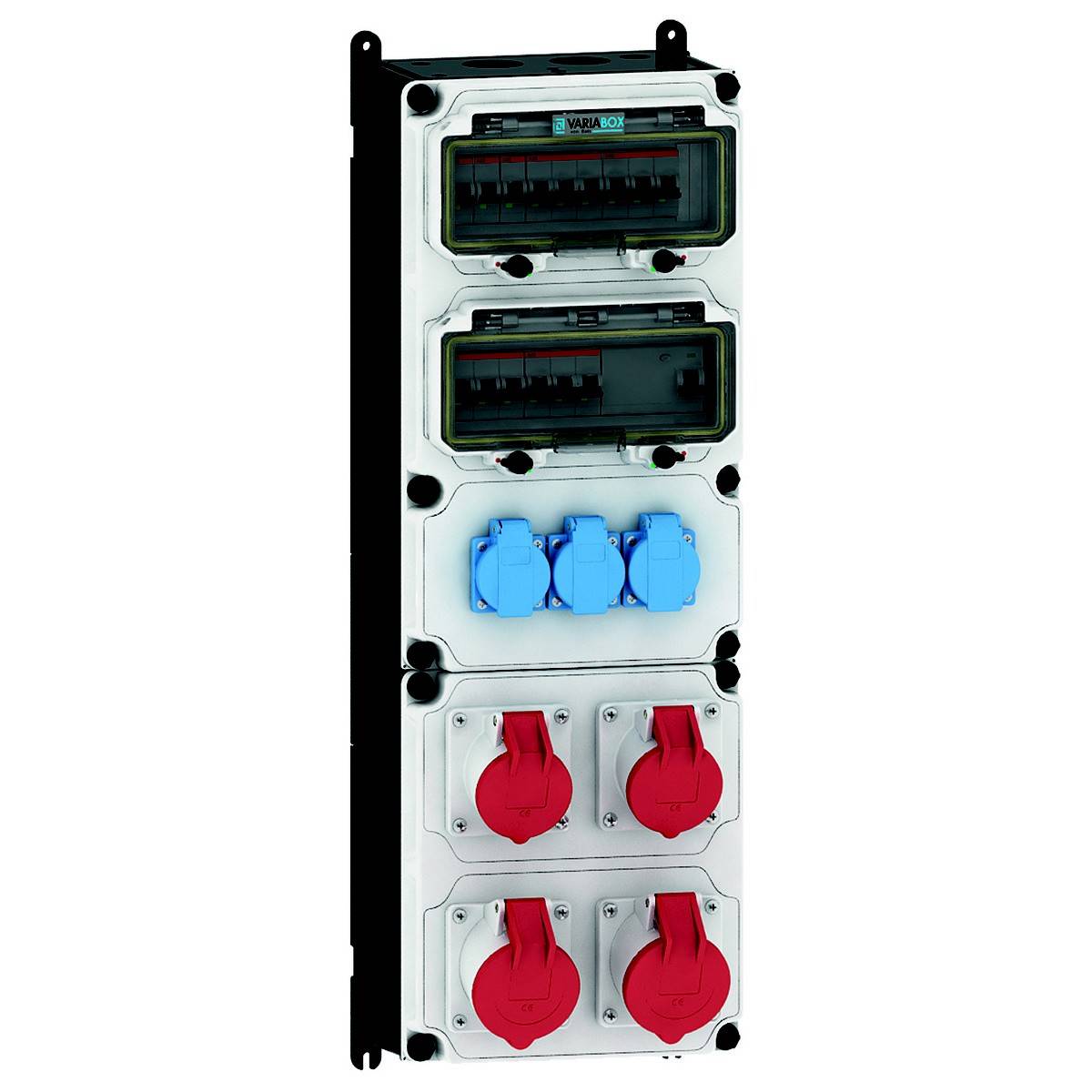

VARIABOX - XXL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

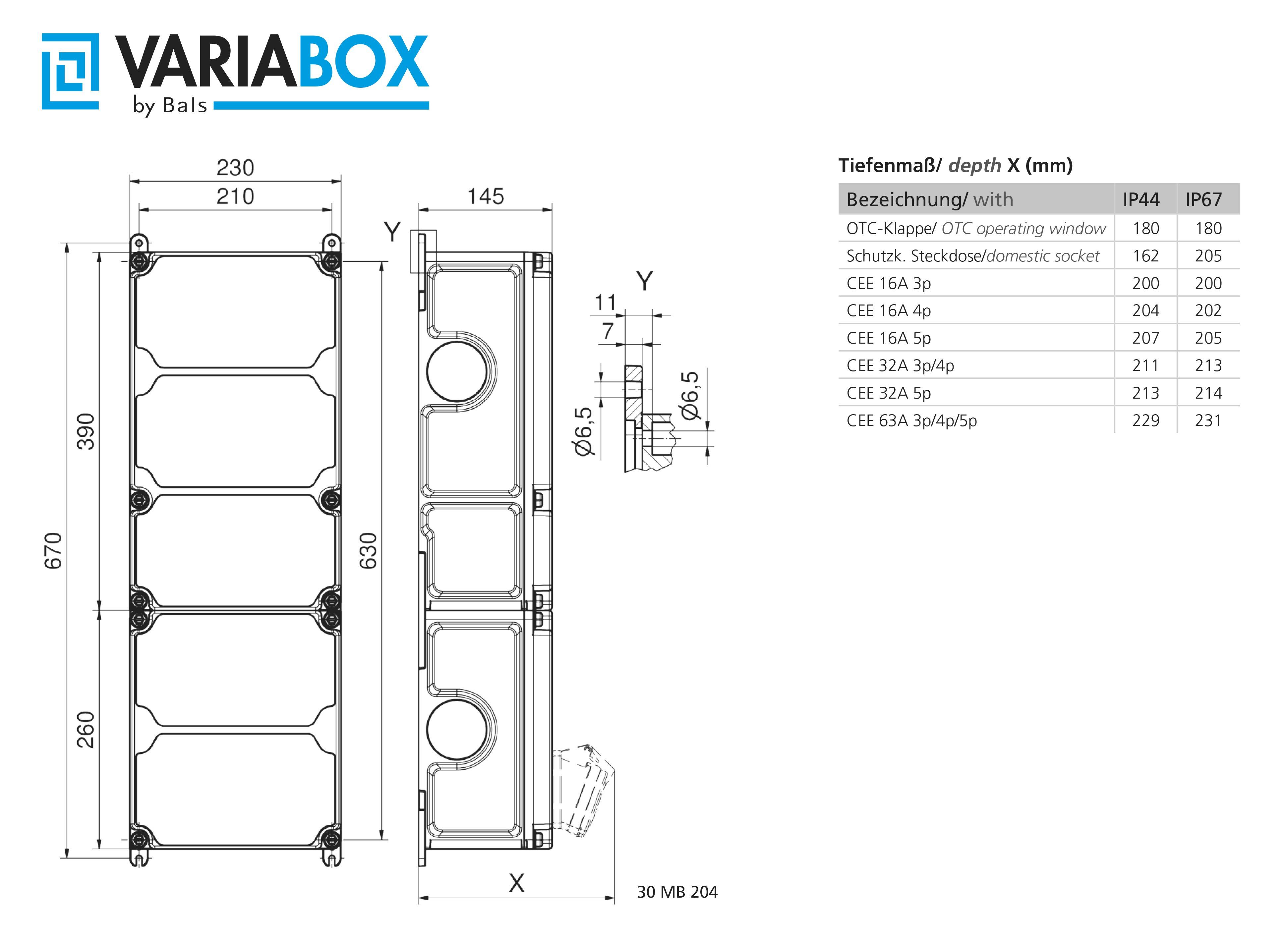

Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,62
InA: 63
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
2 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
2 x C-Automat 16A 3p
2 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan 89-0012s
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,62
InA: 63
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
2 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
2 x C-Automat 16A 3p
2 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan 89-0012s
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
