Bals Elektrotechnik CEE Stromverteiler 89116 89116
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
572,92 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
604,20 €
570,59 €
zzgl. MwSt.
Highlights & Details
Bals Elektrotech. Steckdosen-Kombination Größe XL 89116
- CEE-Energieverteiler,CEE-Kombination,CEE-Steckdosen-Kombination,CEEform-Energieverteiler,CEEform-Kombination,CEEform-Steckdosenverteiler,CEEform-Verteiler,CEEnorm-Energieverteiler,CEEnorm-Kombination,CEEnorm-Steckdosenkombination
Technische Daten
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der SCHUKO-Steckdosen: 3
- Absicherung: LS-Schalter
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Anzahl der Leitungsschutzschalter: 5
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Durchmesser Kabeleinführung: M40
- Art des Netzanschlusses: sonstige
- Kabellänge: 0 m
- Handhabung: Wandmontage
- Schutzart (IP): IP44
- Militärausführung: nein
- Farbe: grau
- Höhe: 520 mm
- Breite: 230 mm
- Tiefe: 145 mm
- Produkt-Art
CEE Stromverteiler
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 230.00 x 520.00 x 145.00 mm
- Breite
230.00 mm
- Höhe
520.00 mm
- Inhalt
1 St.
- Tiefe
145.00 mm
- Material
Kunststoff
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3146699 Bals Elektrotechnik CEE Stromverteiler 89116 89116
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3146699 Bals Elektrotechnik CEE Stromverteiler 89116 89116
Beschreibung
VARIABOX - XL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

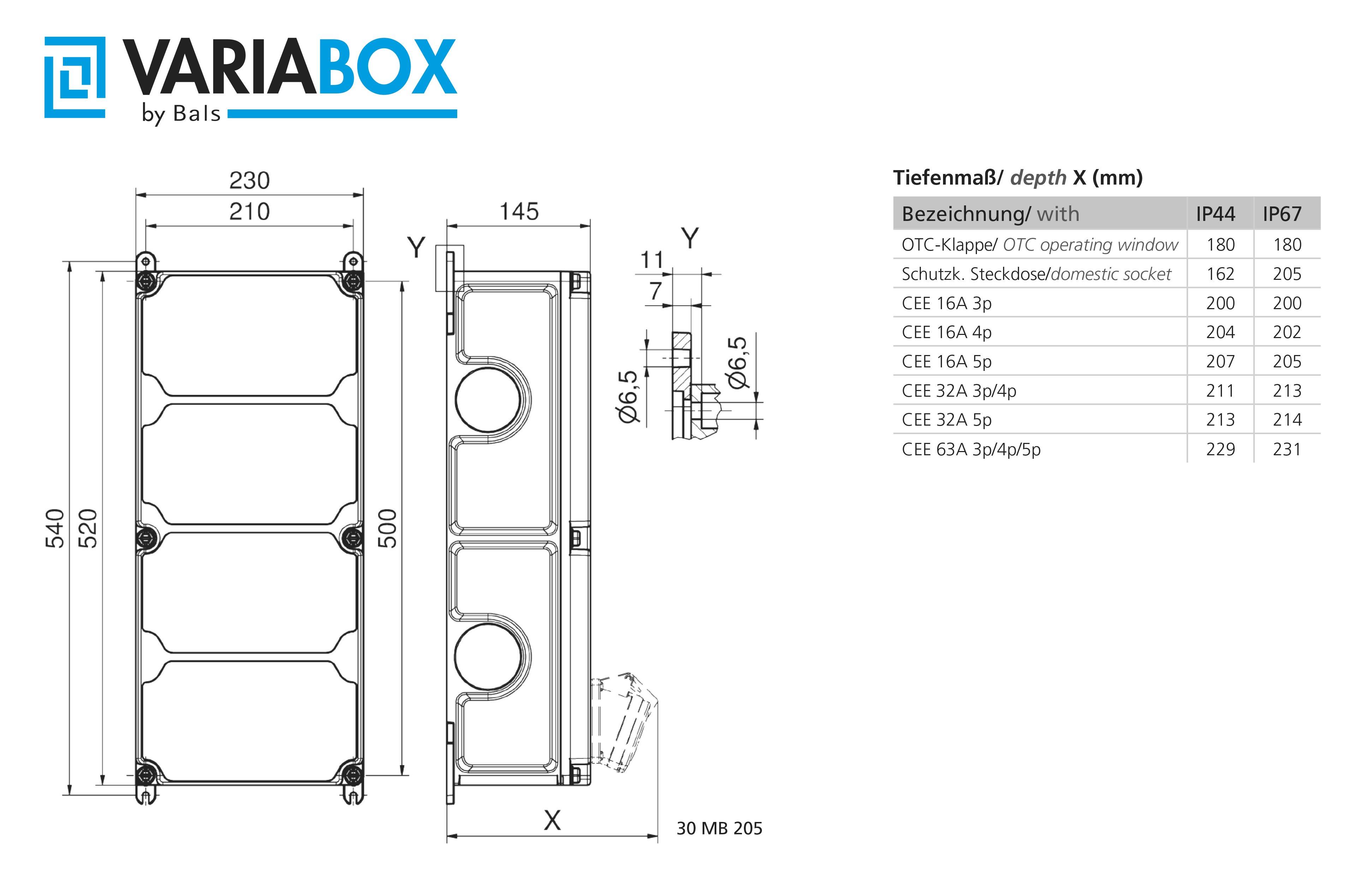

Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,65
InA: 40

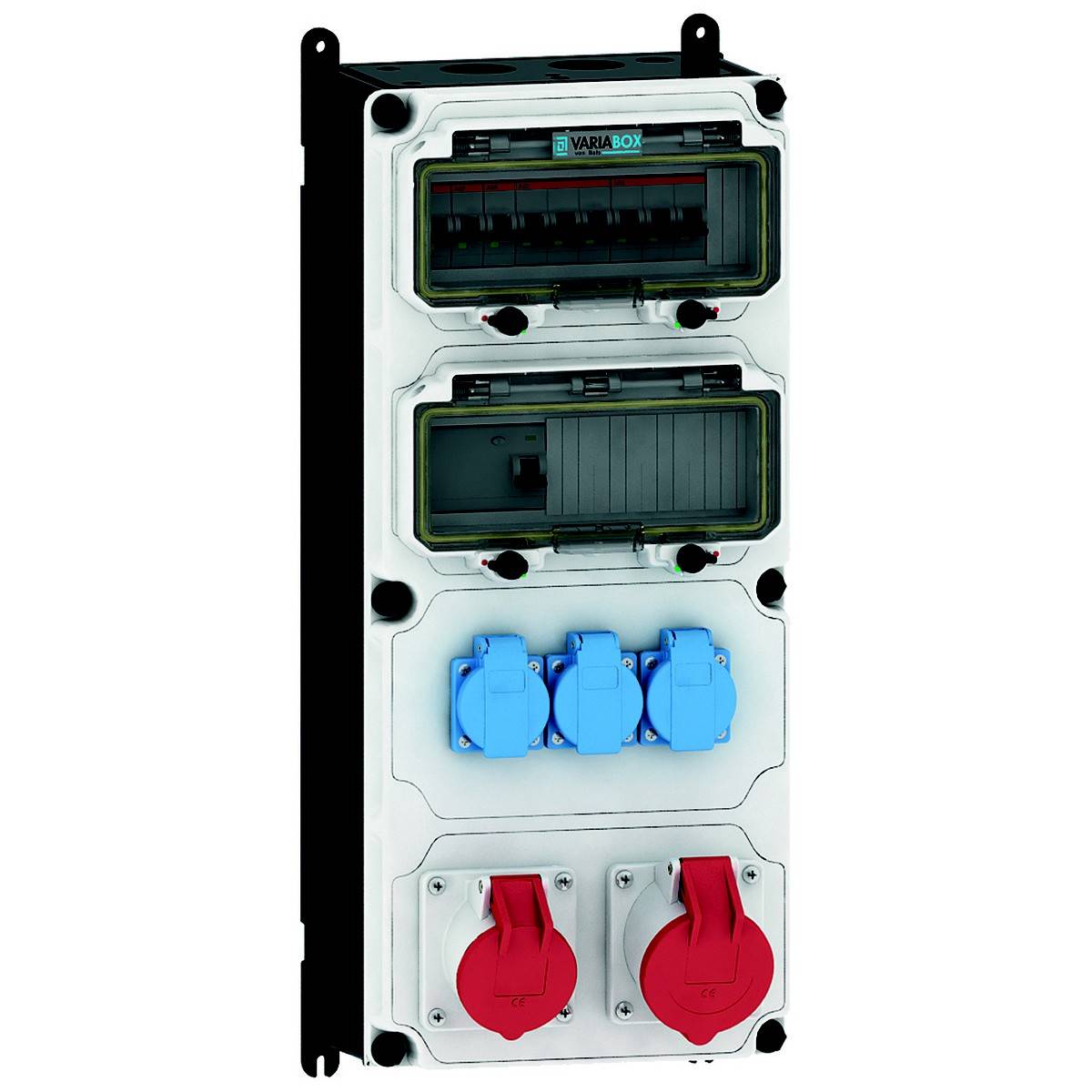

Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan-Nr. S89116
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,65
InA: 40
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan-Nr. S89116
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
