Bals Elektrotechnik CEE Stromverteiler 89109 89109
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (642,86 € / Stück)
679,83 €
-5 %
642,86 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: ohne
- CEE-Steckdose - 63 A: 1x63A5p400V
- CEE-Steckdose - 125A: ohne
- Anzahl der SCHUKO-Steckdosen: 2
- Absicherung: LS-Schalter/D0-Sicherung
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Anzahl der Leitungsschutzschalter: 4
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Durchmesser Kabeleinführung: M40
- Art des Netzanschlusses: sonstige
- Kabellänge: 0 m
- Handhabung: Wandmontage
- Schutzart (IP): IP44
- Militärausführung: nein
- Farbe: grau
- Höhe: 520 mm
- Breite: 230 mm
- Tiefe: 145 mm
- Produkt-Art
CEE Stromverteiler
- Anzahl CEE Kupplungen
2
- Anzahl Schutzkontakt-Steckdosen
2
- Eingänge
63 A
- Nenn-Ausgangsspannung
400 V
IP44
- Normen
DIN EN 61439
- Herstellerfarbe
Grau
- Abm.
(L x B x H) 520 x 230.00 x 520.00 mm
- Länge
520 mm
- Breite
230.00 mm
- Höhe
520.00 mm
- Ausführung
VARIABOX - XL
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 63 A 5polig
- Inhalt
1 St.
- Polzahl
5
- Tiefe
145.00 mm
- Material
Kunststoff
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3146728 Bals Elektrotechnik CEE Stromverteiler 89109 89109
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3146728 Bals Elektrotechnik CEE Stromverteiler 89109 89109
Beschreibung

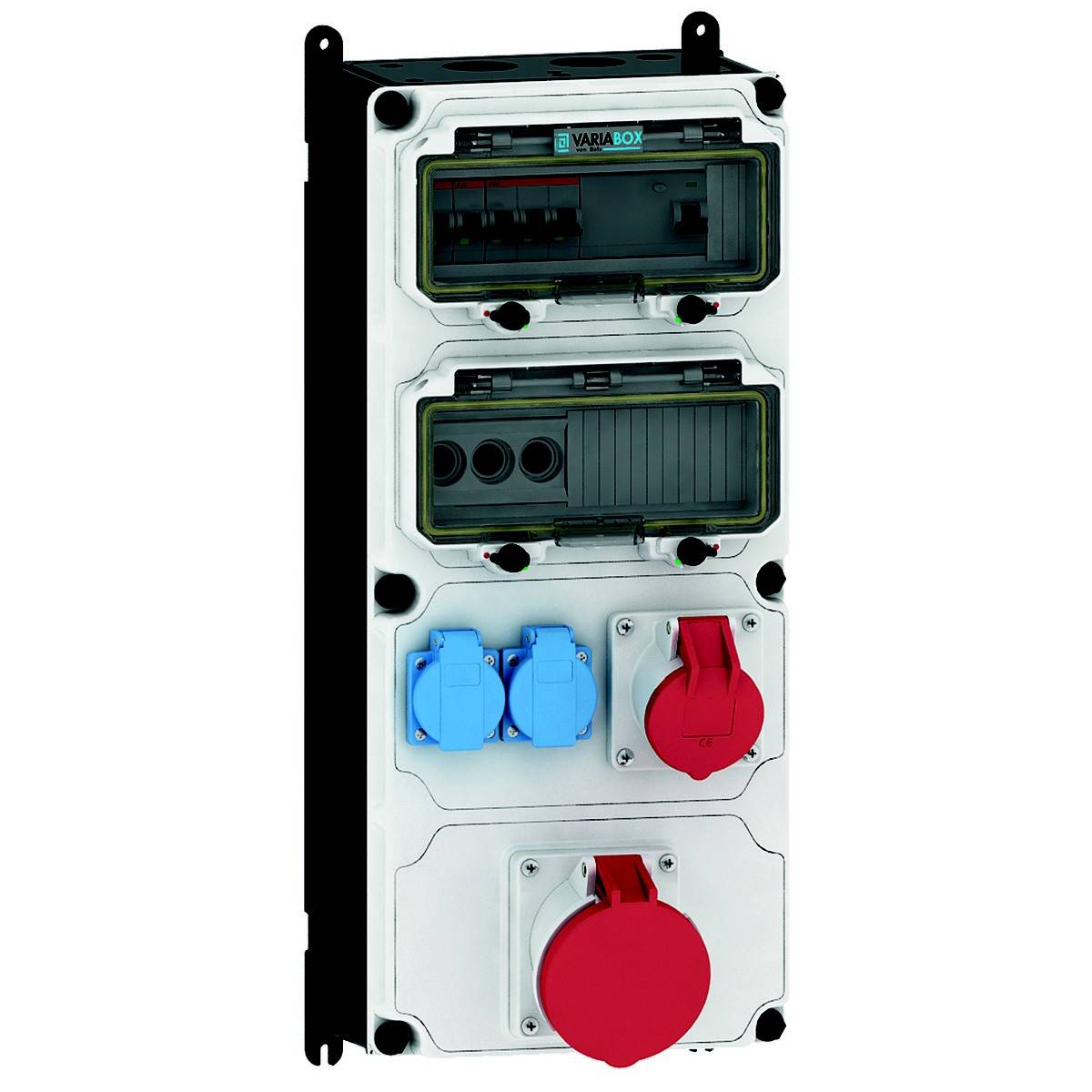

VARIABOX - XL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

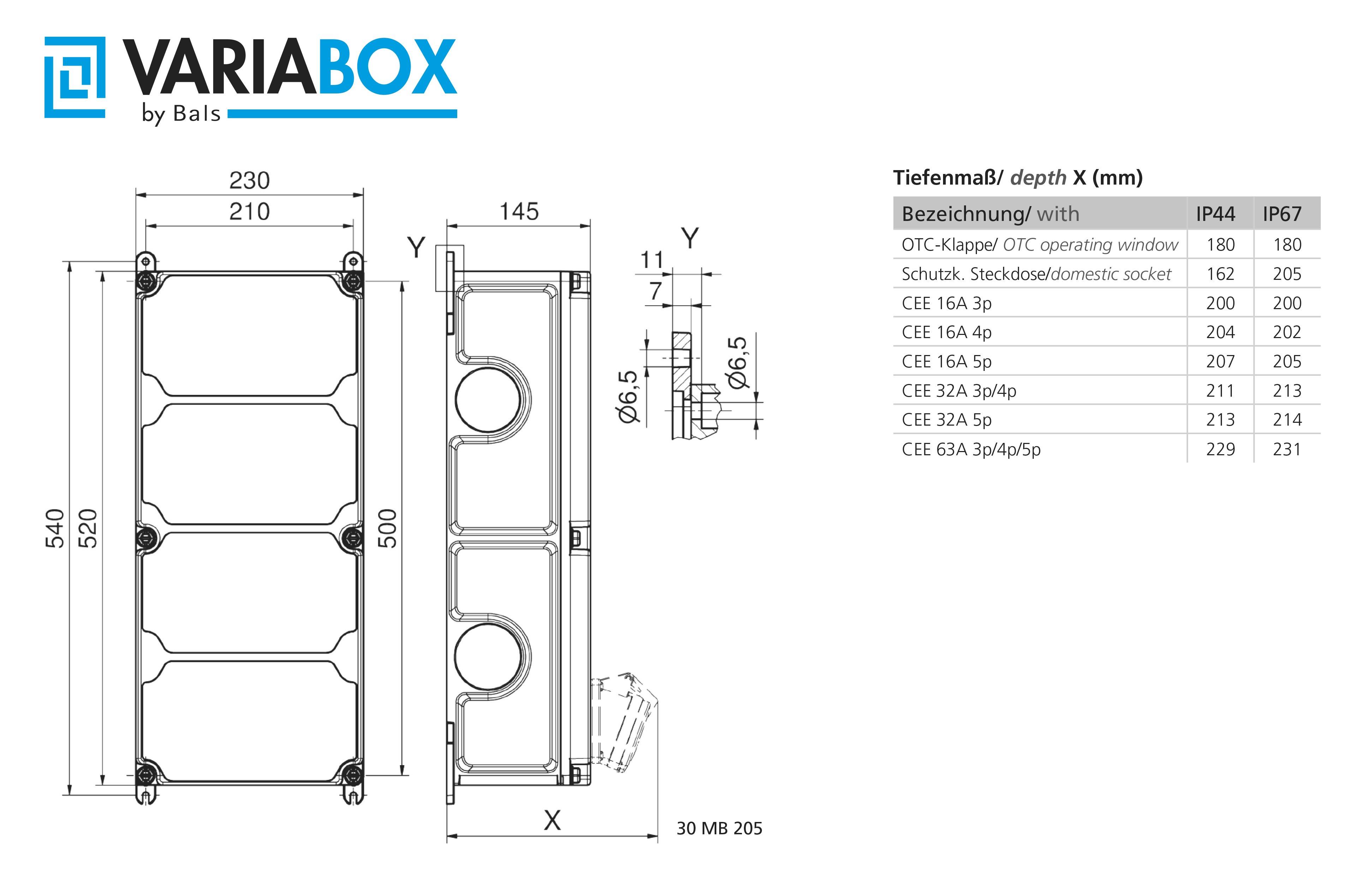

Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,61
InA: 63
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x Sicherungssockel D02 3p / Vorsicherung
1 x FI-Schalter 63/0,03A 4p / Gesamt
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,61
InA: 63
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x Sicherungssockel D02 3p / Vorsicherung
1 x FI-Schalter 63/0,03A 4p / Gesamt
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
