Bals Elektrotechnik CEE Stromverteiler 89101 89101 kaufen

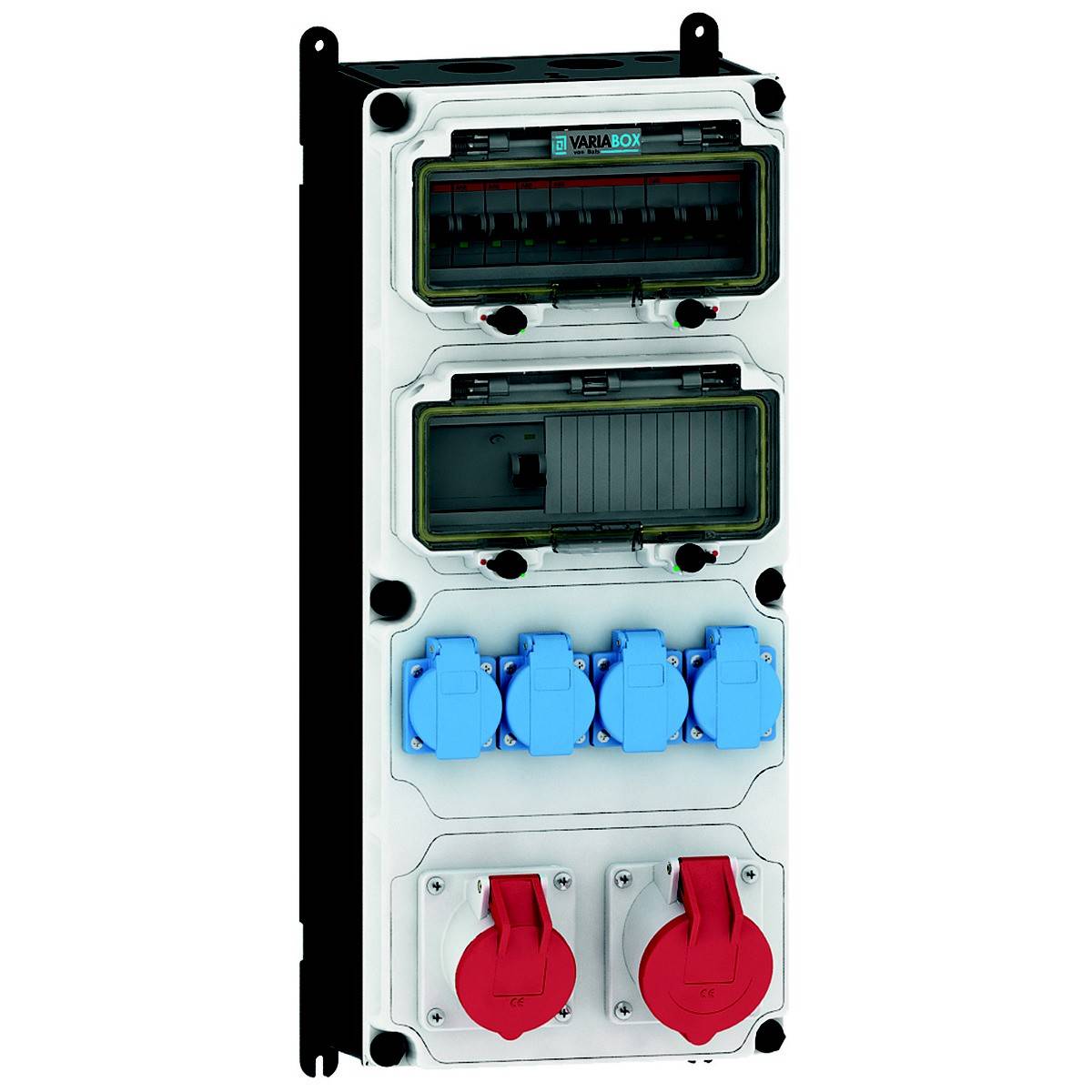

Elektrischer Verteilerkasten mit blauen Steckdosen und roten Schaltern. Oben ist eine Abdeckung für Schutzschalter.

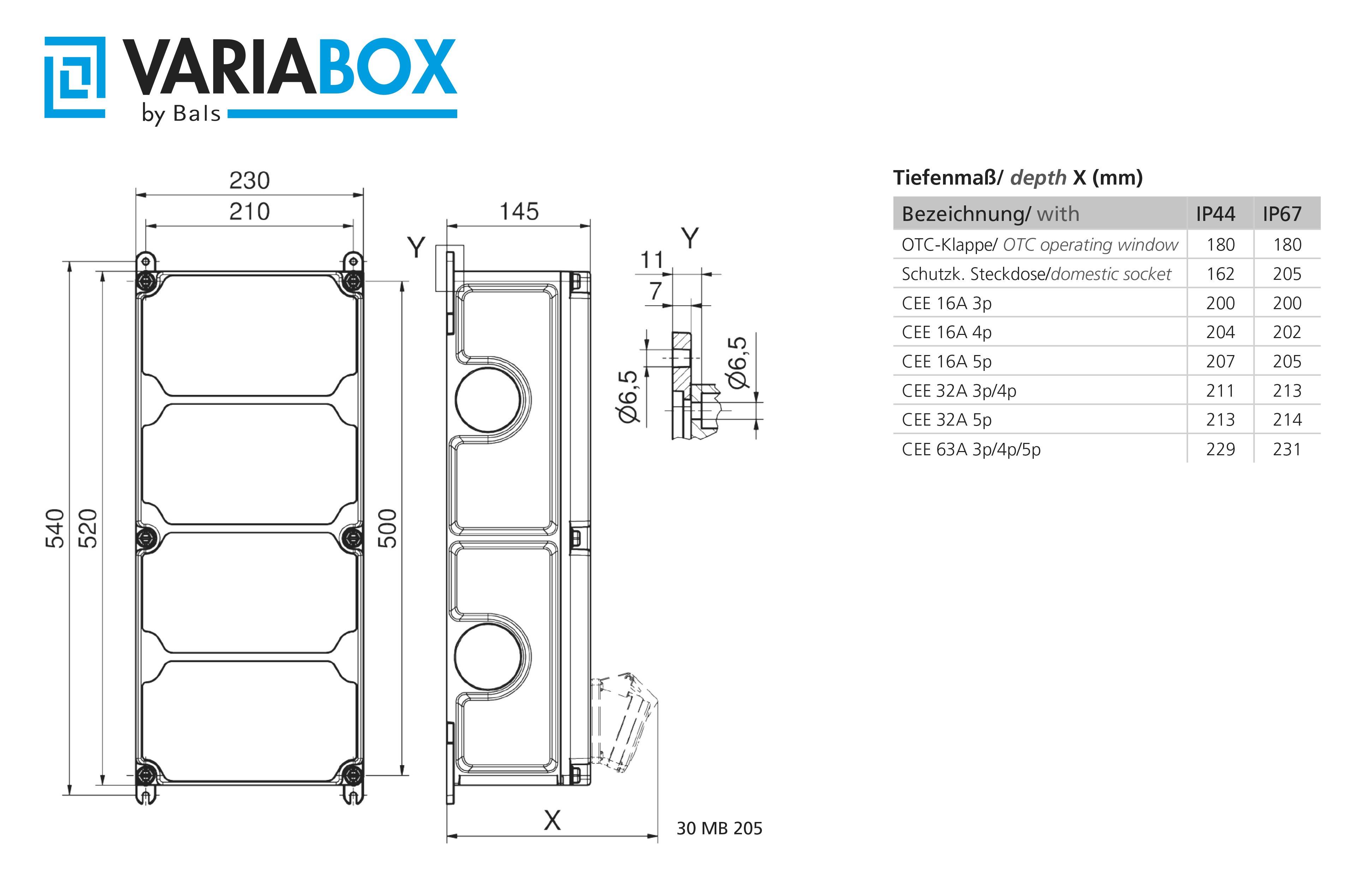

Zeichnung einer elektrischen Anschlussdose (VARIABOX) mit Abmessungen und technischen Details. Liste der unterschiedlichen Steckdosen mit IP-Schutzklassen.

Stromverteilerkasten mit mehreren blauen und roten Steckdosen, eingebauten Schaltern und Sicherungen, zur elektrischen Verbindung.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (587,39 € / Stück)

587,39 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

CEE-Steckdose - 16 A: 1x16A5p400V
CEE-Steckdose - 32 A: 1x32A5p400V
CEE-Steckdose - 63 A: ohne
CEE-Steckdose - 125A: ohne
Anzahl der SCHUKO-Steckdosen: 4
Absicherung: LS-Schalter
FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
Anzahl der Leitungsschutzschalter: 6
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 520 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 2

Anzahl Schutzkontakt-Steckdosen: 4

Eingänge: 40 A

Nenn-Ausgangsspannung: 400 V

: IP44

Schutzeinrichtung: 4 x C-Automat 16A 1p. 1 x C-Automat 16A 3p. 1 x C-Automat 32A 3p. 1 x FI-Schalter 40/0.03A 4p

Normen: DIN EN 61439

Herstellerfarbe: Grau

Abm.: (L x B x H) 520 x 230.00 x 520.00 mm

Länge: 520 mm

Breite: 230.00 mm

Höhe: 520.00 mm

Ausführung: VARIABOX - XL

Eingänge (CEE Verteiler): Schraubklemmen

Ausgänge (CEE Verteiler): CEE-Kupplung 32 A 5polig

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3146710 Bals Elektrotechnik CEE Stromverteiler 89101 89101

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146710 Bals Elektrotechnik CEE Stromverteiler 89101 89101

Beschreibung

VARIABOX - XL
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,62
InA: 40
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
