Bals Elektrotechnik CEE Stromverteiler 89074 89074 kaufen

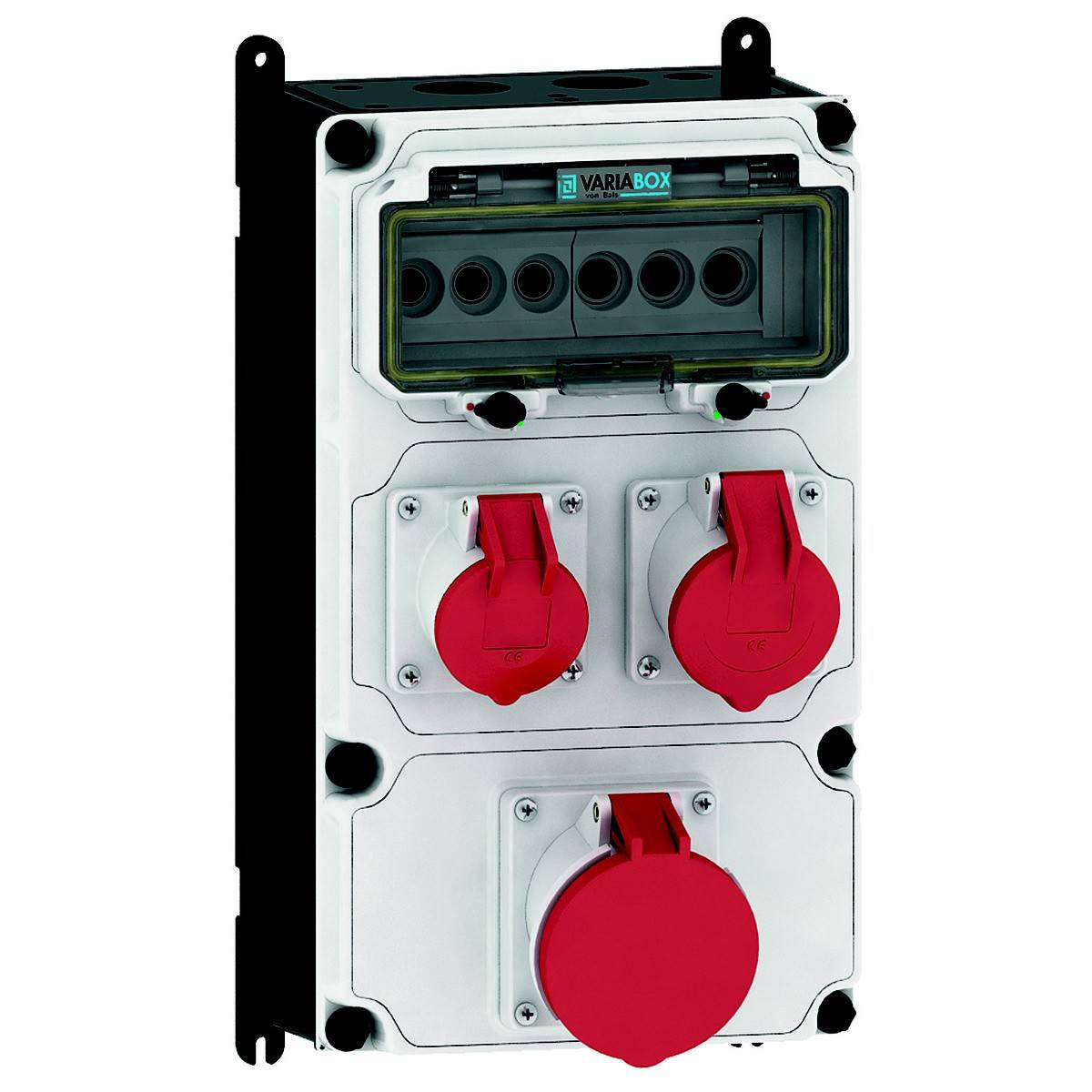

Schutzgehäuse mit drei roten Drehstromsteckdosen, geeignet für industrielle Anwendungen. Wandmontage möglich, robuste Bauweise.

Industriesteckdose mit mehreren roten Steckplätzen und einem transparenten Schutzdeckel, zur Stromverteilung geeignet.

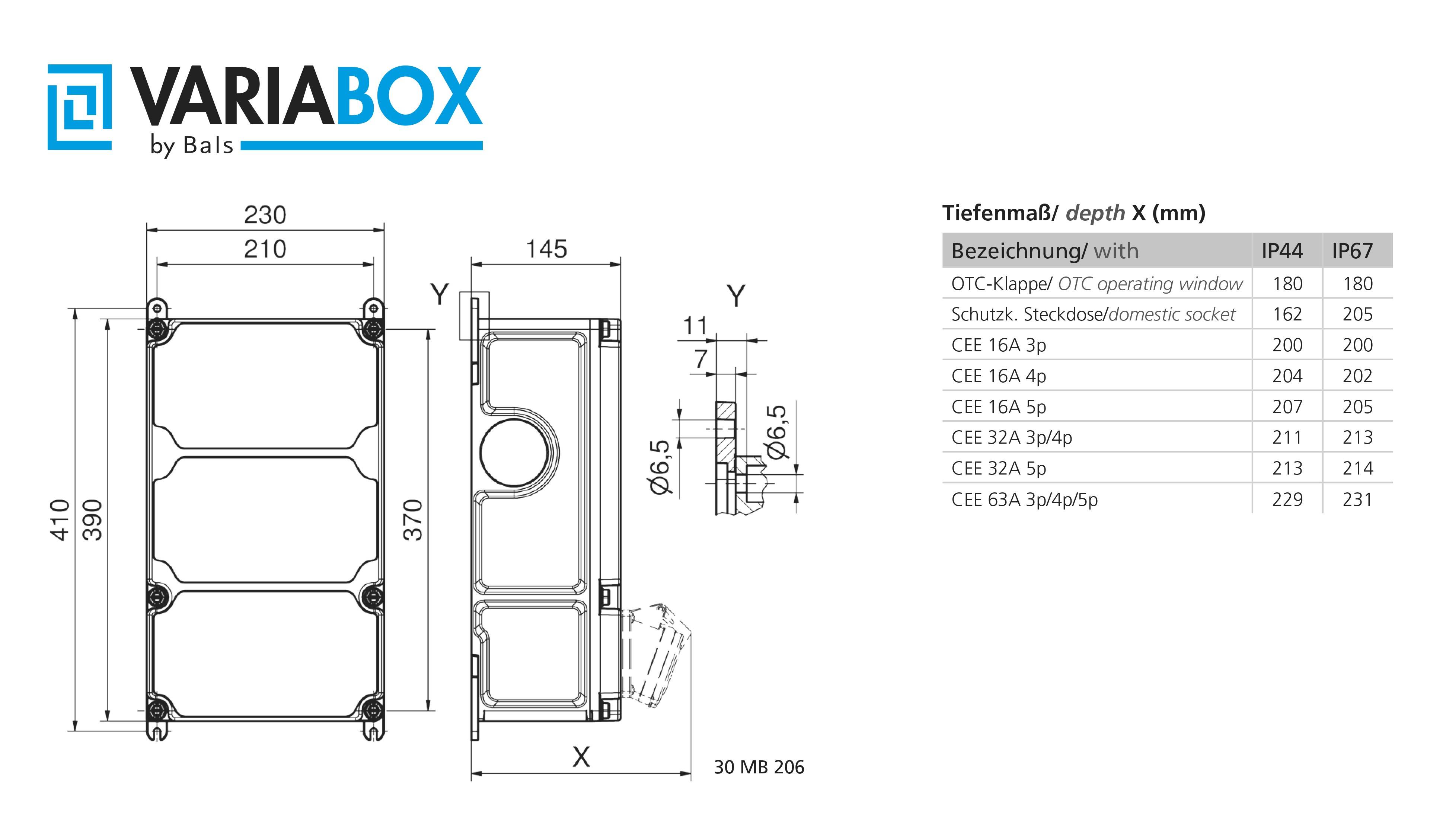

Bemaßte technische Zeichnung eines Gerätes mit zwei Abbildungen und einer Tabelle. Die Dimensionen und IP-Schutzarten sind angegeben.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

620,94 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 27. Okt.

Kostenfreier Versand

584,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

CEE-Steckdose - 16 A: 1x16A5p400V
CEE-Steckdose - 32 A: 1x32A5p400V
CEE-Steckdose - 63 A: 1x63A5p400V
CEE-Steckdose - 125A: ohne
Absicherung: D0-Sicherung
FI-Schutzschalter: ohne
Anzahl der Leitungsschutzschalter: 2
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 390 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 3

Eingänge: 63 A

Nenn-Ausgangsspannung: 400 V

: IP44

Schutzeinrichtung: D0-Sicherung

Normen: DIN EN 61439-2

Herstellerfarbe: Grau

Abm.: (L x B x H) 390 x 230.00 x 390.00 mm

Länge: 390 mm

Breite: 230.00 mm

Höhe: 390.00 mm

Ausführung: 89074VARIABOX - L

Eingänge (CEE Verteiler): Schraubklemmen

Ausgänge (CEE Verteiler): CEE-Kupplung 63 A 5polig

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3146595 Bals Elektrotechnik CEE Stromverteiler 89074 89074

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146595 Bals Elektrotechnik CEE Stromverteiler 89074 89074

Beschreibung

VARIABOX - L
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,94
InA: 63
Bestückung:
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
1 x D01 3p
1 x D02 3p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C (für Schleifleitung geeignet)
Aufbau gemäß Z-Nr. Z120219
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Verteiler ohne FI-Schalter
Bauseitige Vorsicherung max. 63A

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
