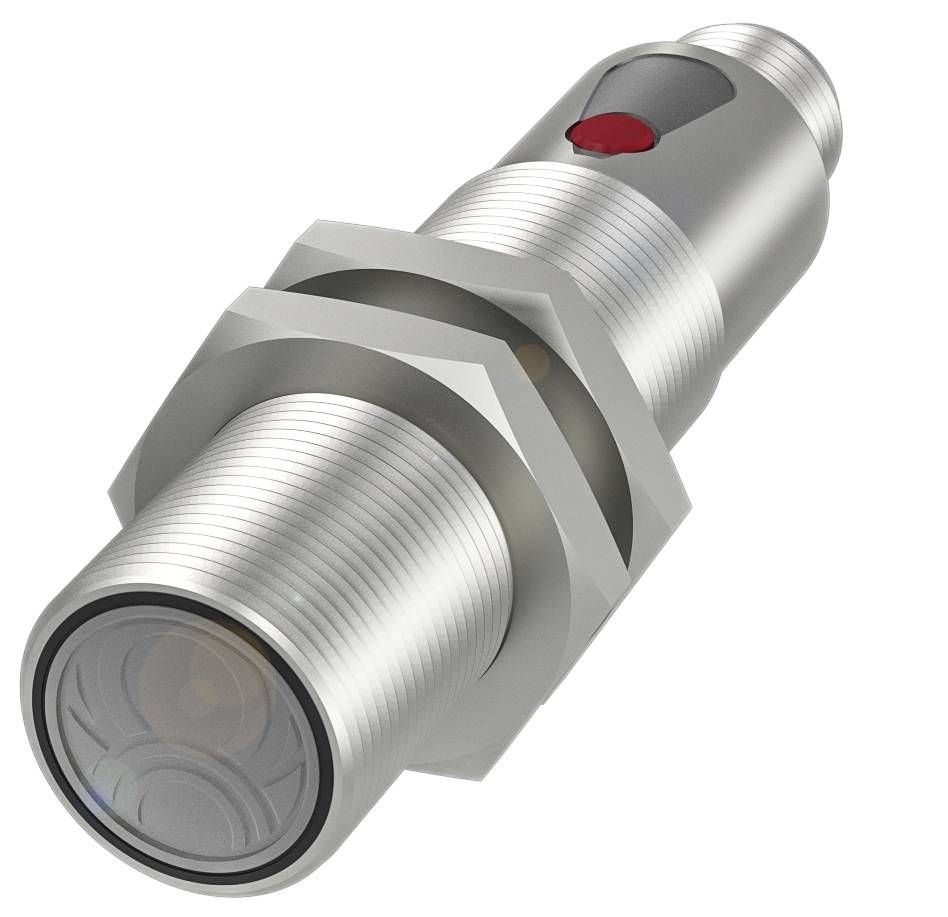

BALLUFF Lichttaster BOS 18M-PUV-RD30-S4 BOS01J8 Kontrasterkennung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichttaster
Funktionen
Kontrasterkennung
Anschluss
M12, 4 polig
Typ
BOS 18M-PUV-RD30-S4
Betriebsspannung
24 V/DC
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (113,44 € / Stück)
130,24 €
-13 %
113,44 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Balluff BOS01J8 Zylindrische Lichttaster mit M18-Gewinde und unterschiedlichen Lichtarten
- Abmessung: Ø 18 x 75 mm
- Baureihe: 18M
- Schnittstelle: PNP Schließer/Öffner (NO/NC)
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Lichttaster, energetisch
Technische Daten
- Hauptmerkmale:Abmessung: Ø 18 x 75 mm
- Aktive Fläche, Material: Glas
- Anschluss: Steckverbinder, M12x1-Stecker, 4-polig
- Baureihe: 18M
- Betriebsspannung Ub: 10...30 VDC
- Funktionsprinzip: Optoelektronischer Sensor
- Funktionsprinzip optisch: Lichttaster, energetisch
- Gehäusematerial: Messing, vernickelt
- Lichtart: LED Rotlicht
- Lichtfleckgröße: Ø 50 mm bei 600 mm
- Reichweite: 0...500 mm
- Schnittstelle: PNP Schließer/Öffner (NO/NC)
- Strahlcharakteristik: divergent
- Zusatzmerkmale:
- Funktionsprinzip: Optoelektronischer Sensor
- Abmessung: Ø 18 x 75 mm
- Befestigung: Mutter M18x1
- Bemessungsbetriebsspannung Ue DC: 24 V
- Bemessungsbetriebsstrom Ie: 100 mA
- Bemessungsisolationsspannung Ui: 75 V DC
- Betriebsspannung Ub: 10...30 VDC
- Gebrauchskategorie: DC-13
- Lastkapazität max. bei Ue: 0.1 µF
- Restwelligkeit max. (% von Ue): 15 %
- Schaltfrequenz: 1000 Hz
- Schutzklasse: II
- Anschluss: Steckverbinder, M12x1-Stecker, 4-|polig
- Kurzschlussschutz: ja
- Verpolungssicher: ja
- Vertauschmöglichkeit geschützt: ja
- Hysterese H max. (% von Sr): 10.0 %
- Nennschaltabstand Sn: 500 mm, einstellbar
- Temperaturdrift max. (% von Sr): 10 %
- MTTF (40 °C): 468 a
- Aktive Fläche, Material: Glas
- Gehäusematerial: Messing, vernickelt
- Reichweite: 0...500 mm
- Anzugsdrehmoment max.: 15 Nm|30 Nm
- Einstellmöglichkeit: Schaltabstand (Sn)
- Kontakte, Oberflächenschutz: vergoldet
- Oberflächenschutz: vernickelt
- Baureihe: 18M
- Form: Zylinder|Optik gerade
- Anzeige: LED grün: Betriebsspannung|Grenzbereich - LED gelb, blinkt|Kurzschluss - LED grün, blinkt|LED gelb: Lichtempfang
- Einsteller: Taste
- Ausschaltverzug toff max.: 0.5 ms
- Einschaltverzug ton max.: 0.5 ms
- Leerlaufstrom Io max. bei Ue: 40 mA
- Spannungsfall Ud max. bei Ie: 2.5 V
- Produkt-Art
Lichttaster
- Typ
BOS 18M-PUV-RD30-S4
- Funktionen
Kontrasterkennung
- Betriebsspannung
24 V/DC
- Kontaktart
1 Öffner
1 Schließer
- Schalt-Frequenz
1000 Hz
- Anschluss
M12, 4 polig
- Baugröße
M18
- Gehäusematerial
Messing (vernickelt)
- Material-Eigenschaft
vernickelt
- Sendertyp
LED Rot
500 mm
- Tiefe
75 m
- Durchmesser
18 m
- Abm.
(Ø x T) 18 m x 75 m
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3416571 BALLUFF Lichttaster BOS 18M-PUV-RD30-S4 BOS01J8 Kontrasterkennung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3416571 BALLUFF Lichttaster BOS 18M-PUV-RD30-S4 BOS01J8 Kontrasterkennung 1 St.
Beschreibung
Energetische Lichttaster sind ideal für die Erkennung von Kontrastunterschieden. Sie erkennen Objekte abhängig von Oberfläche, Farbe und Material.Sie sind kostengünstig, einfach zu montieren und auszurichten. Baureihe=18M, Abmessung=Ø 18 x 75 mm, Schnittstelle=PNP Schließer/Öffner (NO/NC), Funktionsprinzip=Optoelektronischer Sensor, Funktionsprinzip optisch=Lichttaster, energetisch, Strahlcharakteristik=divergent, Lichtart=LED Rotlicht, Lichtfleckgröße=Ø 50 mm bei 600 mm, Reichweite=0...500 mm, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Gehäusematerial=Messing, Aktive Fläche, Material=Glas, Betriebsspannung Ub=10...30 VDC, Zulassung/Konformität=CEcULusEACWEEE
