Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St. kaufen

'Sirius-Schütz von Siemens in Grau mit mehreren Anschlüssen und Knöpfen, verwendet in elektrischen Schaltungen zur Steuerung von Motoren.'

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Kabel geordnet in mehreren Reihen und Spalten.

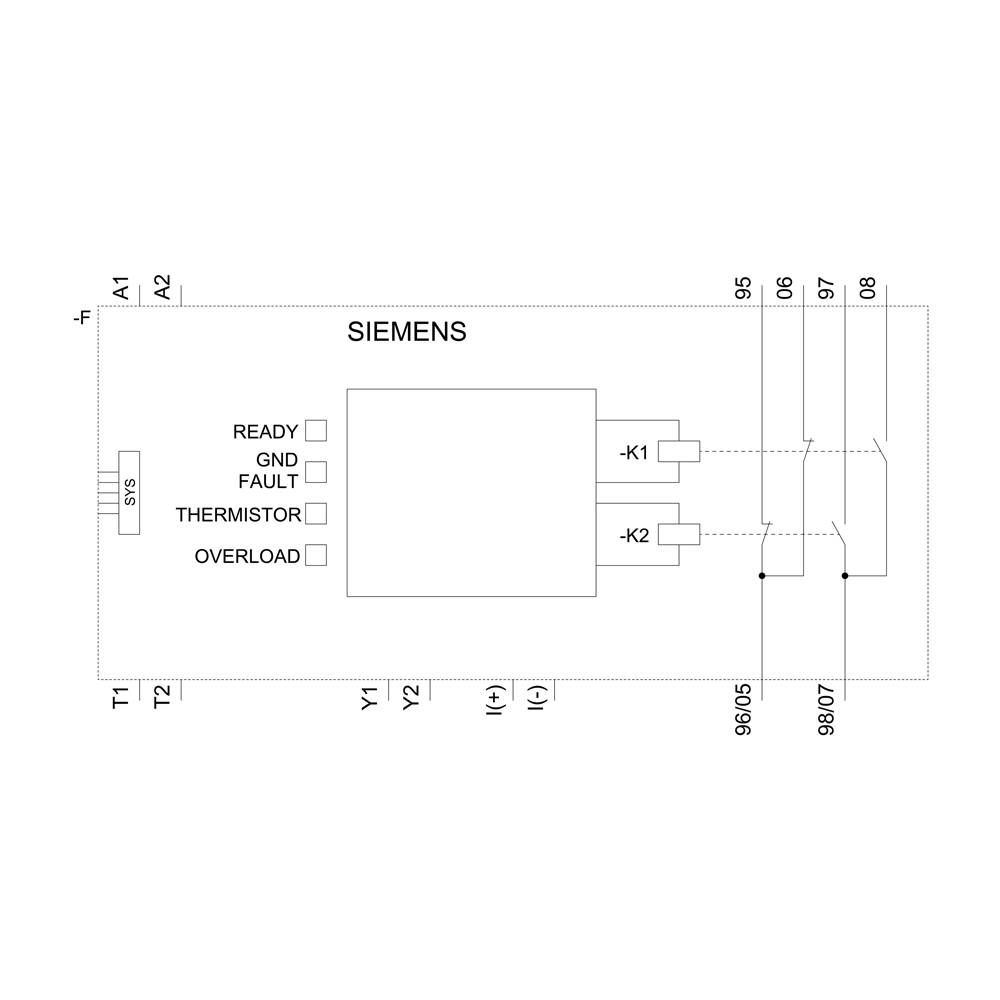

Schaltplan zeigt Siemens-Modul mit Anschlüssen: READY, GND FAULT, THERMISTOR, OVERLOAD und Relais K1, K2. Verbindungen klar dargestellt.

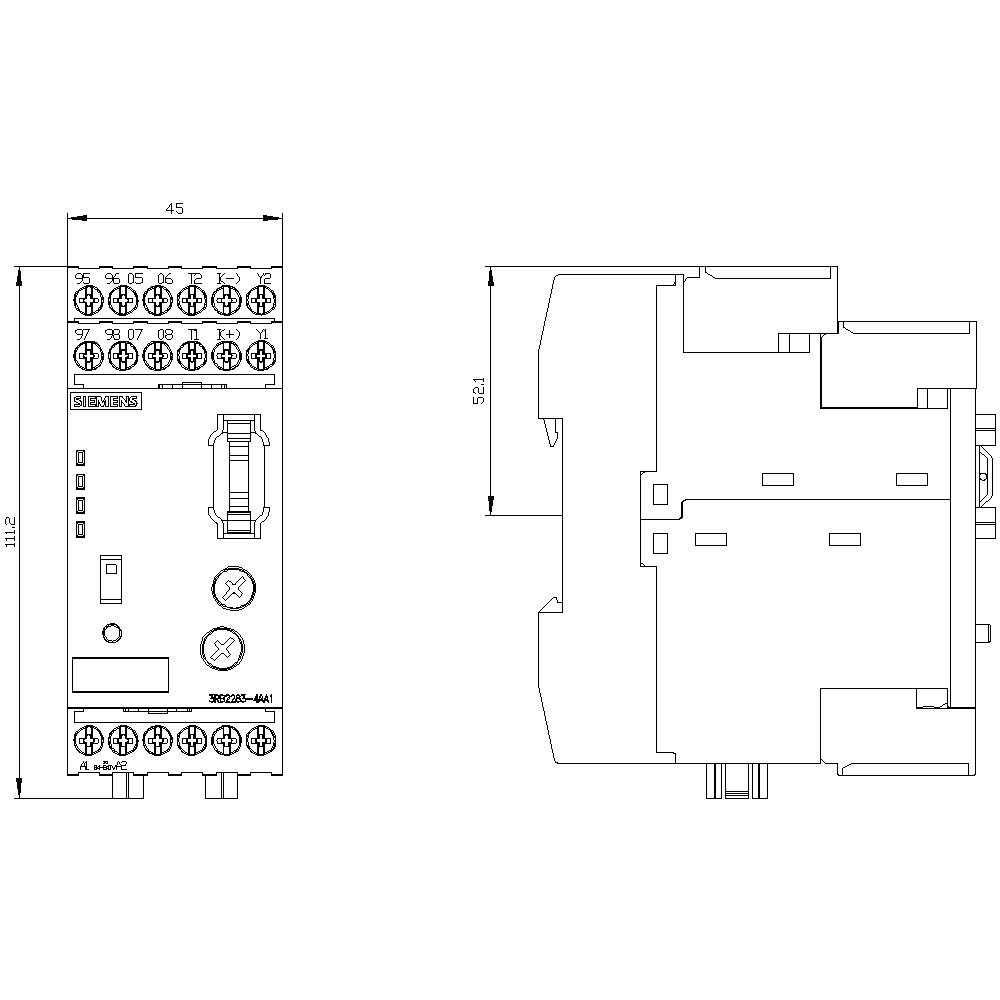

Technische Zeichnung eines elektronischen Geräts mit Abmessungen von 45x111,2 mm. Zeigt Vorder- und Seitenansicht mit Anschlussklemmen.

1/4

Abbildung ähnlich

Produkt-Art

Auswerteeinheit

Funktionen

Überlast

Kontaktart

2 Schließer

2 Öffner

Typ

3RB2383-4AA1

Betriebsspannung

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (340,34 € / Stück)

340,34 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5, 10, 20 und 30 einstellbar

Produkt-Art: Auswerteeinheit

Typ: 3RB2383-4AA1

Funktionen: Überlast

Betriebsspannung: 1000 V/AC

Kontaktart: 2 Schließer
2 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 111 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 111 x 95 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 2

: 2

: 0

: 24-240 V

: 24-240 V

: 24-240 V

: sonstige

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742024 Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742024 Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Beschreibung

Auswerteeinheit für Motorvollschutz (bistabil) Baugröße S00...S12,CLASS 5...30 Einzelaufstellung Hauptstromkreis: -- Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB23 für gehobene Anwendungen zum strom- und temperaturabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung.
Dank besonders großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Die Geräte sind mit monostabilem oder bistabilem Ausgangsrelais lieferbar. Zusätzlich sind auch Varianten mit Kommunikation über IO-Link verfügbar. Alle sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Pro Überlastrelais 3RB22/23/24 benötigen Sie ein Stromerfassungsmodul 3RB29 sowie eine Verbindungsleitung. Zusätzlich können Sie mit Funktionserweiterungsmodulen die Hilfskontakte für die jeweils benötigte Funktionalität optimieren.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
