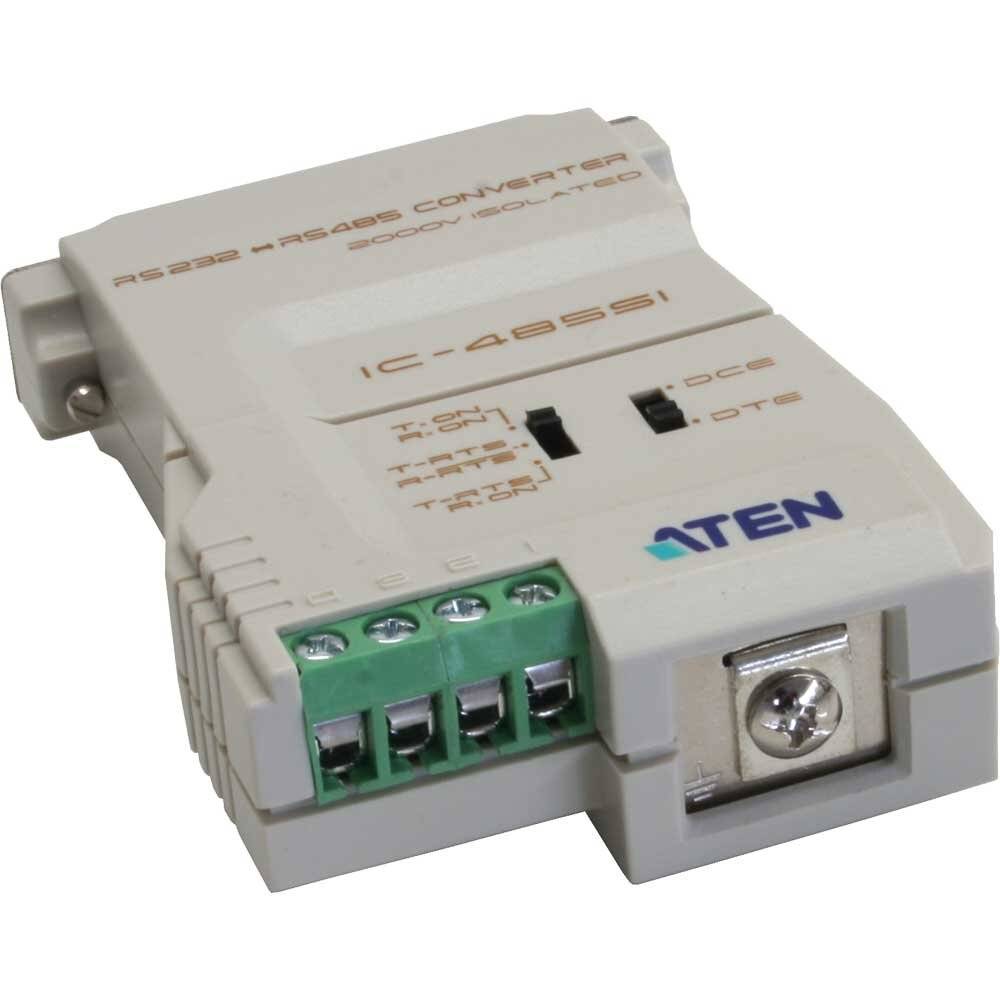

ATEN IC485SI RS-232 to RS-485 Interface Konverter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
87,68 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Der IC485SI ist ein 2-Weg-Wandler zur Umwandlung von RS-232 Signalen in und von RS-422/RS-485 Signalen in Langstreckenanwendungen bis zu 1200 m (...
Highlights & Details
- Die Datenübertragung wird über das RTS-Signal gesteuert
- DCE/DTE umschaltbar
- Vollduplex mit vier und Halbduplex mit zwei Drähten
- Übertragungswege bis 1200m
- Unterstützt Baudraten bis 115,2 Kbps
Technische Daten
- Produktgruppe: Adapter, Terminatoren, Konverter
- Produkttyp: Serieller Schnittstellenkonverter
- Farbe: grau
- Anschlüsse Seite 1 (PC): Terminal Block 4 fach
- Anschlüsse Seite 2 (Peripherie): DB25 Buchse
- Seite 1 Typ des Anschlusses: Terminalblock
- Seite 1 Art des Anschlusses: Weiblich (Buchse)
- Seite 2 Typ des Anschlusses: D-Sub 25-polig (DB-25)
- Seite 2 Art des Anschlusses: Weiblich (Buchse)
- Umsetzungsrichtung: RS232 RS485
- Anwendungsbereich: extern
- Abmessungen (HxBxT): 21 x 55 x 79 mm
- Netzanschluss: Gerät-Eurostecker, Typ-C
- Höhe: 21 mm
- Breite: 55 mm
- Tiefe: 79 mm
- Gewicht: 0.06 kg
- Verpackungshöhe: 60 mm
- Verpackungsbreite: 170 mm
- Verpackungstiefe: 120 mm
- Paketgewicht: 0.208 kg
- Bruttogewicht: 0,208
- Produkt-Art
Konverter
- Anschluss A Anzahl
1 x
- Anschluss A
RS232-Buchse
- Anschluss B Anzahl
1 x
- Hutschienenmontage möglich
Nein
- Anschluss B
RS485
- Stromversorgung
nicht erforderlich
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1013010 ATEN IC485SI RS-232 to RS-485 Interface Konverter
Beschreibung

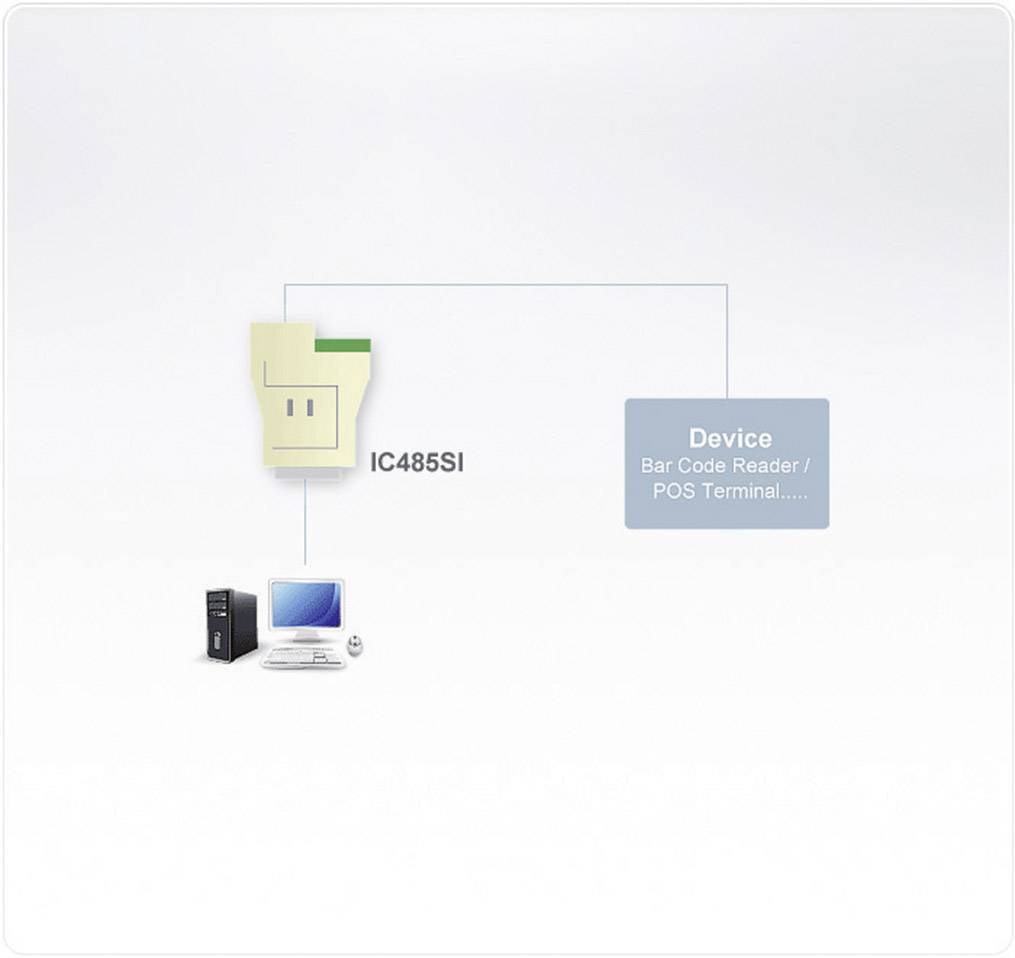

Der IC485SI ist ein 2-Weg-Wandler zur Umwandlung von RS-232 Signalen in und von RS-422/RS-485 Signalen in Langstreckenanwendungen bis zu 1200 m (4000 ft.). Er verfügt über eine Erdung für verbesserte Signal- und Stromisolierung. Die Datenübertragung wird über das RTS-Signal gesteuert. DCE/DTE umschaltbar. Verbindungsauswahl zwischen Point-to-Point, Multidrop und Einfach/Duplex. Vollduplex mit vier und Halbduplex mit zwei Drähten. Kompakte Baugröße. Übertragungswege bis 1200m. Entkopplung von Signal und Stromversorgung. Unterstützt Baudraten bis 115,2 Kbps
Ausführung
- ATEN IC485SI - Serieller Adapter - RS-232 - RS-422/485
- Gerätetyp : Serieller Adapter
- Formfaktor : Extern
- Schnittstellentyp (Bustyp) : RS-232, seriell
- Ports : RS-422/485
- Abmessungen (Breite x Tiefe x Höhe) : 5.4 cm x 7.4 cm x 1.8 cm
- Gewicht : 60 g
- Verdrahtungstyp : Seriell
- Data Link Protocol : RS-422, RS-485
- Datenübertragungsrate : 115.2 Kbps
- Entwickelt für : ATEN IC485SI
Lieferumfang
- 1x bidirektionaler Konverter, 1x 0AD6-1709-03EG Netzteil, 1x Benutzerhandbuch
