AS Schwabe A-V-E 2 44 kVA Baustromverteiler 61832 400 V 80 A

DIN VDE 0100-704 Normänderung 2018:
Ab 2020 muss die neue Norm bei Baustellenstart oder bei Änderung der Stromverteilung während der Baustellenlaufzeit erfüllt werden.
Am 18. Mai 2021 endet die Fassung der alten Norm, d. h. bis dahin müssen alle Verteiler ausgetauscht werden.
Alle unsere Baustromverteiler sind konform mit der Anwendernorm DIN VDE 0100-704. Damit sind Sie auf der sicheren Seite.

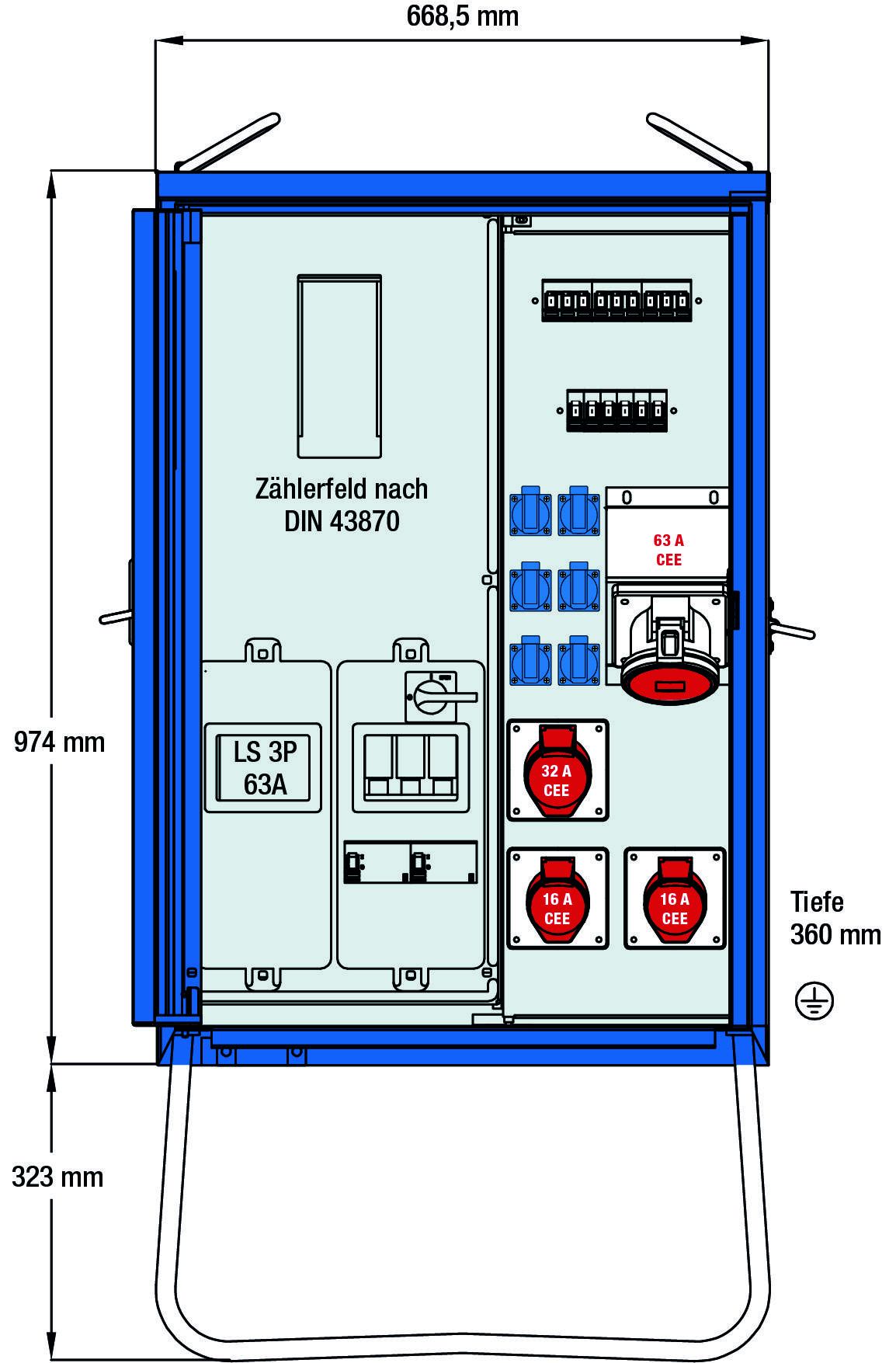

Anschluss-Verteiler-Endverteiler Schrank (A-V-E 2)

Eingang
Kabeleinführung M63 mit Zugentlastung bis max. 50 mm2
Absicherung Anschluss:
1× NH00-Sicherungslasttrennschalter mit 80 A mit Bügelklemmen 10-50mm2

Ausgang
1x CEE Steckdose 400 V, 63 A, 5-polig
1x CEE Steckdose 400 V, 32 A, 5-polig
2x CEE Steckdosen 400 V, 16 A, 5-polig
6x Schutzkontaktsteckdosen 230 V, 16 A

Absicherung Ausgänge
1x Leitungsschutzschalter 3P 63A mit thermisch-magnetischem Auslöser
1x FI 63 A, 4-polig, 300 mA, Typ B allstromsensitiv
1x FI 63 A, 4-polig, 30 mA, Typ B allstromsensitiv
1x LS C 32 A, 3-polig
2x LS C 16 A, 3-polig
6x LS C 16 A, 1-polig

Baustromverteiler in stabilem Stahlschrank mit schwermetallfreier Kunststofflackierung in blau
verschließbare Einfachtür mit Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Transportgriffen, zwei Kranösen oben, Zugentlastungsschiene, Befestigungslaschen für Erdnägel und Erdungsschraube
DS-Zählerplatz nach DIN 43870/2 vorhanden: Lieferung erfolgt ohne Zähler
IP44: bei geschlossener Tür, IP21: bei geöffneter Tür
