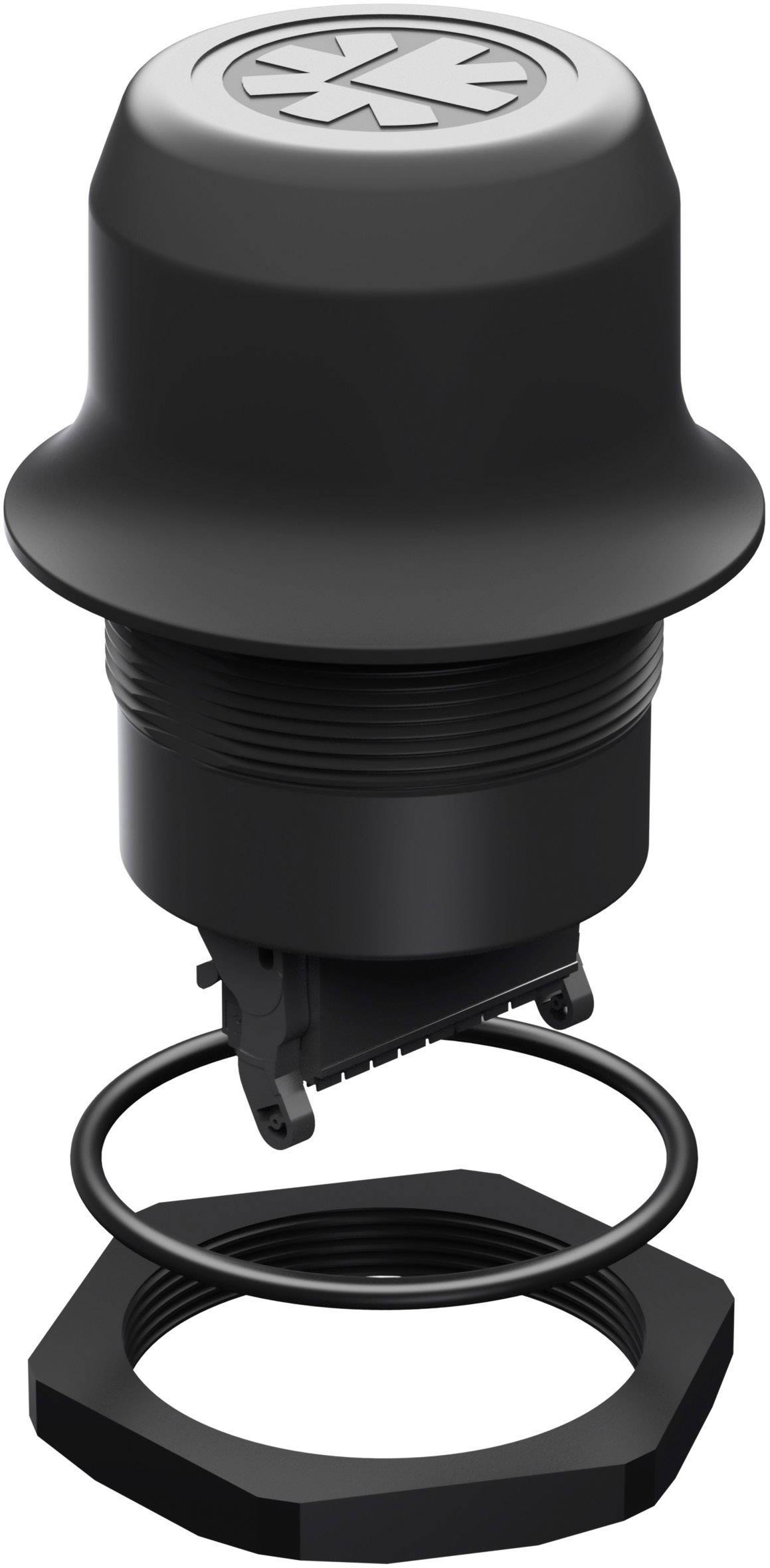

Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (376,00 € / Stück)
376,00 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausgangsleistung: WLAN 16 dBm - Bluetooth 10 dBm - Bluetooth Low Energy 7 dBm
- Leistungsaufnahme: 0.7W idle, 1.7W max (54mA@24VDC mit WLAN und 36mA@24VDC mit Bluetooth)
- Gehäusematerial: Kunststoff: PBT/PBT glasfaserverstärkt/PC-ABS
- Schutzart: oben IP67 (außerhalb Maschine), unten IP21 for (innerhalb Maschine)
- Montage: M50 Schraube und Mutter (50,5 mm Öffnung benötigt)
- Max. Reichweite: 100 m
- Antenne: Intern
- Anschluss: Inklusive Steckverbinder (2x9p; 3.5mm, Phoenix DFMC 1.5/9-ST-3.5, Push-in Federanschluss)
- Vibrations-verträglichkeit: Prüfung mit sinusförmigen Schwingungen gemäß IEC 60068-2-6:2007 mit folgenden Testparametern: Anzahl Achsen: 3 zueinander senkrechte Achsen (X:Y:Z), Dauer: Schwingungszyklen pro Achse, Geschwindigkeit: 1 oct/min, Modus: im Betrieb, Frequenz: 5-500 Hz, Weg ±3,5 mm, Beschleunigung: 2g. Prüfung der Stoßfestigkeit gemäß IEC 60068-2-27:2008 mit folgenden Testparametern: Wellenform: Sinushalbwelle, Anzahl Stöße: ±3 auf jeder Achse, Modus: Im Betrieb, Achsen ± X,Y,Z, Beschleunigung: 30 m/s2 , Dauer: 11 ms.
- Produkt-Art
Wireless Bolt™
- Schnittstellen
WLAN
Bluetooth
Ethernet
- Typ
Wireless Bolt™
- Betriebsspannung
9 V/DC
12 V/DC
24 V/DC
30 V/DC
- Max. Betriebstemperatur
65 °C
- Min. Betriebstemperatur
-40 °C
- Betriebstemperatur
-40 bis 65 °C
- Herst.-Teilenr.
AWB2000
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 1616320 Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1616320 Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 St.
Beschreibung
Mit dem Anybus Wireless Bolt können Sie die Steuerung Ihrer Maschine mit einem wireless Netzwerk verbinden. Der Wireless Bolt wird direkt an der Maschine oder am Schaltschrank montiert und ermöglicht den Maschinenzugriff via Bluetooth® oder WLAN (WiFi).
Der Anybus Wireless Bolt wird per Ethernetkabel mit der Maschinensteuerung verbunden und unterstützt neben den Industrial-Ethernet-Protokollen BACnet/IP, PROFINET, EtherNet/IP und Modbus-TCP auch die Protokolle TCP/IP und UDP.
MASCHINEN WIRELESS KONFIGURIEREN
Der Anybus Wireless Bolt ermöglicht es Ihnen, Ihre Maschine per Funk zu konfigurieren oder zu bedienen. Sie können zum Beispiel auf die Webseiten Ihrer Steuerung via Laptop, Tablet oder Smartphone zugreifen. Die Reichweite der Funkverbindung beträgt bis zu 100 m. Mit dem Wireless Bolt können Sie das Konzept "Bring Your Own Device" (BYOD) realisieren und beispielsweise auf teure, fest installierte HMIs verzichten.
RUNDES GESAMTPAKET
Mit dem Anybus Wireless Bolt erhalten Sie ein Gesamtpaket, das Anschluss, Kommunikationsprozessor und integrierte Antenne in einer Einheit vereint. Unabhängig von der Kommunikationsmethode wird für Stromversorgung und Kommunikation immer derselbe Anschluss verwendet (2x9p Stiftleiste).
Funktionen und Vorteile: Konfiguration von Maschinen und Fehlersuche über ein wireless Netzwerk · Maschinenzugriff mit Laptop, Tablet oder Smartphone als Alternative zu teuren, fest installierten HMIs · Anbindung mobiler Transportfahrzeuge wie z.B. AGVs (Automated Guided Vehicles) · Verbindung mit Cloud-Service oder Einbindung von Live-Daten ins SCADA-System · Überbrückt Ethernet und folgende Protokolle: BACnet/IP, EtherNet/IP, Modbus-TCP, PROFINET, TCP/UDP. (PROFINET nur im Tunnel Mode oder MAC Address Cloning Mode) · Einzigartige Methode zur Behandlung von Interferenzstörungen ohne Beeinträchtigung der Bluetooth-Konformität oder Interoperabilität mit anderen Geräten · 2,4 GHz WLAN ermöglicht einfachen Verbindungsaufbau und identifiziert störungsfreie Kanäle · Ein Gesamtpaket: Anschluss, Kommunikationsprozessor und integrierte Antenne in einer Einheit · Konfigurierbarer digitaler Eingang, um z.B. Roaming-Verhalten zu steuern. Max. 3 m Signalkabel · Verwendet ARM mbed 3.0 IoT Device Platform · Gleichzeitiger Betrieb von WLAN und Bluetooth ermöglicht Funkbrücken zwischen den beiden Netzwerken sowie Netzwerkredundanz · Security-Funktionen für sicheren Betrieb im industriellen Umfeld.
Konfiguration
Sie können den Anybus Wireless Bolt über seine integrierten Webseiten konfigurieren. Alternativ können Sie zur Konfiguration auch AT-Befehle senden oder die Easy Config Modi nutzen.
Montage
Der Anybus Wireless Bolt wird in einer 50,5 mm (M50) großen Öffnung an der Maschine oder im Schaltschrank befestigt. Der obere Teil („Helm“) ist außerhalb und hat ein IP67-Gehäuse. Der untere Teil befindet sich in der Maschine/Schaltschrank (IP21).
Der Anybus Wireless Bolt wird per Ethernetkabel mit der Maschinensteuerung verbunden und unterstützt neben den Industrial-Ethernet-Protokollen BACnet/IP, PROFINET, EtherNet/IP und Modbus-TCP auch die Protokolle TCP/IP und UDP.
MASCHINEN WIRELESS KONFIGURIEREN
Der Anybus Wireless Bolt ermöglicht es Ihnen, Ihre Maschine per Funk zu konfigurieren oder zu bedienen. Sie können zum Beispiel auf die Webseiten Ihrer Steuerung via Laptop, Tablet oder Smartphone zugreifen. Die Reichweite der Funkverbindung beträgt bis zu 100 m. Mit dem Wireless Bolt können Sie das Konzept "Bring Your Own Device" (BYOD) realisieren und beispielsweise auf teure, fest installierte HMIs verzichten.
RUNDES GESAMTPAKET
Mit dem Anybus Wireless Bolt erhalten Sie ein Gesamtpaket, das Anschluss, Kommunikationsprozessor und integrierte Antenne in einer Einheit vereint. Unabhängig von der Kommunikationsmethode wird für Stromversorgung und Kommunikation immer derselbe Anschluss verwendet (2x9p Stiftleiste).
Funktionen und Vorteile: Konfiguration von Maschinen und Fehlersuche über ein wireless Netzwerk · Maschinenzugriff mit Laptop, Tablet oder Smartphone als Alternative zu teuren, fest installierten HMIs · Anbindung mobiler Transportfahrzeuge wie z.B. AGVs (Automated Guided Vehicles) · Verbindung mit Cloud-Service oder Einbindung von Live-Daten ins SCADA-System · Überbrückt Ethernet und folgende Protokolle: BACnet/IP, EtherNet/IP, Modbus-TCP, PROFINET, TCP/UDP. (PROFINET nur im Tunnel Mode oder MAC Address Cloning Mode) · Einzigartige Methode zur Behandlung von Interferenzstörungen ohne Beeinträchtigung der Bluetooth-Konformität oder Interoperabilität mit anderen Geräten · 2,4 GHz WLAN ermöglicht einfachen Verbindungsaufbau und identifiziert störungsfreie Kanäle · Ein Gesamtpaket: Anschluss, Kommunikationsprozessor und integrierte Antenne in einer Einheit · Konfigurierbarer digitaler Eingang, um z.B. Roaming-Verhalten zu steuern. Max. 3 m Signalkabel · Verwendet ARM mbed 3.0 IoT Device Platform · Gleichzeitiger Betrieb von WLAN und Bluetooth ermöglicht Funkbrücken zwischen den beiden Netzwerken sowie Netzwerkredundanz · Security-Funktionen für sicheren Betrieb im industriellen Umfeld.
Konfiguration
Sie können den Anybus Wireless Bolt über seine integrierten Webseiten konfigurieren. Alternativ können Sie zur Konfiguration auch AT-Befehle senden oder die Easy Config Modi nutzen.
Montage
Der Anybus Wireless Bolt wird in einer 50,5 mm (M50) großen Öffnung an der Maschine oder im Schaltschrank befestigt. Der obere Teil („Helm“) ist außerhalb und hat ein IP67-Gehäuse. Der untere Teil befindet sich in der Maschine/Schaltschrank (IP21).
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
