Anybus ABC3061 ABC3061 Seriell Umsetzer RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St. kaufen

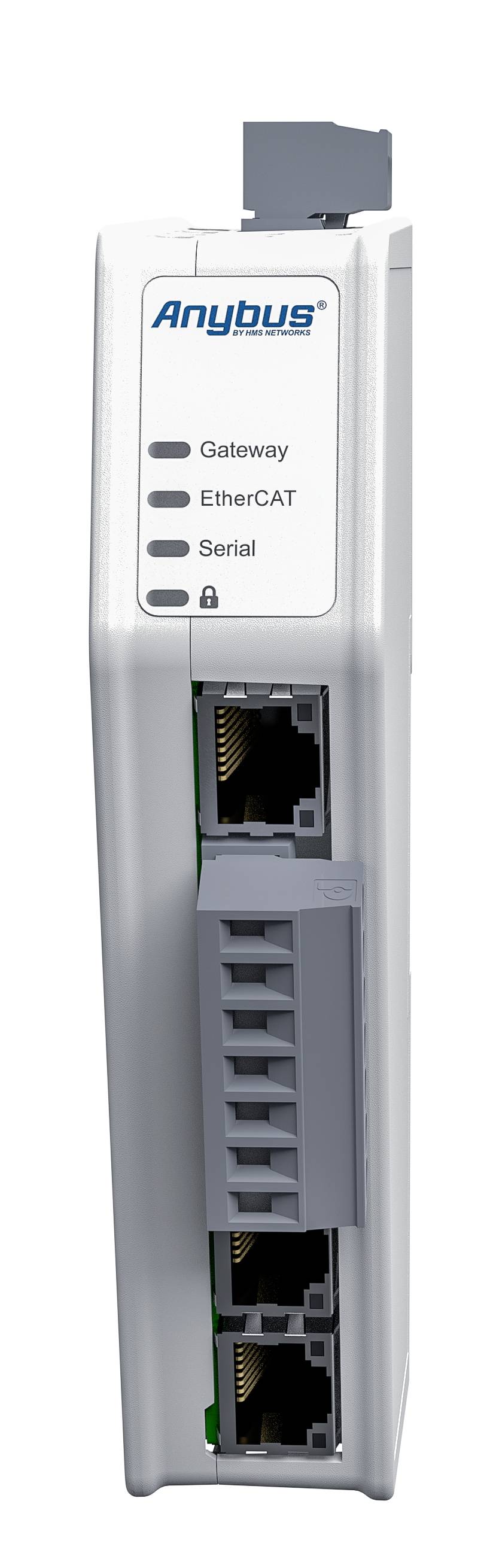

Ein vertikales, weißes Anybus-Gerät mit Ethernet- und Serialschnittstellen, beschriftet mit 'Gateway', 'EtherCAT' und 'Serial'.

1/2

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (588,00 € / Stück)

588,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Anybus Communicator - EtherCAT

Übertragung von bis zu 1.486 Byte in beide Richtungen
Konvertiert standardisierte und proprietäre RS-232/485-Protokolle
Webbasierte Drag-&-Drop-Konfigurationsschnittstelle
Industrieller Temperaturbereich von -25 bis +70 °C
Bewährte Anybus-Technologie: NP40-Netzwerkprozessor

Technische Daten

Maße (L x B x H) mit seriellem Anschluss und Netzstecker: 98 x 27 x 144 mm
Nettogewicht: 150 g
Tasten und Schalter: Reset-Taste und Sicherheitsschalter
LEDs: Statusanzeige für das Gateway sowie für Netzwerk 1 und Netzwerk 2
IP-Schutzart: IP20
Gehäusematerial: PC ABS, UL 94 VO
Montage: Hutschiene (35 * 7,5/15)
UMWELT
Betriebstemperatur: -25 bis 70° C
Lagertemperatur: 40 bis 85° C
Relative Luftfeuchtigkeit: 0-95% nicht kondensierend
Einbauhöhe: Bis zu 2.000 m
Stromverbrauch: Typische Werte: 160 mA bei 24 V, maximal 400 mA bei 12 V
Netzanschluss: 3-poliger Schraubklemmanschluss
Schutz: Verpolungs- und Kurzschlussschutz
SERIELLER RS232/485-ANSCHLUSS
Anschlüsse: 1 x RS232/RS485
Baudrate: 1200 bit/s bis 128 kbit/s
Max. Anzahl Stationen: 31
Isolation: Galvanische Trennung
Stecker: 7-poliger Phoenix-Stecker
Max. Anzahl Knoten: 31
MODBUS RTU
Betriebsart: Master
Unterstützte Funktionen: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Max. Anzahl von Befehlen: 150
Eingangsdatengröße: 1 024 Byte
Ausgangsdatengröße: 1 024 Byte
ETHERNET-ANSCHLÜSSE
Anschlüsse: 2+2 x Ethernet
Isolation: Galvanische Trennung
Bitrate: 10/100 Mbit/s Vollduplex
Stecker: RJ45
Switch: Dual port cut-through Switch
ETHERCAT
Betriebsart: EtherCAT Slave nach IEC 61158 Typ 12 (ETG.1000)
Adressierungsmodi: Logical, Node und Position
Synchronisationsmodus: Free run
Eingangsdatengröße´: 1.486 Byte
Ausgangsdatengröße: 1.486 Byte
Netzwerkredundanz: Device Level Ring (DLR), Beacon-basiert
Min. Zykluszeit: 100 μs
Funktionen: Unterstützt CANopen over EtherCAT (CoE)
ESI-Datei: Vorhanden
ZERTIFIZIERUNGEN UND STANDARDS
UL: CULUSfile number E214107
CE: 2014/30/EU
KC: R-R-ABJ-Communicator
EMV: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
Umwelt: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
Vibration und Stöße: IEC 60068-2-27, IEC 60068-2-6
Entsorgung: WEE
KONFIGURATION
Konfigurationssoftware: Webbasierte Konfiguration
Konfigurationsanschlüsse: Dedizierter 10/100 Mbit/s RJ45 Ethernet-Konfigurationsanschluss und weitere Ethernet-Anschlüsse
SICHERHEIT
Sicheres Hochfahren (Secure boot): Gewährleistet die Software-Authentizität
Sicherheitsschalter: Physischer Schalter, der den Zugriff auf die webbasierte Konfigurationsschnittstelle aktiviert/deaktiviert

Produkt-Art: Seriell Umsetzer

Schnittstellen: RS-485
RS-232
Modbus-RTU
EtherCat

Typ: ABC3061

Betriebsspannung: 24 V DC/AC

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -25 °C

Betriebstemperatur: -25 bis 70 °C

Abm.: (B x H) 27 mm x 144 mm

Max. Stromaufnahme: 400 mA

Höhe: 144 mm

Breite: 27 mm

Herst.-Teilenr.: ABC3061

Schnittstellen: EtherCAT Slave nach IEC 61158 Typ 12 (ETG.1000)

Stromaufnahme: 160 mA

UKCA: Ja

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 2637482 Anybus ABC3061 ABC3061 Seriell Umsetzer RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2637482 Anybus ABC3061 ABC3061 Seriell Umsetzer RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.

Information

Information 2637482 Anybus ABC3061 ABC3061 Seriell Umsetzer RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.

Beschreibung

Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/485) in ein EtherCAT-Netzwerk integrieren. Dafür sind keine Änderungen am seriellen Gerät notwendig.

Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.

Kovertiert fast jedes serielle Protokoll
Der Communicator kann fast jedes serielle Protokoll konvertieren, z.B. Master/Slave-Protokolle wie Modbus RTU, aber auch herstellerspezifische Query/Response- oder Produce/Consume-Protokolle.

Typische Serielle Anwendungen
Typische serielle Anwendungen sind z.B. Frequenzumrichter, Sensoren, Aktoren, Bedienterminals, Barcodeleser, RFID-Leser oder Industriewaagen.
Übertragung von bis zu 1.486 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 1.486 Byte an Daten zur übergeordneten SPS senden und 1.486 Byte Daten von der SPS empfangen, insgesamt können also 2.972 Byte übertragen werden. Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.

Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten Webbrowser und legen Sie los.

Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.

Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.

Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.

Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den Netzwerkverkehr zu überwachen.

Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und angeschlossen werden kann.

Diagnose
Wenn Sie die Communicator-Weboberfläche öffnen, sehen Sie sofort den Status der Verbindung zum übergeordneten industriellen Netzwerk und der seriellen Verbindung. Sie können auch den Status einzelner serieller Knoten sehen. Für Analysezwecke werden die serielle Seite sowie Ereignisse protokolliert.

Support
Manchmal stoßen Sie auf ein Problem, bei dem Sie Hilfe benötigen. Deshalb haben wir eine Support-Seite mit Kontaktinformationen in die Benutzeroberfläche aufgenommen. Es gibt auch eine Schaltfläche zur Erstellung eines Supportpakets, um die Fehlerbehebung zu vereinfachen.
