Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St. kaufen

'Elektronisches Modul von METZ CONNECT, Modell KMA-FB, 24V AC/DC. Sichtbar sind mehrere elektrische Anschlüsse und ein Schalter.'

Weiße DIN-Schienen-Elektromodule mit der Bezeichnung KMA mit Anschlüssen B1 B2, YR L und A1 A2; Frontschalter mit den Positionen AUS und Automatik sowie ein roter Einstelldrehknopf mit einer Skala von 0 bis 10.

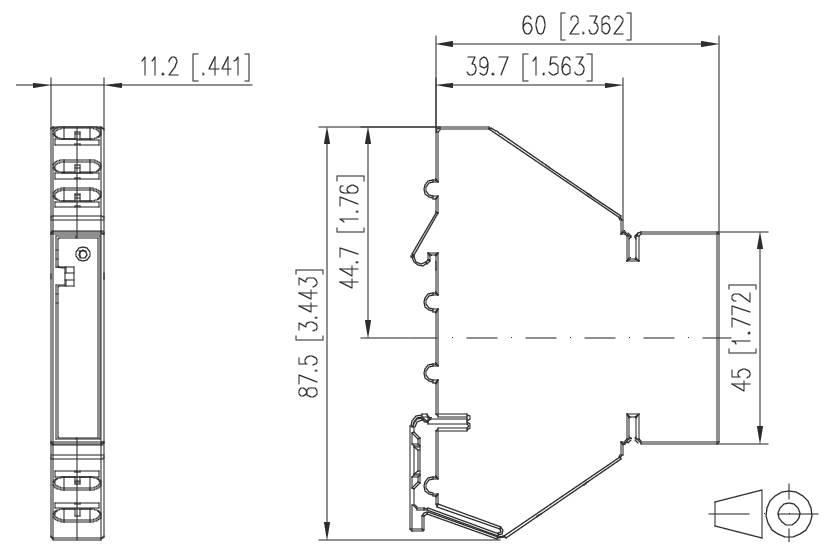

Technische maßstabsgetreue Linienzeichnung eines kleinen elektronischen Moduls mit Seiten- und Vorderansicht mit Abmessungen in Millimetern und Zoll.

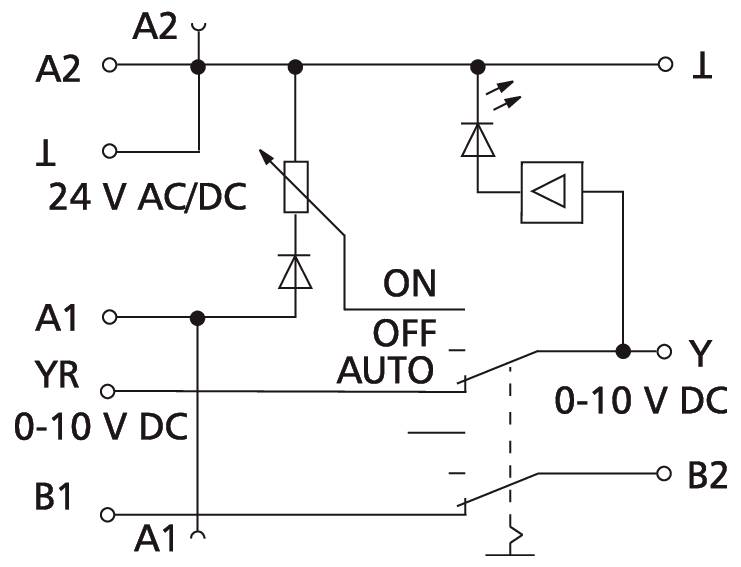

Schaltschema für ein 24-V-AC/DC-Steuermodul mit A1/A2-Stromversorgung, Y-Ausgang 0-10 V DC, B1/B2-Anschlüsse und EIN/AUS/AUTO-Wahlschalter.

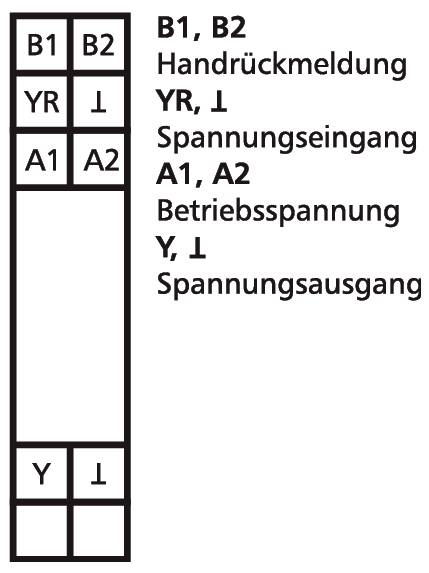

Anschlussdiagramm eines Geräts mit Klemmen B1, B2, YR, I, A1, A2, Y und I; Beschriftung für Handrückmeldung, Spannungseingang, Betriebsspannung und Spannungsausgang.

1/5

Produkt-Art

Analogwert-Geber

Betriebsspannung max.

24 V/AC

24 V/DC

Typ

110730

Betriebsspannung

24 V/AC

24 V/DC

Betriebsspannungsbereich

24, 24 V/AC, V/DC (max)

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

7 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (21,00 € / Stück)

22,68 €

-7 %

21,00 €

zzgl. MwSt.

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Analogwertgeber KMA-F8

Highlights & Details

Interfacetechnik
Interfacebaustein
Analogwertgeber
Sollwertgeber
Stellgrößenvorgabe
Ventilstellungen
Mischklappen einstellen
Handbetrieb
Koppelbaustein
BTR Relais
BTR Netcom

Technische Daten

Produktgruppe: Gebäudeautomation
Produkttyp: Schnittstellenmodule
Farbe: mehrfarbig
Schutzart (IP Code): IP40
Betriebstemperatur min.: -5 °C
Betriebstemperatur max.: 55 °C
Höhe: 7.5 cm
Breite: 9 cm
Tiefe: 11.7 cm
Gewicht: 31 g
Verpackungshöhe: 50 mm
Verpackungsbreite: 100 mm
Verpackungstiefe: 130 mm
Paketgewicht: 0.031 kg
Bruttogewicht: 0,031

Produkt-Art: Analogwert-Geber

Typ: 110730

Betriebsspannung: 24 V/AC
24 V/DC

Betriebsspannung max.: 24 V/AC
24 V/DC

Betriebsspannungsbereich: 24, 24 V/AC, V/DC (max)

Anschluss: Federklemme

: IP40

Min. Temperatur: -5 °C

Max. Temperatur: +55 °C

Breite: 11.20 mm

Höhe: 87.50 mm

Tiefe: 60 mm

Abm.: (L x B x H) 11.7 cm x 11.20 mm x 87.50 mm

Inhalt: 1 St.

Gewicht: 43 g

Herstellerfarbe: Grau

Länge: 11.7 cm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2860517 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2860517 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St.

Information

Information 2860517 Analogwert-Geber 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 St.

Beschreibung

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.Anschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgröße.
