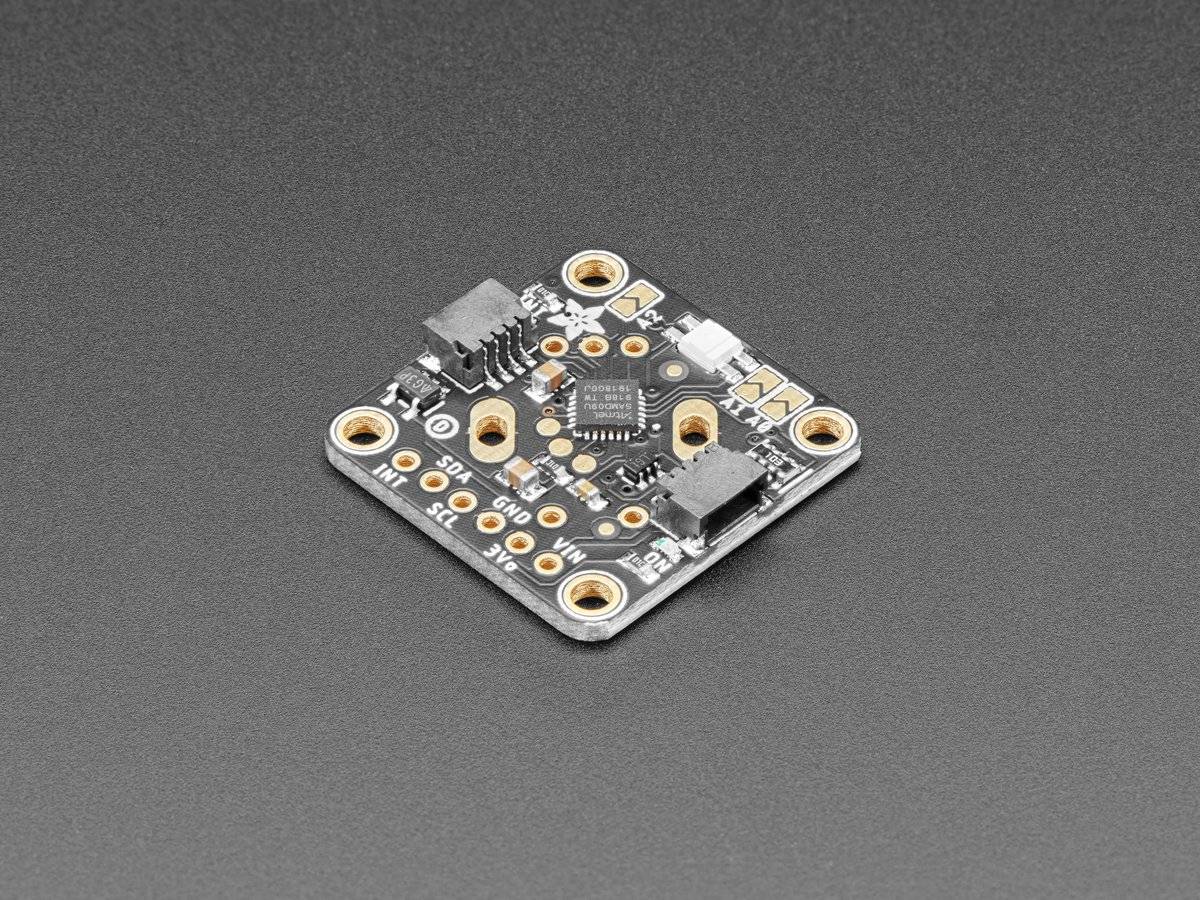

Adafruit I2C QT Rotary Encoder with NeoPixel STEMMA QT Qwiic

Dieser Drehgeber mit Stemma QT macht Schluss mit all dem Ärger – Sie können jeden „Standard“-Drehgeber mit PEC11-Pinbelegung mit oder ohne Druckschalter einlöten. Der integrierte Mikrocontroller ist mit unserer Wippen-Firmware programmiert und verfolgt für Sie alle Impulse und Pins und speichert dann den Inkrementalwert für eine jederzeitige Abfrage über I2C. Schließen Sie es mit einem Stemma-QT-Kabel an, um sofort rotierende Leistung zu erzielen, mit jeder Art von Mikrocontroller, von einem Arduino UNO bis hin zu einem Raspberry Pi.

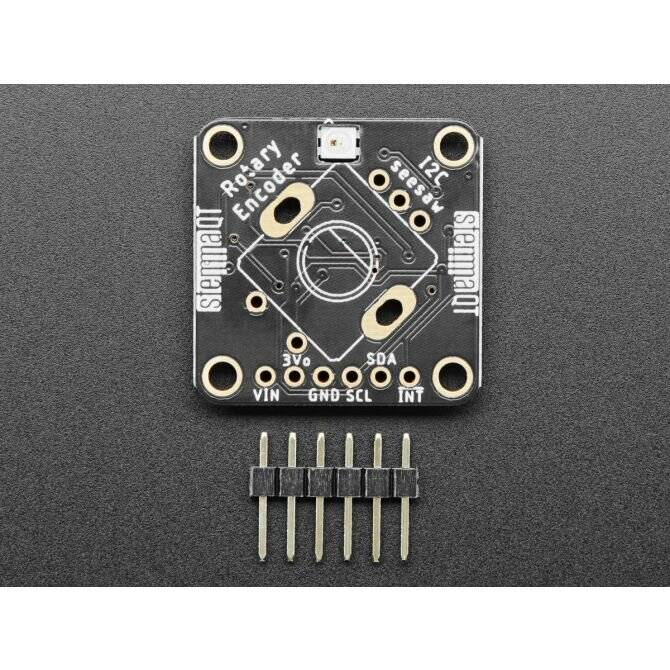

Es ist auch einfach, diesen Breakout zu einem Steckbrett hinzuzufügen – mit sechs Breakout-Pads im Abstand von 0,1 Zoll. Versorgen Sie ihn mit 3 bis 5 V Gleichstrom und verwenden Sie dann 3 oder 5 V Logik-I2C-Daten. Der INT-Pin kann so konfiguriert werden, dass er bei jeder Drehung niedrig pulsiert oder das Drücken einer Taste wird erkannt, so dass Sie den I2C-Port nicht per Spam auslesen müssen, um Bewegungen zu erkennen.
Es ist ein NeoPixel an Bord, der jede gewünschte Farbe anzeigen kann. Für zusätzliches visuelles Feedback wird es auch über I2C gesteuert oder Sie können es auch ausschalten, wenn Sie möchten. Auf der Rückseite befinden sich eine grüne Power-LED sowie eine rote INT-LED, die, sofern der Interrupt konfiguriert ist, blinkt, wenn der Interrupt ausgelöst wird.
Mithilfe der drei integrierten Adressbrücken können Sie bis zu 8 dieser Drehgeber an einem einzigen I2C-Port anschließen. Der erste befindet sich an der Adresse 0x36, der letzte an der Adresse 0x3D, wenn alle drei Jumper festgelötet sind.
- Dieser Breakout wird ohne angelöteten Encoder geliefert.
- Die Standard-I2C-Adresse ist 0x36

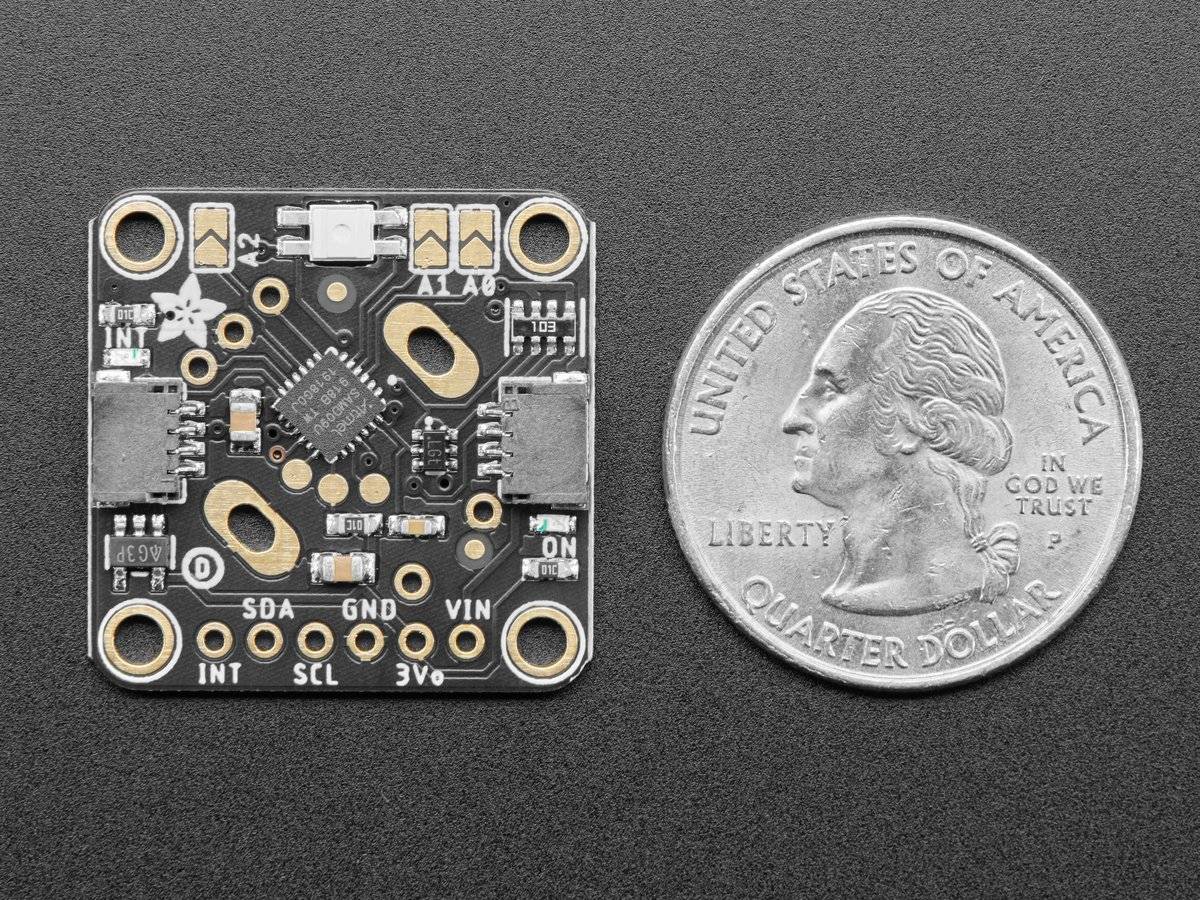

- Produktabmessungen: 25,6 mm x 25,3 mm x 4,6 mm
- Produktgewicht: 2,4 g
