Adafruit 1.54\" dreifarbiges eInk / ePaper 200x200 Display mit SRAM

Adafruit 1.54\" Tri-Color eInk / ePaper Display Breakout mit SRAM

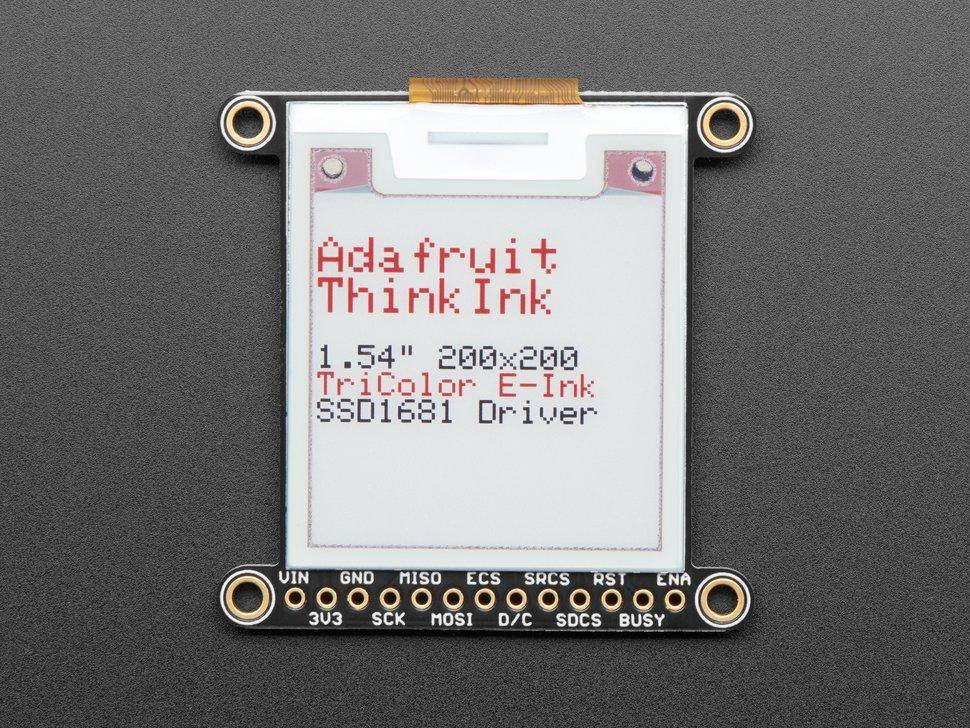

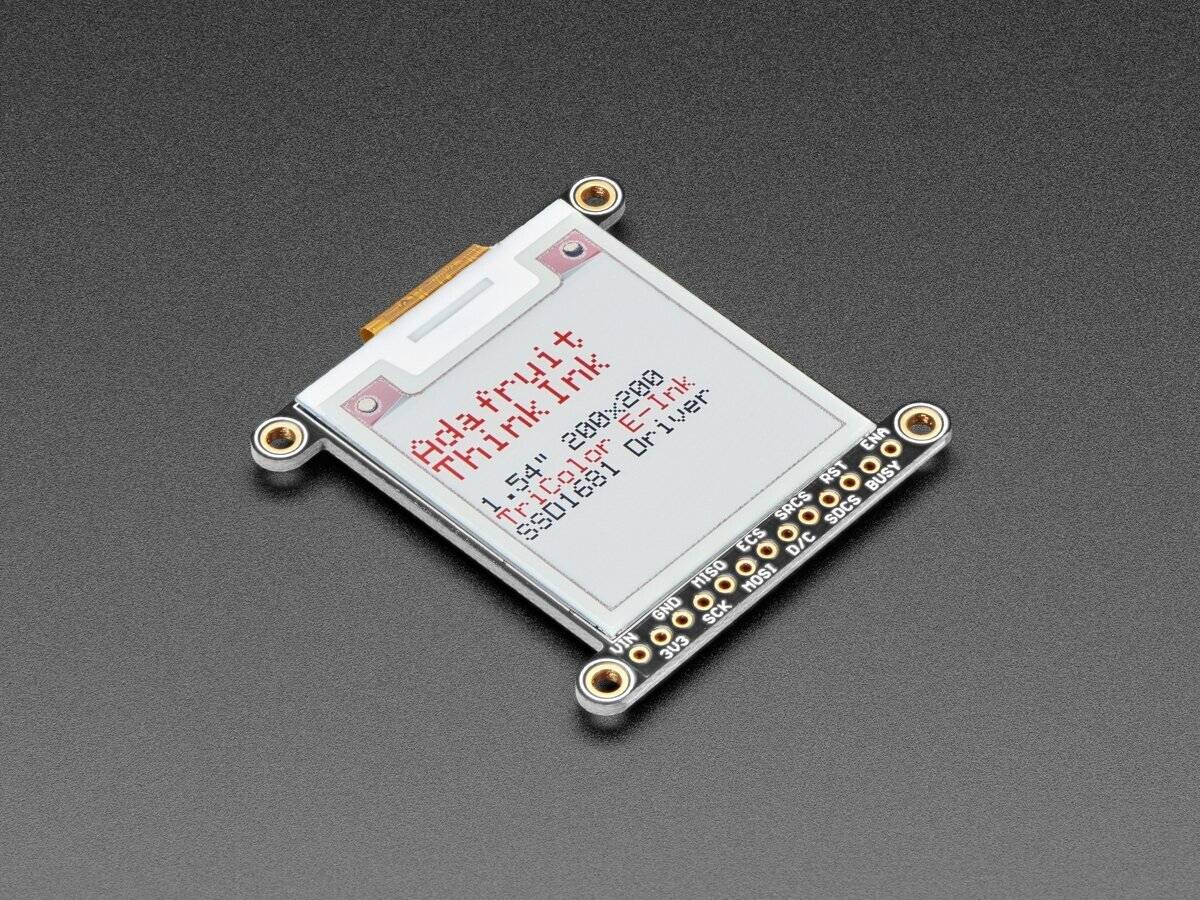

Dieses Breakout-Board integriert ein 1,54 Zoll großes tri-color eInk-Display mit den Farben Schwarz, Rot und Weiß. Das Display besitzt eine Auflösung von 200 × 200 Pixeln und basiert auf dem SSD1681 Controller. eInk-Displays zeichnen sich dadurch aus, dass ein dargestelltes Bild auch ohne Stromversorgung erhalten bleibt. Die Anzeige bietet einen hohen Kontrast und bleibt auch bei direkter Sonneneinstrahlung gut lesbar. Dadurch eignet sich diese Displaytechnologie für Anwendungen, bei denen Inhalte dauerhaft sichtbar bleiben sollen.

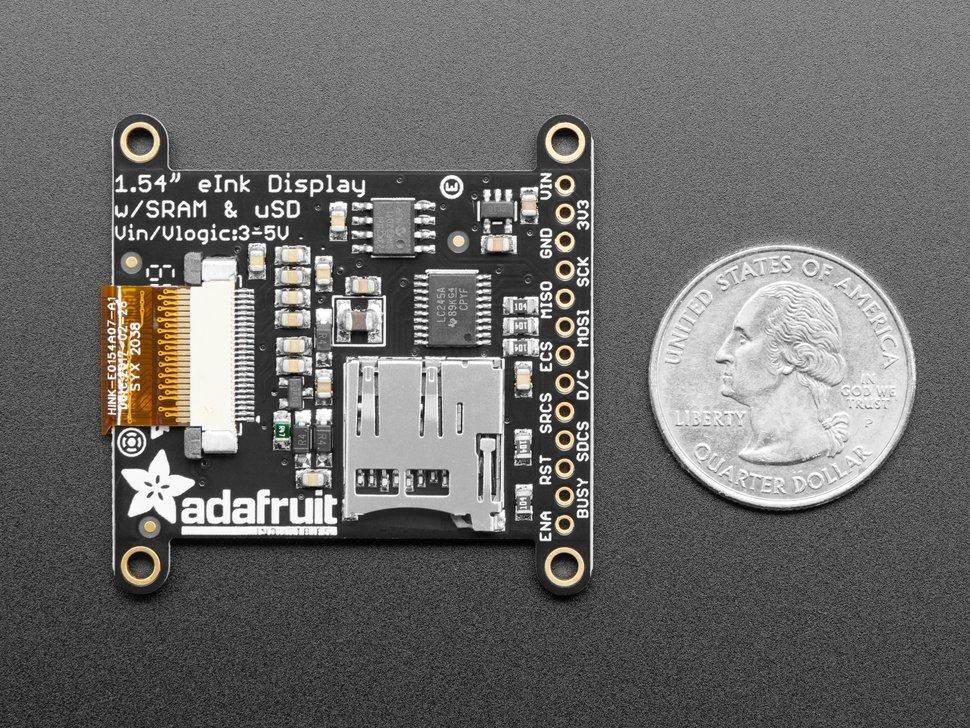

Das Modul wurde für Mikrocontroller-Projekte entwickelt und ermöglicht eine einfache Integration eines ePaper-Displays. Über bereitgestellte Bibliotheken für Arduino kann ein Framebuffer erstellt und anschließend auf das Display übertragen werden. Um den Speicherbedarf auf Mikrocontrollern zu reduzieren, befindet sich auf der Rückseite des Boards ein zusätzlicher SRAM-Speicher. Dieser teilt sich die SPI-Schnittstelle mit dem Display und benötigt lediglich einen zusätzlichen Steuerpin. Dadurch können Bilddaten zunächst im externen Speicher abgelegt und anschließend an das eInk-Display übertragen werden.

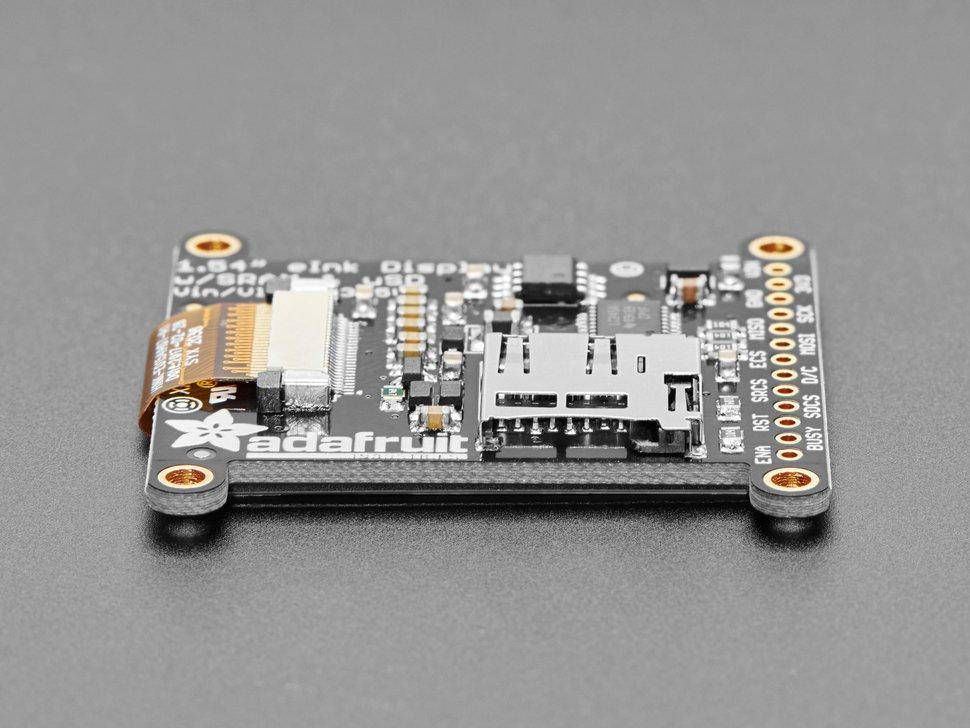

Das Board verfügt zusätzlich über einen MicroSD-Kartenslot, über den Bilder, Textdateien oder andere darzustellende Inhalte gespeichert werden können. Alle Signale sind mit 3V- und 5V-Logik kompatibel und können mit verschiedenen Mikrocontroller-Plattformen verwendet werden. Für Anwendungen mit geringem Energieverbrauch besitzt der integrierte 3,3-V-Spannungsregler einen Enable-Pin, über den die Stromversorgung von SRAM, MicroSD und Display deaktiviert werden kann.

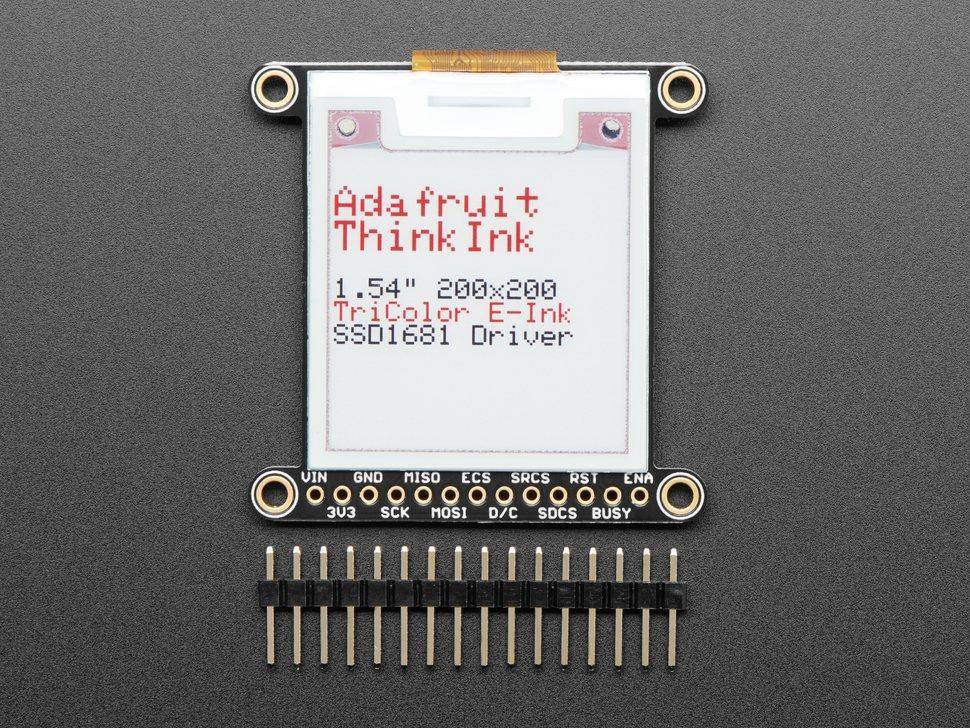

Das Modul wird vormontiert und getestet geliefert. Für die Nutzung auf Breadboards oder in Projekten müssen die beiliegenden Stiftleisten mit einem Lötkolben montiert werden.

Merkmale im Überblick

1,54 Zoll eInk / ePaper Display
Tri-color Darstellung in Schwarz, Rot und Weiß
Auflösung 200 × 200 Pixel
SSD1681 Displaycontroller
Anzeige bleibt ohne Stromversorgung erhalten
Externer SRAM-Speicher zur Reduzierung des RAM-Bedarfs auf Mikrocontrollern
SPI-Schnittstelle für Display und Speicher
MicroSD-Kartenslot zur Speicherung von Bildern und Daten
3,3-V-Spannungsregler mit Enable-Pin
EYESPI kompatible Schnittstelle
Kompatibel mit Arduino-Bibliotheken und Adafruit_GFX
Logikpegel kompatibel mit 3V und 5V Systemen

Kompatibilität

Mikrocontroller mit SPI-Schnittstelle
Arduino Plattform
3V und 5V Logiksysteme
MicroSD Speicherkarten
EYESPI kompatible Systeme

Technische Daten

Displaytyp: eInk / ePaper
Displaygröße: 1,54 Zoll
Displayfläche: 28 × 28 mm
Farben: Schwarz, Rot, Weiß
Auflösung: 200 × 200 Pixel
Controller: SSD1681
Schnittstelle: SPI
Zusatzspeicher: externer SRAM
Speichererweiterung: MicroSD Kartenslot
Logikpegel: 3 V / 5 V kompatibel
Montagebohrungen: 4 × 2,5 mm (0.1\")
Abmessungen: 43,5 × 43 × 4,8 mm



Lieferumfang

1x Adafruit 1.54\" Tri-Color eInk Display Breakout
1x Stiftleisten-Set

Links

Produktanleitung
