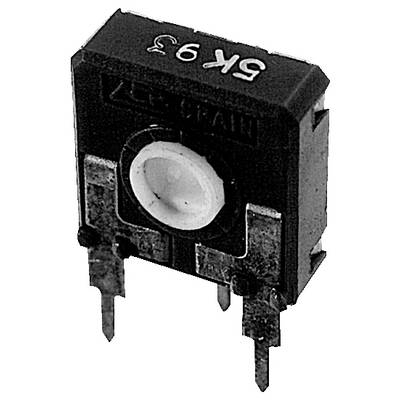

ACP CA14NH05-1KA2020 Kohleschicht-Trimmer linear 0.25 W 1 kΩ 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kohleschicht-Trimmer
Widerstand
1 kΩ
Widerstandsverlauf
linear
Belastbarkeit
0.25 W
Grenzspannung
250 V
Datenblatt (PDF)
2300 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
25
-
0,27650 €
75
9% = 0,03 €
0,25131 €
125
12% = 0,03 €
0,24292 €
250
15% = 0,04 €
0,23453 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 25
Vielfache: 25
Gesamt (0,2765 € / Stück)
6,91 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ACP E-Regler stehend RM10/5 1K
Unser Service für Sie
Technische Daten
- Anwendung: 14mm-Potentiometer werden hauptsächlich in Steuerungsanwendungen auf verschiedenen Märkten eingesetzt:
- • Elektronische Haushaltsgeräte, Heizung, Lüftung und Luft Klimaanlage (HVAC), Thermostate
- • Automotive: HVAC-Steuerungen, Beleuchtungssteuerung (Positionsanpassung und Sensoren), Dimmer, Sitzheizungssteuerungen
- • Industrieelektronik: Multimeter, Oszilloskope, Zeitrelais, Mess- und Prüfgeräte
- ESD-Verpackung: Kein ESD
- Serie: CA14
- Bauform: vertikal
- Achse: Langloch
- Widerstandstoleranz: 20 %
- Widerstandskurve: linear
- Nennleistung: 0,25 W
- Grenzspannung: 250 V
- Betätigung: seitlich
- Drehwinkel, mechanisch: 265 °
- Drehwinkel, elektrisch: 245 °
- Anschlagsfestigkeit: 10 Ncm
- Drehmoment: 2,5 Ncm
- Produkt-Art
Kohleschicht-Trimmer
- Widerstand
1 kΩ
- Widerstandsverlauf
linear
- Belastbarkeit
0.25 W
- Grenzspannung
250 V
- Toleranz ±
20 %
- Breite
6.0 mm
- Höhe
21.0 mm
- RM
10 mm
- Abm.
(L x B x H) 14.0 x 6.0 x 21.0 mm
- Inhalt
1 St.
- Typ
CA14NH05-1KA2020
- RoHS-konform
Ja
- Länge
14.0 mm
- Montageart
Leiterplattenmontage
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (min.)
-25 °C
- Prüfzeichen
DIN 41450-1-4-5
Dokumente & Downloads
Datenblatt
Datenblatt 3464459 ACP CA14NH05-1KA2020 Kohleschicht-Trimmer linear 0.25 W 1 kΩ 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3464459 ACP CA14NH05-1KA2020 Kohleschicht-Trimmer linear 0.25 W 1 kΩ 1 St.
Beschreibung
ACP Kohleschichttrimmer stehend RM10/5mm
Ausführung
- • Widerstandselement aus plastischem Kohlefilm über hochflexibler leitender Folie (Kohleschichttrimmer)
- • widerstandsfähig gegen Feuchtigkeit und mechanische Beanspruchung
- • vollgekapseltes Gehäuse verhindert das Eindringen von Staub, Kolophonium oder anderer schädlicher Stoffe
- • Metallteile aus Nichteisenmetallen verhindern Oxidationen und steigern die Lötbarkeit
- • sehr guter Kontakt zwischen Anschlüssen und Substrat reduziert den Kontaktwiderstand
- • verwendete Kunststoffe sind gegen Reinigungslösungen widerstandsfähig und schwerentflammbar nach Brennbarkeitsklasse HB gemäß UL94
- • sehr weicher, geschmeidiger Lauf des Schleifers über die gesamte Spur
- • rechteckige Form ermöglicht automatisches Einsetzen
- • Doppelkontaktschleifer in Mittelstellung im Auslieferzustand
- • Zeigerposition an aufgedruckter Skala ablesbar
