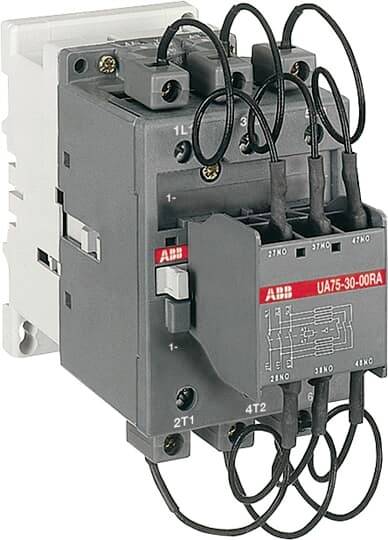

ABB UA75-30-00RA-81 Kondensatorschütz 3 Schließer mit Widerstand 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kondensatorschütz
Polzahl
3polig
Anschluss
Schrauben
Typ
UA75-30-00RA-81
Kontaktart
3 Schließer
Datenblatt (PDF)
33 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
331,42 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
394,12 €
340,34 €
zzgl. MwSt.
Technische Daten
- Produkt-Art
Kondensatorschütz
- Typ
UA75-30-00RA-81
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
3 Schließer
- Steuerspannung (max.)
24 V/AC
- Steuerspannungs-Bereich
24 V/AC (max)
- Schaltspannung (max.)
690 V/AC
- Besonderheiten
mit Widerstand
- Anschluss
Schrauben
- Elektrische Lebensdauer
250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V ≤ Ue ≤ 690 V
- Inhalt
1 St.
3
0
0
0
24-24 V
24-24 V
Schraubanschluss
50 kvar
AC
Dokumente & Downloads
Datenblatt
Datenblatt 3105536 ABB UA75-30-00RA-81 Kondensatorschütz 3 Schließer mit Widerstand 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3105536 ABB UA75-30-00RA-81 Kondensatorschütz 3 Schließer mit Widerstand 1 St.
Beschreibung
Die 3-poligen Schütze UA75-30-00RA zur Kondensatorschaltung, können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V ≤ Ue ≤ 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von 3 Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.
- Hauptpole: 3 Hauptpole
- Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis
- Hauptpole: 3 Hauptpole
- Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
