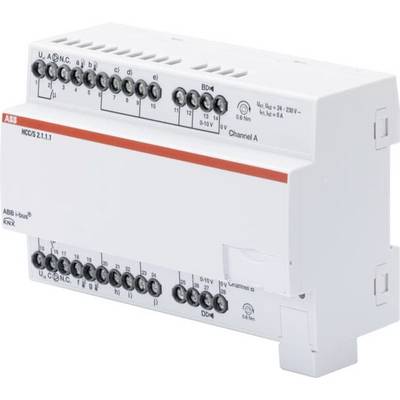

ABB KNX 2CDG110218R0011 Controller HCC/S2.1.1.1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (306,72 € / Stück)
306,72 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Controller
- Serie
KNX
IP20
- Datenübertragung (Smart Home)
Kabelgebunden
- Kanäle
2
- Tiefe
64.5 mm
- Basisstation
Nicht Erforderlich, Optional für Fernzugriff
n.rel
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2328677 ABB KNX 2CDG110218R0011 Controller HCC/S2.1.1.1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2328677 ABB KNX 2CDG110218R0011 Controller HCC/S2.1.1.1
Beschreibung
Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0…10 V) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
