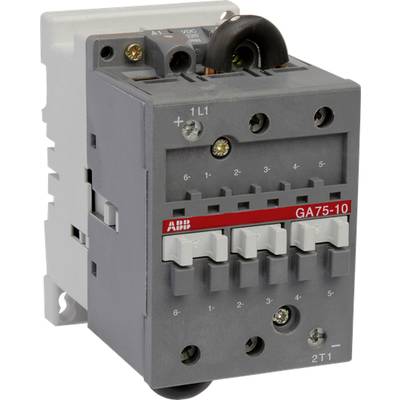

ABB GA75-10-00-80 Schütz Gleichstromschaltung 3 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
1polig
Anschluss
Schrauben
Typ
GA75-10-00-80
Schaltungsart
Gleichstromschaltung
Datenblatt (PDF)
13 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
406,76 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
536,97 €
zzgl. MwSt.
Technische Daten
- Produkt-Art
Schütz
- Typ
GA75-10-00-80
- Polzahl
1polig
- Schaltungsart
Gleichstromschaltung
- Kontaktart
3 Schließer
- Steuerspannung (min.)
220 V/AC
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
220 - 230 V/AC
- Dauerstrom (max.)
85 A
- Anschluss
Schrauben
- Inhalt
1 St.
FALSE
3
0
0
0
220-230 V
230-240 V
Schraubanschluss
85 A
AC
Dokumente & Downloads
Datenblatt
Datenblatt 3105541 ABB GA75-10-00-80 Schütz Gleichstromschaltung 3 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3105541 ABB GA75-10-00-80 Schütz Gleichstromschaltung 3 Schließer 1 St.
Beschreibung
Die Schütze GA75-10-00 sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Werksseitig sind keine Hilfskontakte installiert.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Werksseitig sind keine Hilfskontakte installiert.
- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
