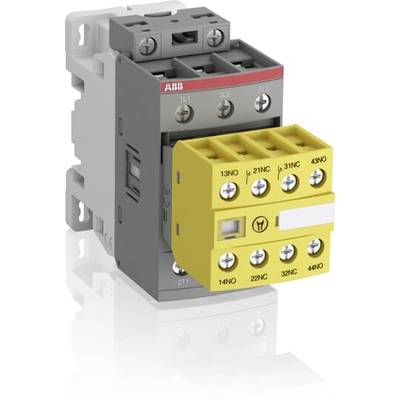

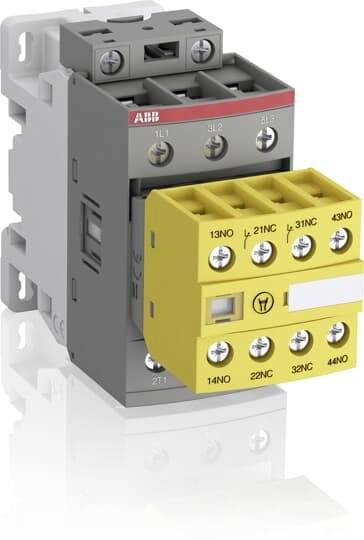

ABB AFS38-30-22-11 Schütz 5 Schließer, 2 Öffner 18.5 kW 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Leistung
18.5 kW
Anschluss
Schrauben
Typ
AFS38-30-22-11
Kontaktart
5 Schließer
2 Öffner
Datenblatt (PDF)
48 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
152,66 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Schütz
- Typ
AFS38-30-22-11
- Kontaktart
5 Schließer
2 Öffner
- Steuerspannung (max.)
24 V/AC
20 V/DC
- Steuerspannungs-Bereich
24, 20 V/AC, V/DC (max)
- Dauerstrom (max.)
50 A
18.5 kW
- Anschluss
Schrauben
- Inhalt
1 St.
FALSE
18.5 kW
3
0
2
2
38 A
50 A
24-24 V
24-24 V
20-20 V
Schraubanschluss
AC/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3105453 ABB AFS38-30-22-11 Schütz 5 Schließer, 2 Öffner 18.5 kW 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3105453 ABB AFS38-30-22-11 Schütz 5 Schließer, 2 Öffner 18.5 kW 1 St.
Beschreibung
Die 3-poligen Schütze AFS sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit fest montierten farblich gekennzeichneten Hilfskontaktblöcken an der Vorderseite geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4. AFS-Schütze mit dem Spulencode --11 sind nicht für eine Ansteuerung durch einen 24V DC SPS-Ausgang geeignet.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Safetyschütz AFS38-30-22-11, Verpackungseinheit: 1 Stk., EAN: 3471523005495
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
