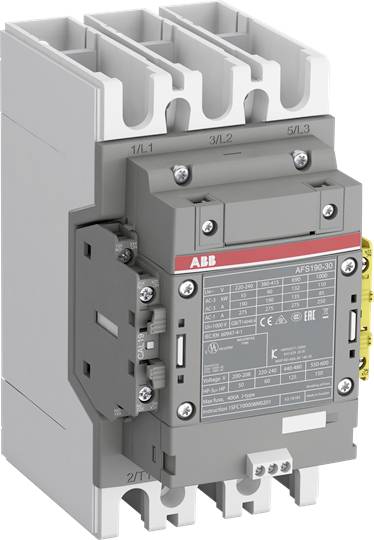

ABB AFS190-30-12-34 Schütz 4 Schließer, 2 Öffner 90 kW 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Leistung
90 kW
Anschluss
Schrauben
Typ
AFS190-30-12-34
Kontaktart
4 Schließer
2 Öffner
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (1.192,44 € / Stück)
1.268,07 €
-6 %
1.192,44 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Schütz
- Typ
AFS190-30-12-34
- Kontaktart
4 Schließer
2 Öffner
- Steuerspannung (min.)
250 V/AC
250 V/DC
- Steuerspannung (max.)
500 V/AC
500 V/DC
- Steuerspannungs-Bereich
250, 250 - 500, 500 V/AC, V/DC
- Dauerstrom (max.)
275 A
90 kW
- Anschluss
Schrauben
- Inhalt
1 St.
FALSE
90 kW
3
0
1
2
190 A
275 A
250-500 V
250-500 V
250-500 V
Schraubanschluss
AC/DC
44.742 kW
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3110992 ABB AFS190-30-12-34 Schütz 4 Schließer, 2 Öffner 90 kW 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3110992 ABB AFS190-30-12-34 Schütz 4 Schließer, 2 Öffner 90 kW 1 St.
Beschreibung
Die 3-poligen Schütze der AFS-Reihe sind für Anwendungen in der Maschinensicherheit konzipiert. Sie werden mit einem fest montierten, farblich gekennzeichneten, seitlichen Hilfskontaktblock geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Die integrierten Hilfskontakte sind zwangsgeführt und als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Mindestschaltvermögen der Hilfskontakte 12V / 3mA, mit einer Ausfallrate 10-7 nach IEC 60947-5-4.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
