ABB AF52-30-00-13 Schalter 4 Schließer 22 kW 100 V 53 A Single 1 St. kaufen

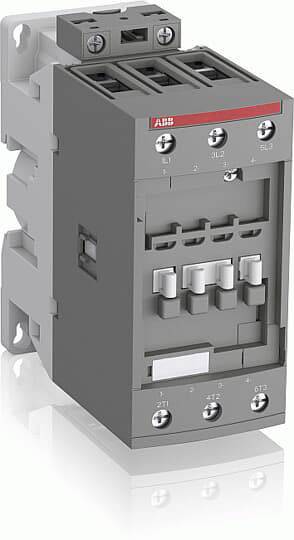

'Elektrischer Schütz grau, mit mehreren Anschlüssen und Herstellerlogo, 45-60 Ampere, für elektrische Steuerungsanwendungen geeignet.'

Produkt-Art

Schalter

Nennspannung

100 V

Laststrom

53 A

Leistung

22 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

14 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

174,66 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF52-30-00-13 Schütz 100-250V 50/60Hz-DC

100..250 V, 100 V, AC/DC, 3, Schraubanschluss, 690 V, 100 A, 53 A, 22 kW, 29,828 kW, Geeignet für Reiheneinbau: nein, 55 mm, 125,5 mm, 111 mm

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 100 VBemessungssteuerspeisespannung Us bei DC: 100 VSpannungsart zur Betätigung: AC/DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 ABemessungsbetriebsleistung bei AC-3, 400 V: 22 kWBemessungsbetriebsleistung NEMA: 29,828 kWGeeignet für Reiheneinbau: neinBreite: 55 mmHöhe: 125,5 mmTiefe: 111 mmVerpackungseinheit: 1 StückMaße (cm): 150 × 150 × 97Bruttogewicht: 1,05 kg, Nettogewicht: 0,95 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Single

Produkt-Art: Schalter

Typ: AF52-30-00-13

Kontaktart: 4 Schließer

Nennspannung: 100 V

Steuerspannung (min.): 100 V/AC

Steuerspannung (max.): 250 V/AC

Steuerspannungs-Bereich: 100 - 250 V/AC

Schaltspannung (max.): 22 V/AC

Dauerstrom (max.): 53 A

Laststrom: 53 A

: 22 kW

Anschluss: Schrauben

Breite: 55 mm

Höhe: 125.5 mm

Tiefe: 111 mm

Abm.: (B x H x T) 55 x 125.5 x 111 mm

Inhalt: 1 St.

: 55

: 125.5 mm

: 111 mm

: FALSE

: 22 kW

: 3

: 0

: 0

: 0

: 52 A

: 100 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 29.828

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2320427 ABB AF52-30-00-13 Schalter 4 Schließer 22 kW 100 V 53 A Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2320427 ABB AF52-30-00-13 Schalter 4 Schließer 22 kW 100 V 53 A Single 1 St.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
