ABB 1SAM350000R1011 MS132-16 Schutzschalter 1 St. kaufen

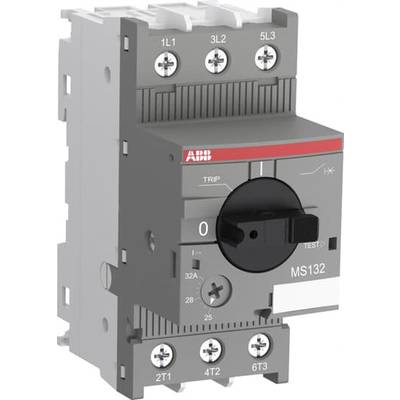

Ein Schalter mit rotem Streifen, beschriftet mit 'TRIP' und 'MS132', zeigt Nullstellung an. Schraubklemmen und Testknopf sichtbar.

Produkt-Art

Schutzschalter

Anschluss

Schrauben

Herstellerfarbe

Mehrfarbig

Schutzart

IP20

Breite

45 mm

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

78,96 €

zzgl. MwSt.

Nur noch 8 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

MS132-16 Motorschutzschalter Auslöseklasse 10, 10 ... 16 A

Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutzschalter,Schalter,Schutzschalter

Technische Daten

Überlastauslöser Stromeinstellung: 16 A, Überlastauslöser Stromeinstellung: 10 A, Einstellbereich des unverzögerten Kurzschlussauslösers: 240 A, Einstellbereich des unverzögerten Kurzschlussauslösers: 240 A, Mit thermischem Überlastschutz: Ja , Phasenausfallempfindlich: Ja , Auslösetechnik: thermomagnetisch , Bemessungsbetriebsspannung: 690 V, Bemessungsbetriebsspannung: 250 V, Bemessungsdauerstrom Iu: 16 A, Bemessungsbetriebsleistung bei AC-3, 230 V: 7.5 kW, Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW, Verlustleistung: 8.4 W, Anschlussart Hauptstromkreis: Schraubanschluss , Ausführung des Betätigungselements: Drehknopf , Gerätebauart: Komplettgerät im Gehäuse , Mit integriertem Hilfsschalter: Nein , Mit integriertem Unterspannungsauslöser: Nein , Polzahl: 3 , Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA, Schutzart (IP): IP20 , Höhe: 97.8 mm, Breite: 45 mm, Tiefe: 86.55 mm

Produkt-Art: Schutzschalter

Anschluss: Schrauben

Herstellerfarbe: Mehrfarbig

: IP20

Breite: 45 mm

Höhe: 97.8 mm

Inhalt: 1 St.

Typ: MS132-16

Abm.: (B x H) 45 mm x 97.8 mm

: 45

: 97.8 mm

: 86.5 mm

: 7.5 kW

: 16 A

: 3

: 230-690 V

: 10-16 A

: IP20

: Schraubanschluss

: Drehknopf

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2330014 ABB 1SAM350000R1011 MS132-16 Schutzschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2330014 ABB 1SAM350000R1011 MS132-16 Schutzschalter 1 St.

Beschreibung

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als "Self protected combination motor cotroller" erweitert den Einsatzbereich in Nordamerika.
