68654030A2 Nivellierelement Edelstahl M30x1,5 kaufen

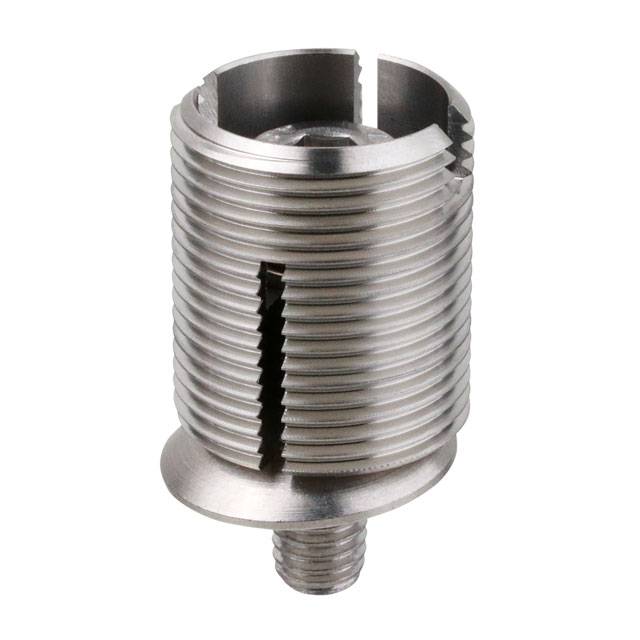

68654030A2 Nivellierelement Edelstahl M30x1,5-0

68654030A2 Nivellierelement Edelstahl M30x1,5-1

68654030A2 Nivellierelement Edelstahl M30x1,5-2

1/3

Material

Stahl

Innen-Ø

13 mm

Material-Eigenschaft

Außen-Ø

30 mm

UKCA

Datenblatt (PDF)

Lieferung Di., 29. Sept.

184 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (30,28 € / Stück)

30,28 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

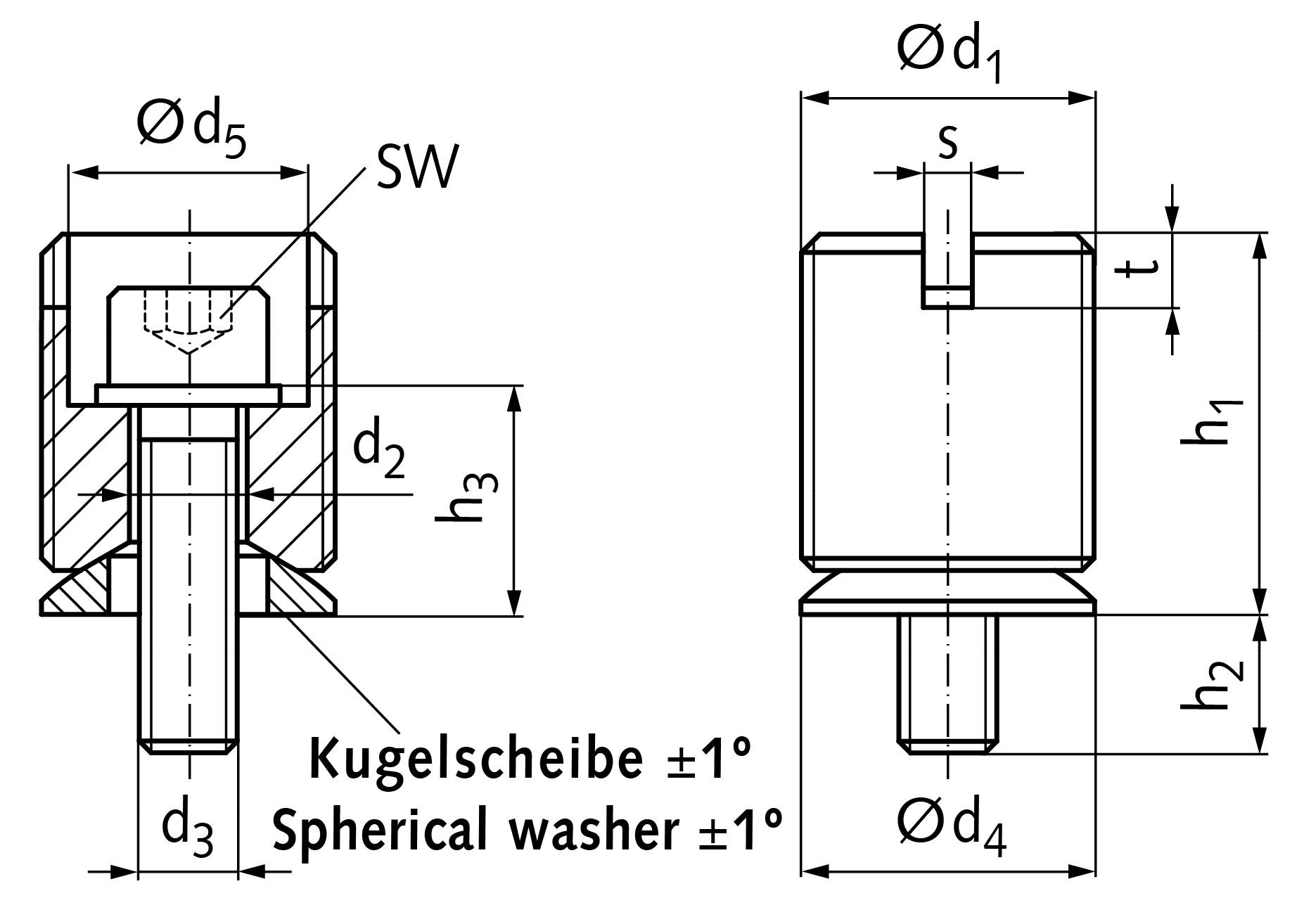

Artikelnummer (SKU)68654030A2MaterialEdelstahl (1.4305)OberflächeUnveredeltAußengewinde [d1]M 30x1,5 [mm]Innendurchmesser [d2 ]13 [mm]Schraube DIN 912 [d3]M 12 [mm]Außendurchmesser (Kugelscheibe) [d4 ]30 [mm]Länge [h1 ]32,6 [mm]Nutbreite [s ]4 [mm]Schlüsselweite [SW ]10 [mm]Nuttiefe [t ]6 [mm]Montageabstand (max.) [wmax. ]17 [mm]Mindesteinschraublänge [xmin. ]20 [mm]Max. Belastbarkeit (statisch) [F ]40 [kN]Gewicht [Gewicht ]130 [g]passendes Montagewerkzeug (Artikel.-Nr.)68654030M

Technische Daten

Artikelnummer (SKU)68654030A2MaterialEdelstahl (1.4305)OberflächeUnveredeltAußengewinde [d1]M 30x1,5 [mm]Innendurchmesser [d2 ]13 [mm]Schraube DIN 912 [d3]M 12 [mm]Außendurchmesser (Kugelscheibe) [d4 ]30 [mm]Länge [h1 ]32,6 [mm]Nutbreite [s ]4 [mm]Schlüsselweite [SW ]10 [mm]Nuttiefe [t ]6 [mm]Montageabstand (max.) [wmax. ]17 [mm]Mindesteinschraublänge [xmin. ]20 [mm]Max. Belastbarkeit (statisch) [F ]40 [kN]Gewicht [Gewicht ]130 [g]passendes Montagewerkzeug (Artikel.-Nr.)68654030M

Material: Stahl

Innen-Ø: 13 mm

Material-Eigenschaft: A2

Außen-Ø: 30 mm

UKCA: Ja

DIN-Norm: DIN 433

Dokumente & Downloads

Datenblatt

Datenblatt 929562580 68654030A2 Nivellierelement Edelstahl M30x1,5

Beschreibung

68654030A2 Werkstoff: Edelstahl 1.4305 (V2A), Kugelscheibe 1.4305 (V2A). Schraube DIN 912 Edelstahl A2-70. Scheibe DIN 433 Edelstahl 1.4301 (V2A).

Zum Nivellieren und Ausrichten in Maschinen und Anlagen. Bestehend aus Nivellierschraube, Innensechskantschraube mit Unterlegscheibe und Kugelscheibe. Nach dem Ausrichten wird die Schraube mit dem Montagewerkzeug fest angezogen, wodurch die Nivellierschraube durch die unterlegte Kugelscheibe gespreizt und so gegen Verdrehen gesichert wird.

Temperaturbereich: -40°C bis +175°C.
